昨日、問題点を修正した46シングルアンプですが、本日は、測定する気になれず、ちょっと脇道に。
先日、TANGO XE-20Sのデーターシートを探そうと古い資料を探したところ、ちょっと面白いものを見つけましたので公開いたします。
30年ぐらい前に、海神無線で頂いたASCのフィルムコンデンサーに関するメモ書き？です。
今では、当たり前にやっていることですが、当時このメモを頂くまでは、フィルムコンデンサーの極性など気にとめていませんでした。
外乱の影響を受けやすい外側箔を回路の低いインピーダンス側に接続するというのは納得できますから、これ以降、どのフィルムコンについてもこれを守っています。
ところで、今回の46シングルアンプには、当時物のASC X363を使いました。
なので、メモにある極性表示の赤いラインが入っているのですが、現行品 ASC X363は、極性マーク表示をしていません。
ACミリボルトメーターで極性判定をすれば済む話なんで、大した問題ではないのですが、ちょっと残念かなと思います。
先日、TANGO XE-20Sのデーターシートを探そうと古い資料を探したところ、ちょっと面白いものを見つけましたので公開いたします。
30年ぐらい前に、海神無線で頂いたASCのフィルムコンデンサーに関するメモ書き？です。
今では、当たり前にやっていることですが、当時このメモを頂くまでは、フィルムコンデンサーの極性など気にとめていませんでした。
外乱の影響を受けやすい外側箔を回路の低いインピーダンス側に接続するというのは納得できますから、これ以降、どのフィルムコンについてもこれを守っています。
ところで、今回の46シングルアンプには、当時物のASC X363を使いました。
なので、メモにある極性表示の赤いラインが入っているのですが、現行品 ASC X363は、極性マーク表示をしていません。
ACミリボルトメーターで極性判定をすれば済む話なんで、大した問題ではないのですが、ちょっと残念かなと思います。
先日作った、ぺるけさんが公開の＜トランス＋真空管バッファ式USB DAC Type3＞ですが、
とても気持ちよく使用中です。
とりあえず、ノートPC→USB DAC Type3→6SN7差動プリアンプ→808イントラ反転アンプ→JBL4312
こんな感じて使用中です。
静かで、とても正しいバランスの音というのでしょうか、気に入っています。
ほぼ手持ちを活用したので少ない投資で出来上がった＜トランス＋真空管バッファ式USB DAC Type3＞ですが、
その様なことはどうでもよいぐらいの充分な価値を感じられるものだと思いました。
ところで、今回ノートPCを新たに購入しました。
というのも、これに使おうと思っていたWindows７のノートPCでCDを取り込もうとWindowsMediaPlayerを使ったのですが、
なぜか、アルバム情報を検索できない事態に。
試しに、もう一台のWindows10の入ったデスクトップで確認してみますと、WindowsMediaPlayerで普通にアルバム情報を取得できます。
それで、インターネットでその手の情報を当たってみますと、
はっきりしたことはわかりませんが、Windows７に附属WindowsMediaPlayerに対するサービスが終了しているらしい・・・
PCに関しての知識もなく困り果てた結果、面倒になってしまい、新たにWindows10のノートPCを買ってしまえ！となった次第です。
それで、5万円台のノートPCを購入しました。
とても気持ちよく使用中です。

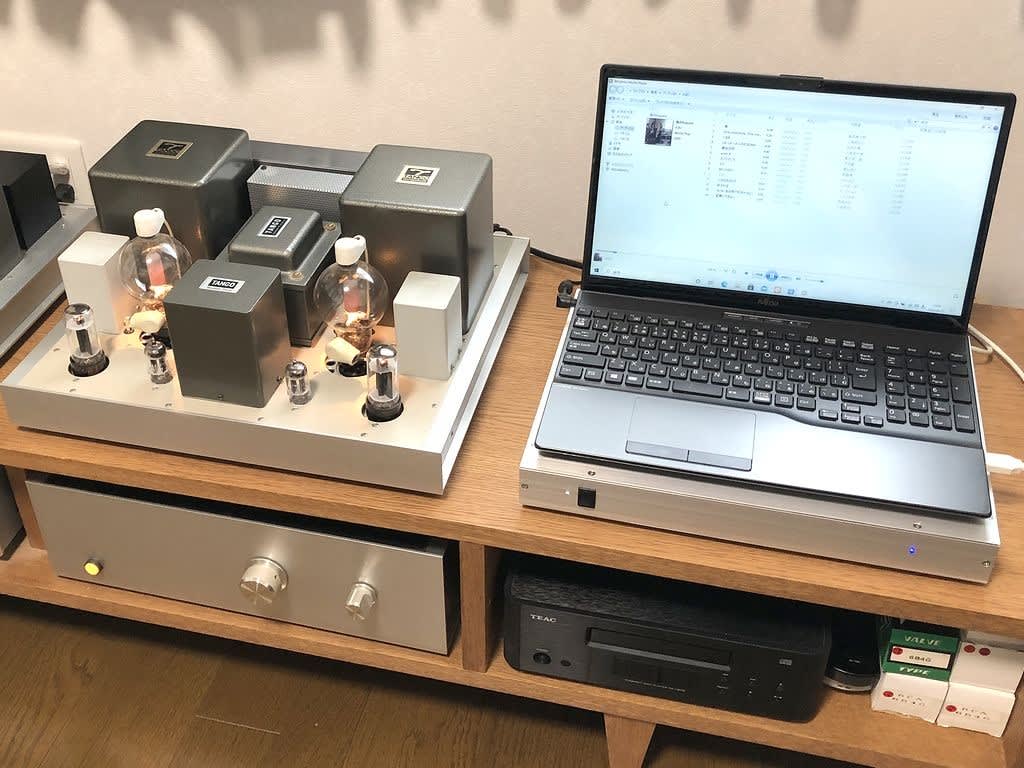

とりあえず、ノートPC→USB DAC Type3→6SN7差動プリアンプ→808イントラ反転アンプ→JBL4312
こんな感じて使用中です。
静かで、とても正しいバランスの音というのでしょうか、気に入っています。
ほぼ手持ちを活用したので少ない投資で出来上がった＜トランス＋真空管バッファ式USB DAC Type3＞ですが、
その様なことはどうでもよいぐらいの充分な価値を感じられるものだと思いました。
ところで、今回ノートPCを新たに購入しました。
というのも、これに使おうと思っていたWindows７のノートPCでCDを取り込もうとWindowsMediaPlayerを使ったのですが、
なぜか、アルバム情報を検索できない事態に。
試しに、もう一台のWindows10の入ったデスクトップで確認してみますと、WindowsMediaPlayerで普通にアルバム情報を取得できます。
それで、インターネットでその手の情報を当たってみますと、
はっきりしたことはわかりませんが、Windows７に附属WindowsMediaPlayerに対するサービスが終了しているらしい・・・
PCに関しての知識もなく困り果てた結果、面倒になってしまい、新たにWindows10のノートPCを買ってしまえ！となった次第です。
それで、5万円台のノートPCを購入しました。
前回の更新から随分たちました。
その間、なにもしていなかったわけではないのですが、記事を書く気が起きず今に至ります。
とりあえず、今日に至るまでの近況をまとめて報告いたします。
その1
6B4Gシングルアンプは、製作後、常用アンプになっています。
理屈抜きで、トランス結合のシングルアンプの音が好きなようです。
ただ、前回の報告でもソ連邦の6B4Gについて書きましたが、これが悩みの種です。
しばらく使ってみると、やはりノイズが出るものがあるようです。
そのたびごとに、NG球としてはじき、また別の球に交換するといったことを2度繰り返しました。
それでも、シングルのステレオアンプに必要な2本は、何とか確保できました。
まぁあまり期待せず、この球を使っていこうと思っています。
その２
マランツCD-72という相当に古いCDプレーヤーを所有しています。
久々にこれを押し入れから出して通電したところ、全く動かず・・・・
まぁ普及機ですし、そのまま廃棄してしまうかと思ったのですが、このプレーヤーちょっと好みの音を出すプレーヤーで、
過去にも、2度ほどメーカー修理をして、しぶとく使っていたブツで・・・要は、お気に入りなのです。
で、ダメもとで自分で何とかできないだろうかと弄ってみました。
結果、電源の3端子レギュレーターが壊れていただけで、あっさり修理ができまして、事なきをを得ました。
6B4Gイントラ結合シングルアンプ＋マランツCD-72
その３
上記のマランツのCD-72がダメになった場合を想定して、市販されているCDプレーヤをちょっと調べてみたのですがあまり魅力的な商品がないように感じました。
ならば、PC＋USB DACをちょっと検討してみようかと思いまして、ぺるけさんが公開されているUSB DACを作ってみました。
作ったものは、＜トランス＋真空管バッファ式USB DAC Type3＞です。
手持ちの部品をなるべく活用することを優先して部品が一部違いますが、ほぼ原典通りです。
で、結果ですが、素晴らしいと思いました。とても好みの音です。
内部はスカスカです。ケース加工を除けば、あっさり出来上がります。
実装はガラエポ1.6mmとハトメで簡単な基板を作りました。
ライントランスは、ずいぶん以前に目的もなくヤフオクで落札したTRIAD A-67J。球は松下12AX7Tです。
電源トランスは、アドバンスのSV-3を解体して取り出したもの使用しました。
ケースは、アルミチャンネル材、アルミ平角棒、２ｍｍ厚アルミ板より自作しました。これに結構な時間を費やしました。
その間、なにもしていなかったわけではないのですが、記事を書く気が起きず今に至ります。
とりあえず、今日に至るまでの近況をまとめて報告いたします。
その1
6B4Gシングルアンプは、製作後、常用アンプになっています。
理屈抜きで、トランス結合のシングルアンプの音が好きなようです。
ただ、前回の報告でもソ連邦の6B4Gについて書きましたが、これが悩みの種です。
しばらく使ってみると、やはりノイズが出るものがあるようです。
そのたびごとに、NG球としてはじき、また別の球に交換するといったことを2度繰り返しました。
それでも、シングルのステレオアンプに必要な2本は、何とか確保できました。
まぁあまり期待せず、この球を使っていこうと思っています。
その２
マランツCD-72という相当に古いCDプレーヤーを所有しています。
久々にこれを押し入れから出して通電したところ、全く動かず・・・・
まぁ普及機ですし、そのまま廃棄してしまうかと思ったのですが、このプレーヤーちょっと好みの音を出すプレーヤーで、
過去にも、2度ほどメーカー修理をして、しぶとく使っていたブツで・・・要は、お気に入りなのです。
で、ダメもとで自分で何とかできないだろうかと弄ってみました。
結果、電源の3端子レギュレーターが壊れていただけで、あっさり修理ができまして、事なきをを得ました。
6B4Gイントラ結合シングルアンプ＋マランツCD-72
その３
上記のマランツのCD-72がダメになった場合を想定して、市販されているCDプレーヤをちょっと調べてみたのですがあまり魅力的な商品がないように感じました。
ならば、PC＋USB DACをちょっと検討してみようかと思いまして、ぺるけさんが公開されているUSB DACを作ってみました。
作ったものは、＜トランス＋真空管バッファ式USB DAC Type3＞です。
手持ちの部品をなるべく活用することを優先して部品が一部違いますが、ほぼ原典通りです。
で、結果ですが、素晴らしいと思いました。とても好みの音です。
内部はスカスカです。ケース加工を除けば、あっさり出来上がります。
実装はガラエポ1.6mmとハトメで簡単な基板を作りました。
ライントランスは、ずいぶん以前に目的もなくヤフオクで落札したTRIAD A-67J。球は松下12AX7Tです。
電源トランスは、アドバンスのSV-3を解体して取り出したもの使用しました。
ケースは、アルミチャンネル材、アルミ平角棒、２ｍｍ厚アルミ板より自作しました。これに結構な時間を費やしました。
