30アルファード／ヴェルファイア リアbrembo／ブレンボ！-2

こんにちは、東京瑞穂町の自動車パーツ企画設計製造のBiot／ビオです。

▲30アルファード／ヴェルファイア リアbrembo／ブレンボ

30アルファード/ヴェルファイア リアbrembo／ブレンボキャリパーキットの製作についてです。
純正キャリパーのデーター等をとったら、パーキングブレーキの位置の検証を行います。
ローター径は何φが最小値となるか、各部の干渉をみながら、位置の候補を何か所か確認します。

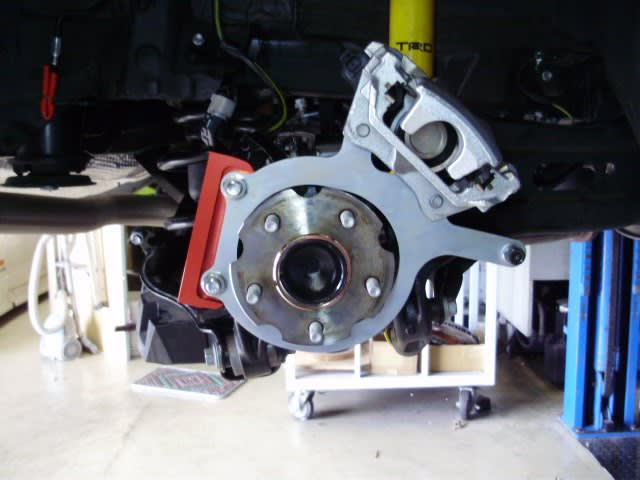

ナックルを取り外し、三次元測定機で各部の細かな位置を計測し、パーキングブレーキ用のステーを設計します。

パーキングブレーキの作動を確実に行えるよう、新規にマウントシャフトを製作して固定しています。
この作業と同時に、ローターサイズの深さになる数値も決定します。
その後に設計するベルハウジング、キャリパーサポート等の寸法が決まります。

詳しくは30アルファード／ヴェルファイア リアbrembo／ブレンボをご覧下さい。
