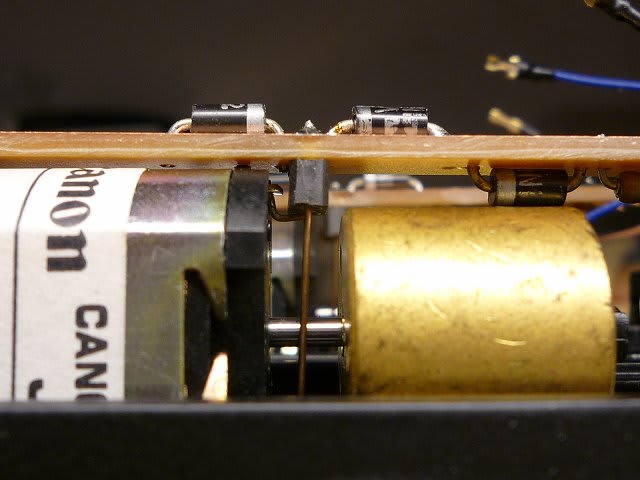

昨日の引っかき基盤にダイオード 抵抗と通電コネクタを受ける燐青銅線を取り付けた
モーターにはフライホイルを固定してICソケットに繋ぐ燐青銅線を端子に取り付けた
フライホイルにダイオードが触りそうだ
ICソケットに差し込む燐青銅線を現物合わせで切ったら若干切りすぎてしまった
この位置のダイオードと抵抗を基盤下側に付けている理由は、アサーンのスーパーウエイトの前後縁が下がっているので素子を上面に付けると当たってしまうから
それにしてもこの画像を見ていて気付いた、LED保護ダイオードの向きが逆だ・・・
モーターにはフライホイルを固定してICソケットに繋ぐ燐青銅線を端子に取り付けた
フライホイルにダイオードが触りそうだ
ICソケットに差し込む燐青銅線を現物合わせで切ったら若干切りすぎてしまった
この位置のダイオードと抵抗を基盤下側に付けている理由は、アサーンのスーパーウエイトの前後縁が下がっているので素子を上面に付けると当たってしまうから
それにしてもこの画像を見ていて気付いた、LED保護ダイオードの向きが逆だ・・・
