４ｍｉｎｉ 禁じられた遊び（第２話）

今のところは、部品集めと、各部の寸法計測や加工の検討をしているところですが

エンジンは、とりあえず載ることがわかったので、ひとまず置いておいて

車体周りをあれこれ考えているところです。


悩ましいのはリヤ周り

例の出っ張っている、スイングアームピポットですが

これです。

シャフト径は、スイングアームと同一で、幅の問題だけクリアできれば楽勝～

なんて思っていたのですが

これ、写真だとちょっと判りずらいんですけど、この出っ張っている先端５ｍｍくらいが

シャフトと同一径で、内部は太くなっていました（泣）

要するに、この出っ張りを切り取ってしまうと、今のシャフトではガタガタになってしまうと

いうわけです。

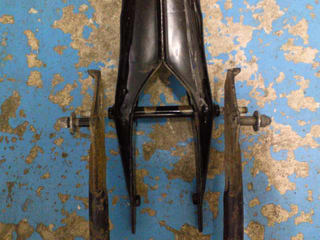

フレームとスイングアームを重ねてみました。

出っ張っている部分を、ほとんど切り取らないと、このスイングアームは

ピタリとハマッてくれないわけです。

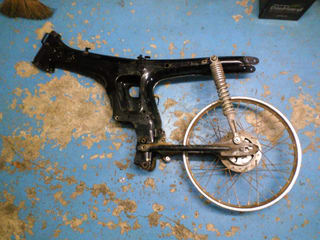

フレームを寝かして、スイングアームとリヤホイールを装着してみました。

スイングアームピポットの位置より、少し下にはめ込んでいるので、実際の角度では

ないのですが、だいたいこんな感じになるのかなあ～と。


思ったより長さがなかったので、リヤサスも立ち気味になってしまいます。

全体の感じからしても、ちょっと寸足らずの車体になってしまいますね。

装着したリヤサスの長さが、上下の穴間で３２０ｍｍでした。

まあ、９０ｃｃのフレームですから、こんなものかもしれませんが

サイドフォルムは、ちょこっと拘りたいところでもあります。

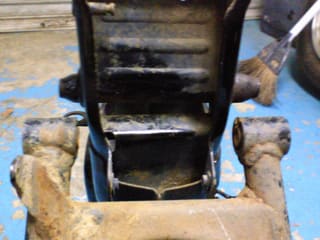

それと、ＣＢ５０のスイングアーム幅と、リヤサスのフレーム側取り付けボルトの幅も

比べてみました。

スイングアームの方が、幅が片側で１０ｍｍほど広いみたいです。




以上のことからして、いくつかの選択肢が出来てきます。

　①別のスイングアームを探す。

　②スイングアームピポットの出っ張りを切り取って、今のシャフトに合うカラーを埋め込む。

　③スイングアームを縦に一度切断して幅を広げる。



①はまず何が合うか、いろいろ探すことから入らなければなりませんが

無加工で取り付けられるため、チェーンラインなどを考慮すれば、さほどの苦労はないかと。

ただし、ポン付けはあまり面白くないかなあ・・・


②は加工としては多くないと思うものの、現在のピポット部分をそっくり取り替えて

溶接加工しなければならず、プレスフレームが歪まないかという懸念があり。


③は加工がたくさんあって楽しそう。スイングアームの幅拡張は冶具を作ってやれば

溶接歪の心配はないと思うが、フレーム側のサス取り付けボルトも、合わせて拡張する

必要がある。ただし、モノショックという逃げ道もあるかも。



まだまだ悩み妄想を続けますが、③は面白そうです・・・
