ＤＩＹシリーズ：軽にナビつけてみた AVN2204D（タッチパネルＤＶＤナビ）

ついネットで買ってしまいました。
例によってイクリプス
車がダイハツだからまたポン付け楽ちん

ちなみにGPSアンテナが付いてなかったので別売り千円くらいの互換品を購入。
安っぽいけど感度申し分なし。

例によって


ちなみに下のネジに止めている線はパーキングブレーキの線です。
このようにアースに落とすとちょっといいことが・・・・・
（運転中のナビの操作は危険です。ご注意下さい。くれぐれも自己責任で。）

で、バックはそんな長距離するものではないしいいかと。


と、午前中にそこまで済ませてたけど、先日メインの車の方（前にＤＩＹした方）
GPSアンテナ一度外して付け直したらなんだか精度最悪になり後ろ向きで進んでったりちゃんと進まなかったり。
で、思い切って車速挿してみました。
あぁ、こういうことか。
若干進むの早いけど、補正入ればどってことない。
右左折すると手前の道で曲がったりしてるけどしばらく走れば補正が。



そんなんで軽にも車速線を入れてみようと。

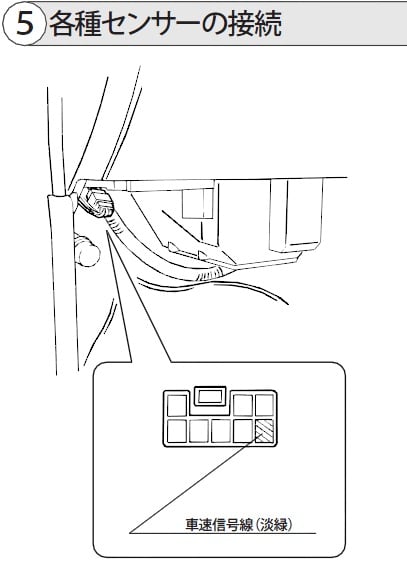

アルパインだと


でもこのコネクタ線が1本、しかも緑なんじゃー

で、イクリスプを見る

ふーん。
こいつか

で、接続。

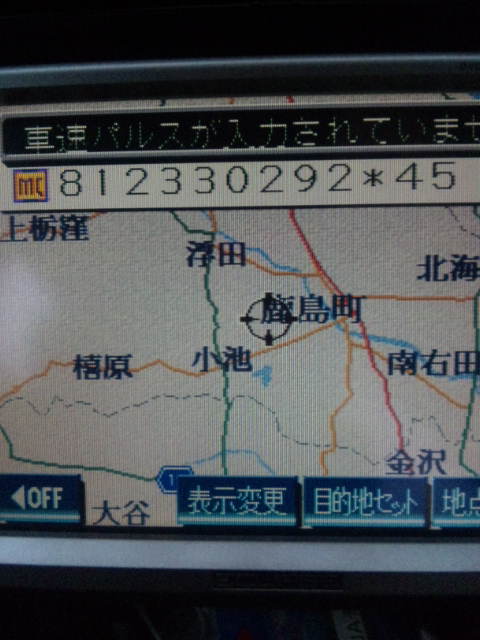

「車速パルスが・・・・」
だめじゃん。

で、アルパインの方で別モデルを

確かにこのコネクタある。
やってみた。



だめだったorz

結局衛星からのみで動くことに。


線が短くぐちゃぐちゃしてて接続場所ミスったんだろうか

原発爆発から301日目 ナビ付ける

カーナビを付ける
＜条件＞
　予算1万以下
　オーディオのトコに入る物で外部入力があるのも
　ポータブルメモリーナビとかより大きい画面で見たいが
　そんな詳細はいらん、外部につなげてモニターにしたい人向き


日本では既に地デジ化となり
カーナビとかそういうものまで『地デジ』になりつつ
そんな中、今までのアナログなナビは投げ売りになっている。
検索するとそれなりに

で、
自分の車はナビついてない。
そんな中、被災地3県はまだアナログ放送してるのだ。

さて、過去に中華製DVDアナログ地上モニター（EONENとか記載）をハードオフで買い取り付けたが
なんかボタン押しても反応最悪
そのうちスイッチがアフォになり走行中大音量
ばらして裏にばね仕込みばましだまししてたがなんだかなぁ
そんな経験をお持ちの貴方

この際やってみませんか？

どうせＴＶなんかろくなのやってないしつまらんし
インバータ搭載で家電DVDなどを車載にしてれば別にアナログでもCDでも・・・



さて、
　まずはじめに
　素人なら純正のナビを購入しましょ
　なんとかなるだろという人ならイエローハットあたりでハーネス買ってきて
　ギボシいじりつつがんばってみましょ

　アルパインとかナビメーカー見ると車種別の取り付け図がPDFで落ちますので参考に

まず
うちのお車ちゃん。接続はトヨタ標準ハーネスです

これにポン付けできるのはECLIPS（富士通テン）あたり
純正オーディオはそうなので
また、職場の車も富士通テンだったり

そういうので探すと楽です

で、モニター重視なのでCDでもかまわない
地図ディスクが2005年てのでこれでいいかと
（どうせ居住地は被災地だから地震で沈下したり原発で封鎖されたりで大幅に地図が変わるので）

で、NTK-W50というのを3500円で入手しました
（カセット、ＣＤ付き）


それとうちのは後付けでPioneerのツイータ付けてました
ポン付けできますけど車輌ハーネスをかまして断線しては嫌なので
作ってしまいます



１）ツイータを付ける

　まず、カプラーとかを入手
　で、微妙に合わない場合はカッターなどで削りましょう
　トヨタ乗り続けるなら後々使い回し効きます

　必要工具
　　かしめ工具
　　ダイソーであれば400円らしい
　　自分はカインズホームで980円くらい
　　配線（ホムセンかイエローハットあたりか）
　　カプラー（090型IIとか雄雌）と端子

　　そのままつなげて作ってしまいましょう
　　で、予備線というかフロントを分岐しギボシつけてツイーターへ

　　


２）サブウーハも付けたい
　　ツイータの分岐線をさらに分けてウーハへ入力してみてください
　　どうせ自作の延長分岐ハーネス作ってますのでやりたい放題

３）外部入力ほしい
　　昔の純正やイクリプスだと7ピンのなんか凸のようなコネクタで入力できます
　　最近のは6ピンとからしいので年式とかで判断しましょ
　　地デジチューナやらDVDやらをここから入れましょう
　　ケーブルは普通にイエローハットとかで買えます（2000円くらい）

４）外部入力画面が映らんとか
　　車速コネクタを挿す必要があるようです


　　おいらのクラウンちゃんには古いのでそんなものは無い
　　ので自作しました
　　[040III-05Fとか]

　　車側コネクタオス側左から
　　１パーキング
　　３車速
　　５リバース

　　らしく
　　
　　ちなみに１と４をGND（マイナス局）に落とすとＴＶとか外部入力が走行中でもおｋとか

　　で、車側の方つなげず１と４をGNDに落とすことに
　　位置はGPSアンテナからのみになり受信できないトコだとどうなるんだかですけどトンネルなんかええやん



　　自作ハーネスで裏もすっきり
　　


　　カバーも自作してできあがり
　　（100均のファイルの表を切り、裏に発泡スチロール貼って調整）


　　グッジョブ俺

可愛いや我が愛車

いつものように温泉に向かう
今日は気分を変えようかとDREAMのDVDを流し
で、
日帰り温泉の坂を登ると
警告灯４つ点灯
!!!
11月くらいに足回り診てもらい、どっか悪いトコないか点検してもらい
それから2ヶ月ちょい
４つ
バッテリーいよいよ？
電源系、排気系、オイル系、テールランプ

坂登り切ると消えて
？？？

温泉浸かり
消えているのでセカンド、ローに入れ坂を下り、いつもと違う路地に入り、
道を間違え、駅前でＵターン
で、
4つ点灯
コンビニに入り
とりあえず金をおろす
スタンドで交換するかなぁ・・・・・・
3年絶たずにで逝くのかよと
PC用のUPSでももう少し持たないかと
で、
よけいな電源一切切り、エアコン消して
温泉上がりでガラスが曇る。
なんか家まで着いちゃった
どこが悪いのか。
バッテリーは微妙だが、
先日入れた添加剤が悪さしてるのかと
で、明日は半休してディーラ持って行くしかねぇかなとマニュアル読みながら

で、本日
なんか時計の液晶表示が暗い
なんかいよいよこの車も寿命かしらと
18万6千㌔も走ったんだよなぁ

で、右折で信号待ち
なんかパネルの点灯暗いじゃ？
と、とりあえず右折のチカチカを切り
昨日は3000回転で表示4つが消えたのでふかせばいいのかとニュートラ入れてふかすも変化無し
で、トヨタ着
フロントのお兄さんに診てもらうも
エンジンかからず。

あぁ可愛いクラウン
トヨタまで必死だったのね。

で、お兄さんいきなりボンネット空けて
オルタネータ逝ってます
と説明
なぁるほど
上のとこからオイル垂れて下のとこにたらり状態

今年度
エンジン油漏れでヘッドカバー周りのシール治し
テールランプ水漏れでユニット交換
ブレーキパッド異常摩耗によりパッド4枚交換+足回り整備
タイヤ4本交換
てなとこで中古で次の型が買えるくらい金を注ぎ込み
勢い余ってＴＶとDVD付けてウーハ積んでみたものの
（TV以外全部家電で電源変換して搭載）
うぇぇぇぇ

で、代車無し

トヨタから帰りのタク券は出たものの
行き着けのディーラだと工賃まけてくれるのになぁ
と見積もり見ながらため息
中古で無いの？
と聞くも
扱ってないんですよ
と返され
でも、通勤で使うからどうにもならず。
宜しくお願いしますorz

しかしトヨタのオンライン端末は繋がってるのね
親父の名義にしてたからだがフリガナがいつしか俺のになってて
ここでもらった見積もりもそうでてら
てゆか親父の名前に対してはフリガナになってないし
