最近話題の三菱ジープの消耗部品 ホイールシリンダーについて その②

さてさて、昨日はJ50系のホイールシリンダーについて確認を致しました。それでは、副代表のJ3Rのホイールシリンダーはどうなっているのでしょうか。点と点がまた少し繋がって参りました。

《J3R,J52,J54,J3,J53,J55のホイールシリンダー》1970年12月版のパーツリストモドキより

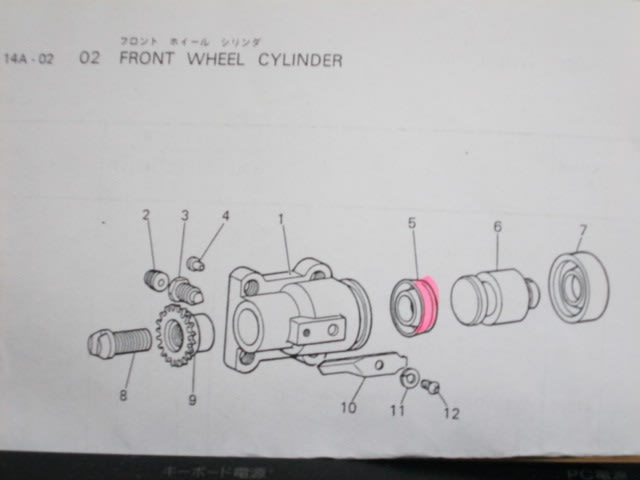

　【FRONT WHEEL CYLINDER】

　　A306022　CUP PISTON 必要数4個　全車共通部品　　下の絵では５番の部品
　　J802550　BOOT WHEEL CYLINDER 必要数4個　全車共通部品　　下の絵では７番の部品

　

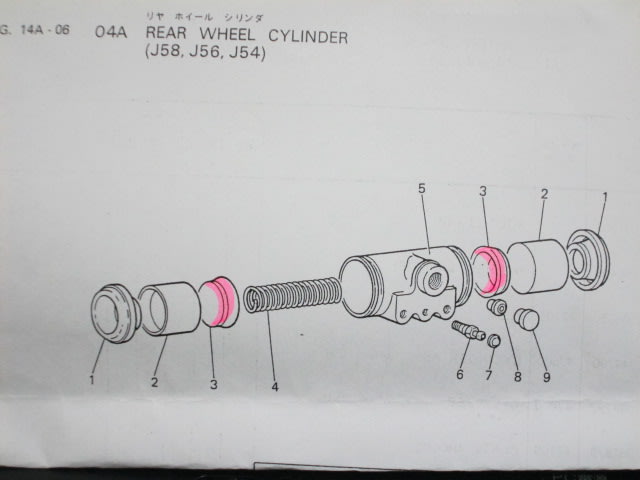

　【REAR WHEEL CYLINDER】

J637579 CUP WHEEL CYLINDER 必要数4個　全車共通部品　　下の絵では３番の部品
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
J802550 BOOT WHEEL CYLINDER 必要数4個　全車共通部品　　下の絵では１番の部品

　


そうなんです。このREAR WHEEL CYLINDERについては、実はワイドジープのJ57系と同じ部品が使用されています。つまり、J57系のリアホイールシリンダーについては、このJ3R世代のものをそのまま継承していたのです。残念ながら、FRONT WHEEL CYLINDERとは、J57系との互換性はありません。
ここでもう一つ忘れてはならないのは、77.5型。５０系がワイドジープ化された仕様変更の際に、フロントブレーキ関係は、76型までの9インチからJ20系に装着されていた11インチのフロントブレーキが採用されました。これ以降、三菱ジープ全車のFRONT WHEEL CYLINDERは共通化されました。手元に77年1月のパーツリストモドキと79年9月のパーツリストモドキがあります。

　　《FRONT WHEEL CYLINDER ASSY》

　　77年1月版（77.5型よりも以前のもの）
J56,J58 LH用　MB044700、RH用　MB044702
　　J46,J38 LH用　MB044704、RH用　MB044706

　　79年9月版（J50系のフロントブレーキ仕様統一後）
　　J56,J58,J46,J38 LH用　MB044704、RH用　MB044706
