OWON AC/DC Clamp Current Probe(resolution 0.1mA)(AC up to 1MHz)

OWON AC/DC Clamp Current Probe(resolution 0.1mA)(AC up to 1MHz)

power bankから、smartphoneを充電している様子です。USB-MicroUSB cable間でOWON AC/DC Current Probeをクランプしています。(USB-MicroUSB cableは、被覆をはがす加工を行い、+ラインでクランプしています)>>>846mA DC(OWON OW18Bで計測し、Blluetooth接続でAmazon Fire OS Applicationを同時に動作させています)

ElectronicsDIY5 web shop

http://www.shop-online.jp/ElectronicsDIY5/

*************************

OWON AC/DC Clamp Current Probe

*************************

ご購入は

http://www.shop-online.jp/ElectronicsDIY5/index.php?body=spec&product_id=1201099&category_id=149043&PHPSESSID=d9f4c30ded52113288feb6b9223683c7　　　

*************************

自作派・電子工作愛好者にとっては、最上位と言っていいモデルの、AC/DC Current Probeです。価格もそれなりにしますが、推奨できるモデルです。税込み、関税、地方消費税などの諸経費込みで、28500円(為替補正する場合あり/送料　宅急便着払い）で取り扱う事ができるようになりました。直接、個人で同じスペックのものを購入する場合は、約32100円ほどかかりますので、OWON のAC/DC Current Probeを購入するほうが有利です。

お問い合わせ

http://www.shop-online.jp/ElectronicsDIY5/index.php?body=mail&PHPSESSID=d9f4c30ded52113288feb6b9223683c7

 （特典)

なにか、OWON製品（例えば、XDS2102AVなど）をご購入する場合は、2000円引きで、26500円でお取り扱い致します。今まで、OWON製品をご購入いただいている方にもこの割引は適応されます。

***************************************************

実機　検証

OWON XDS2102AV および、OWON OW18Bを使用し、headphone amplifier

を、lithium battery 18650 x 3 piecesをholderに入れて、約12V DCで動作させた場合(この　18650 x3 battery holderも取り扱っています。現在、在庫１個で、再入手も可能です。480円 XDS2102AVと同時購入では、同梱可能)

の直流電流値を、デジタル　オシロスコープ　および、デジタル　マルチメーターで測定しました。

OWON AC/DC Current Probeは、２つの専用ケーブルと収納バッグが付属します。jawは、黄色でした。

XDS2102AVで、unitを電流測定のため、probe設定項目で、MeasCurr(電流測定/measurement Currentの略)を"Yes"に変更し、AC/DC Current Probe側で高感度測定　400mA range選択では、XDS2102AV側のCH1設定項目で、単位を電流Aに変更できます。sensitivity 1mA/1mVでは、Attenu(Attenuationの略)を1Xを選択し、1000mV/Aにsetします。

344mAと測定

OWON OW18Bで、電圧 DC設定にして、測定します。

343mV DCと測定され、343mAと判断します。

noise 2mAと、このモデルシリーズの最上位機種でもあり(4A/400mA model）headphone amplifierへの電源offの時に、しばらく、ZEROボタンを押すと、zero levelにnullしてくれます。この後は、自動で、zero off setをautoで保っているようです。

できれば、予算を確保して、これを購入したほうがいろいろやってる人にはいいと思います。(当方は、OWON代理店であるため、このOWON AC/DC Current Probe(AC up to 1MHz moodel)を直接入手するより、90USDほど、安く入手できるため、このOWON AC/DC Current Probeの同モデル中、下位機種のAC for 500kHzのmodel(noise 4mA)とそう変わらない価格で供給できます。これは、当方にとっても、購入者にとっても、かなり得と言うことになります。よく調べて、判断してください)

***************************************************

(特別キャンペーン)

OWON XDS2102AV(softbagプレゼント中)///OWON OW18B///OWON AC/DC Current Probe の同時購入で、特別価格を用意致します。個別にお問い合わせ下さい。

PCベース 20MHz マルチファンクション デジタルオシロスコープ

PCベース　20MHz デジタルオシロスコープ/20MHzファンクションジェネレーター/スイープジェネレーター/FFTスペクトラムアナライザ/Wave Capture

http://www.shop-online.jp/ElectronicsDIY5/index.php?body=spec&product_id=1159111&category_id=159734&PHPSESSID=589488b4b8358abaa5e9d385b4833234

に関して、追加画像をアップします。

PCソフトウェアが、updateされて、FFT viewは、リニア表示だけでなく、log表示も可能になりました。

DDSで、log sweepもできますので、ある程度、オーディオ領域の周波数特性とTHDの測定は可能です。

SSG 300kHz -10dBm FFT log表示

Unit選択は、dBmW(dBmと同じ）のほか、画像情報のような４種類選択可能[Vrms/dBVrms/dBmVrms/dBmW]

dBmw(dBm)表示ですので、CH1に50ohm feed through terminatorで、50ohm loadして、測定した結果です。dBm測定表示できるのはメリットです。

(measure全項目表示では、Cursor を表示してのX　軸/Y 軸　と重なるため、表示させていませんが、Linear表示同様にカーソルによる測定が可能です)

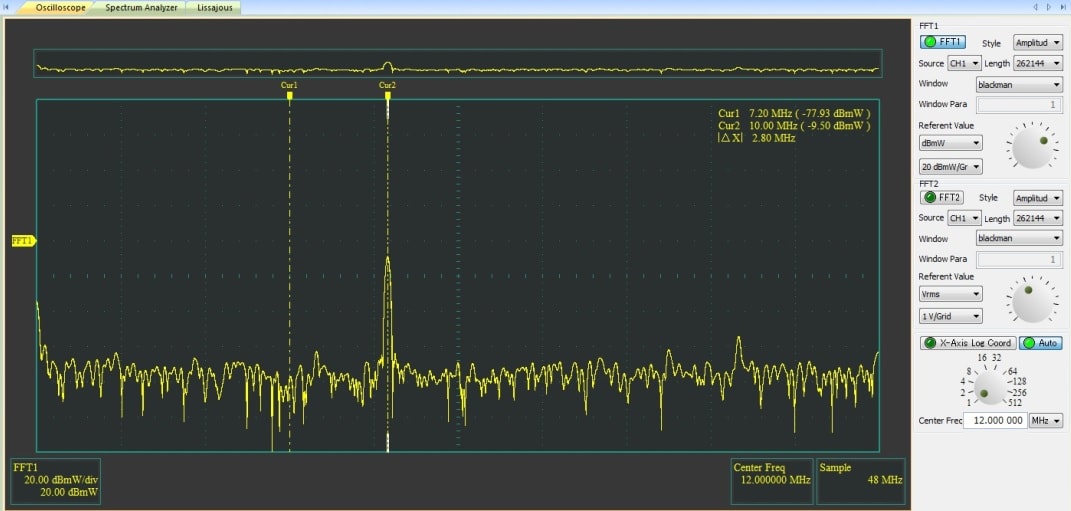

リニア表示(SSG 10.000000000MHz -10dBm)/50ohm feed through terminator使用で正確な測定値表示となります。

この手の安価な測定器としては、十分、正確な測定ができています。選択項目の内、Lissajousとは(リサージュ)の事でリサージュ波形表示、すなわち、X-Y　表示の事です。

*****************************************************************************

オシロ表示　SSG 300kHz -10dBm

*****************************************************************************

Signal  Generatorとしては、下記のspecificationです。sweep functionもあります。
