C#でAutoCADCHATBOT動作確認に成功！

前回はVisualBasic.netで成功させたから、今度はChatGPTにC＃に変換してもらって試してみた。

※コマンド名に注目ｗｗｗ

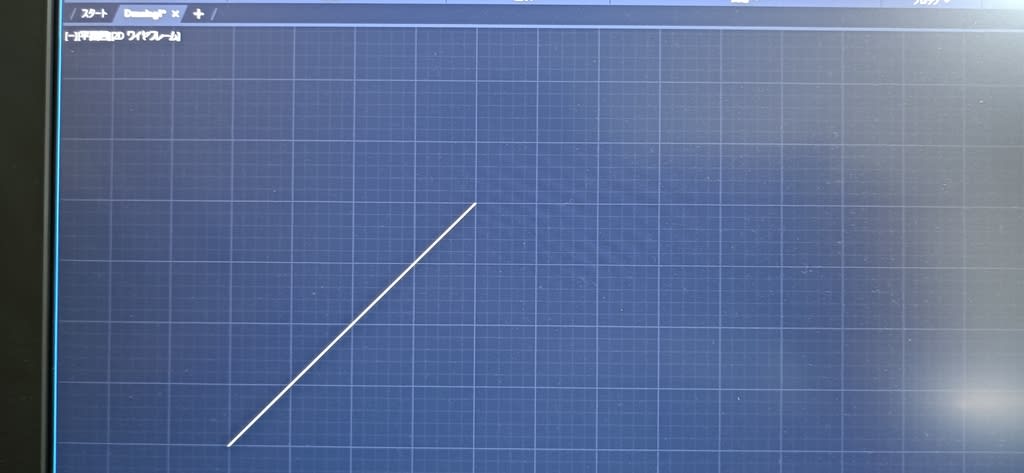

直線を書いてみた。


ソースコードの一部。


いわゆるパスを通すという作業の様子。

ここが躓いた原因。VB.NETの時はXMLタグを編集したがC#ではプロパティで開いて入力ボックスにacad.exeのディレクトリをフルパスで入力した。


いわゆる参照という作業の様子。

これはVB.NETの時と一緒。

using Autodesk.AutoCAD.Runtime;
using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.DatabaseServices;
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.Geometry;

public class MyCommands
{
[CommandMethod("両足チョンパの崔バカ雄")]
public void ProcessUserInput()
{
Document doc = Application.DocumentManager.MdiActiveDocument;
Editor ed = doc.Editor;

string userInput = GetStringFromUserInput("CAD", "何をしましょうか？");
if (userInput.Contains("直線"))
{
CreateLine();
}
else if (userInput.Contains("円"))
{
CreateCircle();
}
else
{
ed.WriteMessage("そのような操作はできません。");
}
}

private void CreateLine()
{
Document doc = Application.DocumentManager.MdiActiveDocument;
Editor ed = doc.Editor;

double start_x = GetDoubleFromUserInput("始点のX座標を入力してください。");
double start_y = GetDoubleFromUserInput("始点のY座標を入力してください。");
double end_x = GetDoubleFromUserInput("終点のX座標を入力してください。");
double end_y = GetDoubleFromUserInput("終点のY座標を入力してください。");

DrawLine(start_x, start_y, end_x, end_y);
}

private void CreateCircle()
{
Document doc = Application.DocumentManager.MdiActiveDocument;
Editor ed = doc.Editor;

double center_x = GetDoubleFromUserInput("中心のX座標を入力してください。");
double center_y = GetDoubleFromUserInput("中心のY座標を入力してください。");
double radius = GetDoubleFromUserInput("半径を入力してください。");

DrawCircle(center_x, center_y, radius);
}

private double GetDoubleFromUserInput(string prompt)
{
Editor ed = Application.DocumentManager.MdiActiveDocument.Editor;

while (true)
{
PromptDoubleResult result = ed.GetDouble(prompt);
if (result.Status == PromptStatus.OK)
{
return result.Value;
}
else
{
ed.WriteMessage("数値を入力してください。");
}
}
}

private string GetStringFromUserInput(string title, string prompt)
{
Editor ed = Application.DocumentManager.MdiActiveDocument.Editor;

return ed.GetString(prompt).StringResult;
}

private void DrawLine(double startX, double startY, double endX, double endY)
{
Document doc = Application.DocumentManager.MdiActiveDocument;
Database db = doc.Database;

using (Transaction tr = db.TransactionManager.StartTransaction())
{
BlockTable bt = tr.GetObject(db.BlockTableId, OpenMode.ForRead) as BlockTable;
BlockTableRecord btr = tr.GetObject(bt[BlockTableRecord.ModelSpace], OpenMode.ForWrite) as BlockTableRecord;

Point3d startPoint = new Point3d(startX, startY, 0);
Point3d endPoint = new Point3d(endX, endY, 0);
Line line = new Line(startPoint, endPoint);
btr.AppendEntity(line);
tr.AddNewlyCreatedDBObject(line, true);

tr.Commit();
}
}

private void DrawCircle(double centerX, double centerY, double radius)
{
Document doc = Application.DocumentManager.MdiActiveDocument;
Database db = doc.Database;

using (Transaction tr = db.TransactionManager.StartTransaction())
{
BlockTable bt = tr.GetObject(db.BlockTableId, OpenMode.ForRead) as BlockTable;
BlockTableRecord btr = tr.GetObject(bt[BlockTableRecord.ModelSpace], OpenMode.ForWrite) as BlockTableRecord;

Point3d centerPoint = new Point3d(centerX, centerY, 0);
Circle circle = new Circle(centerPoint, Vector3d.ZAxis, radius);
btr.AppendEntity(circle);
tr.AddNewlyCreatedDBObject(circle, true);

tr.Commit();
}
}
}

AutoCAD　VB.NETマクロサンプル大全集に書かれてある通りにC＃でもやればいいのではないかと思ったが、失敗してしまった。

以前購入したAmazon kindleの英語で書かれたe-bookを見ながらやってみたら、三度目の正直で成功！

VB.NETでは押出くり抜きとかもっと高度なことをやろうとしてChatGPTにコーディングしてもらったが、如何せんエラーが直らず断念。

C#ではもっと高度なことができると期待している。とりあえずVB.NETはこれにて終了。
