Netgear GS116E GBTスイッチに設定したVLAN上のIPv6 Multicast

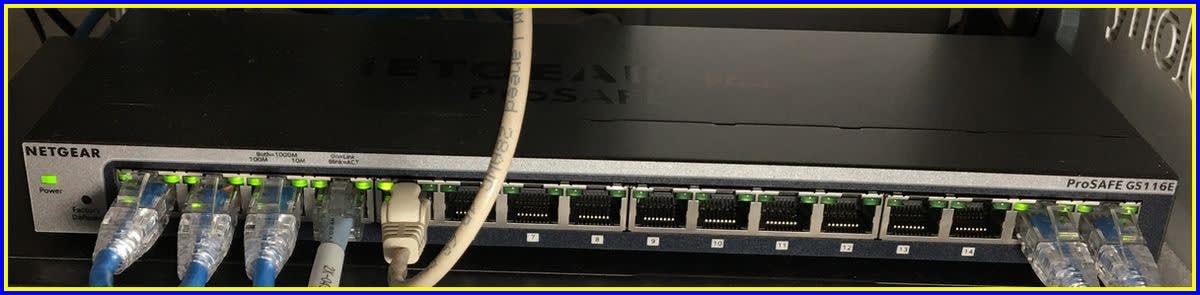

「Netgear GS116E(1.00.16) GBTスイッチに設定したVLAN上のIPv6 Multicastが？」でPORT VLANの不具合とIPv6 Multicast動作を確認したが、「Netgear GS116E GBTスイッチが寿命を迎えた」で調査が出来なくなった。新たに調達した「JGS524Ev2」と「GS308E」、「Netgear GS116E ライフタイム保証」のGS116Ev2でPORT VLANとIPv6 Multicastを確認してみた。


（１）PORT VLAN
この記事によると「GS116Ev2のPORT VLANの不具合（Aug.2014）」があるようだ。
GS116Ev2(2.6.0.48）
GS308E(V1.00.08JP)
JGS524Ev2(2.6.0.48)
で「ポートベース（基本）」設定でNVR500 WANポートを各スイッチポートP01へ接続し、PR-600MI LANポートをP02へ接続し、P01とP02をVLAN=02に設定して、「ぷらら」にIPv4 PPPoE接続した。
結果、各機種とも問題なかった。
GS116Eのファームウェア バージョンが「1.00.16」だった事が原因かもしれない。
現時点で最新のバージョンは、「1.00.21」だが、確認の術が無い。

PR-600MI WANとUNIをP03 P04 VLAN=03で同時接続して確認を行いたかったが、「ひかり電話」との関係で実施しなかった。

（２）IPv6 Multicast
JGS524Ev2、GS116Ev2、GS308E共にTAG VLAN(802.1q)を設定し確認した。
各機種VLANのスコープ内だけにIPv6 Multicastされ問題無かった。

JGS524EのポートP01がミラーポート(VLAN=100 Untag/PVID=100)
ポートP24がPR-600MIのUNI(VLAN=08 Untag/PVID=08)
ポートP20がPR-600MIのLAN(VLAN=02 Untag/PVID=02)


PR-600MIのUNIポートでIPv6 Multicastをキャプチャー(DHCPv6/Router Solicit/Router Advertise)

VLAN02に接続された機器は、PR-600MIのWAN、Debian10のbridgeを介してVLAN08上のUNIポート先にあるNGNゲートウェイ機器
VLAN02以外のネットワークからのIPv6 Multicastは確認されなかった

PR-600MIのLANポートでIPv6 Multicastをキャプチャー(DHCPv6/Router Solicit/Router Advertise)

VLAN03に接続された機器は、NVR510/NVR500/OpenWrt/Debian10
VLAN03以外のネットワークからのIPv6 Multicastは確認されなかった
「表示フィルター」は、Wiresharkを起動しているDynaBook SSからのパケットを取り除いている
