モニターとプリンターの色合わせ、スマホにカバー装着

2021年11月03日 23時59分02秒 | コンピューター関係

昨日(2021年11月2日)にした作業です。

日曜日にパソコンのモニターを入れ替えしました。とりあえず設置のモニターなんですけど激貧につきこのまま使うことになるんでしょう。

液晶モニターって青白くまぶしく光っていると思いませんか?

私は超絶乱視のためコントラストはっきりすぎるメリハリきつい小さい文字を見続けるのが苦痛なんですよ。もちろんメガネ補正すればはっきり読めるのですがメガネレンズ越しの液晶光源がつらいという。まあー不憫な体してるんです。

モニターの色温度設定を云々ってありますがそれでもねー。辛抱できる色温度にしたら今度は黒色表現が潰れるとかの色問題になるのよね。

ということで、いつものやつをやりましょう。

モニターの色合わせです。私はなまいきにもキャリブレーションツールを持ってますよ。

こやつで色合わせしたら黒色の表現か抜群によくなるのですが....

今回の代打モニターはバックライト最大にしても96カンデラしか出ないことが発覚。私の期待値は120カンデラなんですけど。

仕方がないので100カンデラモニター指定での色合わせとなる。

そうなると白色の表現がいまいちになるじゃん。微妙な白飛びがあるよなー。

とか気に入らない点が多々ある代打モニターになりました。

もちろんですが、色合わせしたので見やすくなりましたよ。



そして次の課題です。

前日からプリンタインクを互換インク新品を使い始めてます。

プレジールというメーカーの互換インクです。こやつを大量に所有しているんです。

互換インクを大量に入手したとの記事は次のところ

2021年3月15日のブログ記事:エプソンプリンターのインクをまとめ買い(散財の記録)

これからも、このプリンターが使えなくなるまで、またはインクを全部使い終わるまではこの型番インクをずーっと使っていくことになると思います。だって激貧なので手元にあるものは使いますよ。メーカー純正インクは高額すぎて店頭でまじめに買えません。

互換インクといえど顔料インク採用しているとのことです。たしかに小さい文字の色滲みは、その前に使っていた謎メーカー互換の染料インクよりはずーっとマシなんですよ。

せっかくの顔料インクです。メリハリのある写真プリントできるのか?

試してみるも、なんだよーこの色表現はダメジャンか?まったく色が合ってないよ。という、互換インクあるあるです。

パッと見て気づくのは、黒が黒色ではなく微妙に青みがある。黄色の発色が暗いのでは?黄色がおかしいので全体的に暗くてのっぺりとした写真になるのです。

絶対におかしいよ。こんなのメーカー純正と比較して遜色ないとかかんとか....。あーっそういう小言は控えよう。

あんまりやらない作業もしましょう。面倒なんだけどなー。

プリンターの色合わせです。そんな道具も一応はもっているのよ。

でもほとんど出番がないのよね。写真画質とうたっているプリンターにメーカー純正インクを用いていたらこんなことする必要はほとんどないからね。写真用紙に拘る人や写真コンテストに拘る人がするような作業ですよね。

こやつで調整してから写真プリントしてみます。

色が浮き上がってきましたがダメダメですよ。まあーそれでも新聞折込広告のような表現だったのがグラビア雑誌程度の色表現にはなりました。

私がプリンター出力の色見本にしている写真と比較したら雲泥すぎる差です。

特に黒が漆黒表現ではないというのが致命的だわ。

このグレードのプリンターで互換インク使って、それも色表現がどうこうというのは欲張りすぎなのでしょうが、まあーそのーっ。

互換インクが一杯あるんだからこのプリンターを使うよ、だから負け惜しみで自分に言い聞かせます。世間はこんなセピアフィルター通した色合いなのだーということにしておきましょう。

プリンターの色合わせするんじゃなかった。色表現の綺麗なプリンターが欲しい病が発症するじゃないか。



はい。次です。

スマホネタです。

私はあんまりスマホに興味がありません。

スマホって面倒ごとの電話がかかってくるもの。お手軽に写真撮影ができるデジカメという認識です。ゲームしないし、ラインしないし、スマホで音楽聴きませんし、インターネットはパソコンだし。

それでもねー、おっちゃんのジーパンポケットに入れて持ち歩くし、ごちゃごちゃ物品が転がっている作業机にポイって放置したりするものなので、カバーケースには拘るんです。

高級品とか素材とかに拘るんじゃないですよ。逆に激貧なので格安物品に拘りますよ。

おっちゃんのジーパンポケットに入れるので、どうせ汗汁吸ってカバーはすぐにクタクタで臭くなるのよね。お姉様方のように丁寧なあつかいしないので使い捨てに近い感覚でもいいんです。

なにげに落としたときにちょっとでもガラス割れ対策になって、ごちゃごちゃしたところに放置したときにスマホどこへ行ったーってならないように目立つ色であること。それだけに拘ります。

そうそう、「やっぱり、ながーンは変体だわ。なんでこんなの持っているかなー」っていう変なとこ路線も少しテイストしておきたいな。どうせ汗汁臭いやつになるんだから変体デザインはまあーOKなんですよ。

私テイストでの目立つ色は「ショッキングピンク」「イエロー」「オレンジ」「青みがかったグリーン」なんです。

えーと、私の日常語での色表現に変換すると「エロイ色」「黄色」「ユンボ色」「カメムシ色」なんですよ。

スマホ本体が青みの強いメタリックグリーンなのですでに「カメムシ色」なんです。なのでカメムシ色のケースを探すんだけど、そんなの格安でないよね。スマホケースに5000円とか奢ってあげるわけないでしょ。

ツートンカラー、トリコロールカラー、ジャクナイフカラーみたいなカラフル色組み合わせも探すけど、そういうのはお洒落アイテム扱いされるのか高額ですよ。

とかで安いほうから1500円程度までを物色して、うーんこれかなーとなりました。

そうそう、このスマホはカメラレンズ部分か飛び出しているんです。それも巨大です。

そのままジーパンに入れたらすぐに白内障になりそうだよね。レンズカバーも欲しいなー。ということで、ガラスフィルムセットにも手を出しました。

カメムシ色にユンボ色のケースという組み合わせです。ある意味でアースカラーってか?

レンズ部分にガラスフィルターですよ。

まあーお手軽に貼り付けました。というか真空引きなのか静電気吸着なのか吸い付きました。

スマホをケースにはめ込みます。って、このケースはレンズ部分だけ実質目出しくり貫きがあるじゃん。レンズが引っ込んでるじゃん。レンズガラスフィルムしなくてもよかったんじゃないの?

ガラスフィルムが入ることで奥目になり光屈折が増えるだけというオチになるのかも?

スマホガラス面はメーカ出荷時のフィルムが貼りついているのでまだそのままで行きます。

おっちゃんのジーパンポケットに放り込むので手帳型ケースです。

はい、ユンボ色です。それも蛙付きです。

とりあえずですが、なが~ンの人格を疑ってもらえるようなプチデザインをテイストしてみました。

気になるのは蛙の手がプリントされているベルト部分です。このベルトってすぐに千切れるのではないかと思います。

手帳ケースの素材ですが...。汗汁ですぐにボロボロになるやつかも?という感じです。まあー、汗汁に脂手でどのみちボロボロになるのは確実なんでしょう。

あとはオレンジ色が汗汁で滲み出してジーパンを汚して、近所のクソガキから「おっちゃんウンコ垂れしてんでー」って指差しされる危険度ありかも?

ケースに蛙がプリントされているからねー。スマホロック画面もテイスト近づけたいよねー。

可愛い路線ではなく落ち着いた路線にしてみました。スマホって画面が明るくて乱視に厳しいので画面暗めにしまして、こんなロック画面です。

とりあえずスマホケースに収めました。

で、いつから持ち歩くの?まだ放置プレーしております。

コメント
  • X
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

今日の私はクラッシャー?、プリンタ故障(EPSON PX-045A)等

2021年11月01日 23時51分59秒 | コンピューター関係

昨晩です。熱が出ました。

いやー、いつから体調が悪かったのでしょう。

10月28日に植木の剪定をしました。脚立の上に立ってバサバサと刈り込んでいたんです。

そのせいでその日の夜は筋肉痛になったと....

筋肉痛なら2日もあれば治るよなー。と思いつつ....

ずーっと筋肉痛どころか30日のスバル弄りは日光を浴びて汗だくになった。そしてさらに筋肉痛が酷くなった。

31日はなんか寒気がするようなー、筋肉痛がさらに酷くなってフシフシも痛いような。

なんかしんどいような気がするのでスバル弄りは2時間にしました。

帰宅したら頭がボーッとする。晩飯を食う前に体温測定する。

ガーン。37.6℃とでた。

そうかー、本当に体調悪いんだーと実感する。

そうそうコロナワクチン副作用対策で買ったけど手をつけていない風邪薬がここで活躍するのだー。って風邪薬を飲んだら、30分ほどで解熱する。

すかさず昨日のブログを書き終えて、バタンキューと寝る。

そして本日です。起床はいつもと一緒。

あれだけ酷かった筋肉痛がかなり和らいだ。もちろん寒気も止まった。

でも用心しよう。今日のスバル弄りは中止だ。風邪薬も飲み続けよう。

ということで、自宅と事務所でずーっと一日を過ごすことにした。

せっかくずーっと事務所に居ることにしたんだからCDをいろいろと聞くぞーと、適当に取り出して横に放り投げておく。

そうそう、昨日は世間ではハロウィンですね。ハロウィン繋がりもこなしましょう。

えーと、何枚かあるんだけどなー。とりあえず見つけたのかこれだった。

私のハロウィンってドイツのバンドなのよね。

スバル弄りを計画していた時間が空いたので、今まで放置していたものを片付けよう。

実は先月に、ガラケー(ソフトバンク)を解約して、OCNモバイルONEでスマホに変更です。

左から、二つ折りガラケー(先月解約)、今も使用中のアンドロイド5のスマホ(データ通信専用シム)、先月契約した音声シムのスマホ。

先月契約したスマホはまだシムも刺さずに放置プレイしております。

こやつらを統合して新しいスマホ1本にしようかと....

二つ折り携帯の電話帳を移行したいよねー。

古い古いガラケーですよ。ブルートゥスって何それ?の時代の産物です。

赤外通信でにらめっこして電話番号交換する時代の産物ですよ。

こんな古いガラケーを繋ぐUSBケーブルなんて所有してないよ。

電話帳のメニューからバックアップがあるじゃん。どこへって、USIMにバックアップしてどうするよ。USIMじゃなくて別のところに、ってこやつに外部へのなにかが....。

よかったー、SDメモリーカードスロットあるじゃん。

古いSDメモリーが必要だよなー。きっと大きい容量は見えないぞ。って、こういうときのためだけにキープしている128MのSDメモリーを挿入。

えーと、どうするのよ。外部接続ってメニューがあるなーこやつか?

後でまた自分がどうだったっけ?と確認すると思うので書いとこう。

メニュー → 設定 → 外部接続 → メモリーカード保存・読込み → 保存か読込み選択 → 暗証番号入力 → 項目選択

電話帳のバックアップファイルは \PRIVATE\MYFOLDER\Utility\Contacts\Contacts.BCK フォルダーに記録される。

それをパソコンへ取り込み。

と、パソコンにデータを吸い出したところでこやつの作業は中断しました。

なんで、中断したかって?

いろいろとあったんですよ。今日はまったりとすごす予定だったのに.....



はい、タイトルの内容になります。

今日の私はクラッシャーです。

まずは体調壊してますよね。それはまあーおいといて....

朝起きてトイレの電灯ON。一瞬ピカーッって閃光がして電球切れました。

はい、我が家にLED電球なんて1個もありません。全部が電球と蛍光灯のままです。

まあー、ブチブチいいながらストックしている電球と交換です。

事務所でのことです。同じく蛍光灯が1個切れました。くそーってブチブチいいながら蛍光灯を交換します。

事務所で調子よくCDを聞いています。突然にザッザッとノイズが入りだして突然音が途切れる。

なにが起こったアンプ故障か?と思ったらCDプレーヤーが故障です。まったくCDを認識しなくなりました。

いいもん。PCオーディオがあるさー。

PCオーディオからアンプへ音出しして楽しんでいたら、突然音楽がストップ。

今度はなにさ。とPCオーディオの画面を見たらモザイクノイズがビロビロとあちこちに混ざって表示されてフリーズしています。

パソコンのフリーズだからOFF/ONして再起動させます。

一瞬電源入るがプシュンって切れる。入る切れるの繰り返し。

はい、PCオーディオ君が故障です。馬鹿野郎。

いいもんラジオ聴くもん。どうしたー、今日は電波状態悪いのかー。FM放送がほぼ入りません。くそーっ。

とかなんとかしつつも、事務所でポチポチと帳簿仕事をします。

ちょっと印刷をとプリンターを使い始めます。

2枚ほど出力したらエラーストップした。

えーっ。お前もかよー。って故障がまた増えた。

くそーっ。どういうことやねん。コレだけなにかが壊れることが立て続けに起きるのか?

壊れたものを放置して「もうええねん」って放置して次の作業をしていることがいけない行為なのか?神様が「心を入れ替えんかい」って順次試練を投げかけるのか?

お手軽インクジェットプリンタが故障したよ。とりあえずレーザープリンターで出力するか。なんでー、どうしてー、どれだけ紙ジャムするのよ。ってブチブチやりながらとりあえず今日中に必要な後輩向けの指図書出力はできました。

さあーここからですよ。

スバル弄り中止でせっかくできた時間ですよ。スマホにいろんなアプリいれてデータ移行しようと計画した時間を、仕事ですぐにカラーインクジェットプリンターが必要なのでそやつの修理をすることにします。

後々にも同じ症状が出るような気がします。そのときにブログを読み返しできるようにどうやってエラー修復したかの記録です。

プリンター機種は、EPSON PX-045A です。

症状としては、電源ランプ・給紙ランプ・インクランプの3つのランプが、同時に点滅して、何の制御も出来ない状態です。

その時にパソコンからは次の状態となります。

「スキャナーユニットを開け、詰まっている用紙を取り除いてください」ってどういうことよ。

スキャナーユニットを開けるってスキャン台に原稿置き忘れとかをいうているのか?と真面目に思いました。悩みました。

上半分のスキャナ機構部分をガバッと上へ持ち上げろということに気づくまでに20分ぐらいかかってますよ。

結論としては、印刷機構と紙送り機構部分に、紙詰まりをしていないか確認しろってことですよ。

もちろん髪詰まりなんてありませんよ。

ネットをぐぐります。この機種がエラーを表示するときは紙つまりではないエラーもほとんどがこの表現でエラーストップするらしい。という内容があちこちにあります。

そして互換インクを疑えとあるのです。

はい、互換インク使ってますよ。今年の3月に互換インクを入れましたよ。

その時のブログ記事は次のところ

2021年3月5日のブログ記事:アンプ(ビクターAX-Z911)のプチ確認と、プリンター(EPSON PX-045A)のノズルつまり修理完了

そのときにセットしたメーカー不明の怪しいインクをそのまま使ってきました。

まだ残量表示はあるのに突然ストップした形になります。

プリンターは現状にてエラーストップ。どのボタンも受け付けないのでインクカートリッジ取り出しもできない状態です。

そりゃーこういうときは、電源投入して初期化でヘッドがヘコヘコと動いているときにコンセント抜いて強制ストップ作戦ですよね。

ということで、プリンターヘッドをインクが取り出しできる位置までもってきます。

謎メーカーインクを全部取り出します。

透明カートリッジではないのですが蛍光灯にかざすと中の液体の様子がわかります。

えーと、2本は液体がありません。って残量無しってことじゃん。

謎メーカーインクだから残量表示をあてにするなってことですよね。

インクカートリッジを取り外したままの状態で電源ONします。

もちろんエラーはでますよ。でもエラー内容は変わりました。パソコンから見てインクがセットされていないという状態です。期待していたエラーですよ。

では新しいインクをセットしましょう。

こやつの互換インクを大量にもっているんですよ。なので全色交換しますよ。

互換インクを大量に入手したとの記事は次のところ

2021年3月15日のブログ記事:エプソンプリンターのインクをまとめ買い(散財の記録)

やっと、このメーカーの互換インクを使うときが来たよ。

カートリッジをセットして、特になにごともなく認識されました。

プリンターのエラーもなくなり普通に印字できています。

しかしなー、この互換インクがですよ。

全色新品を入れたのにですよ。インク残量が....

どうして黒色だけ70%ぐらいの残量として認識されるんでしょうね。

これが互換メーカーインククオリティーってことでしょうかね。

まあー、プリンターのエラーが無くなって印刷できるようになったからこれでいいんだよね。

プリンター故障をとりあえず修復してからは、私の破壊神はどこかへ行ったもようです。

その後に、なにかが壊れるということはなく本日が終了です。

はあーっ。せっかくスマホを使えるようにセットアップしようと思っていたのに....

今日はできませんでした。明日はスバル弄りしたいんだよねー。

新しいスマホを持ち歩くのはいつになることやら....

コメント (2)
  • X
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

モニターがダメになった。徹夜してモニターをグルグルして睡眠不足モード

2021年10月26日 12時11分01秒 | コンピューター関係

日曜日の夜から月曜日にかけて徹夜作業の内容です。

作業結果としてはダメダメじゃん。徹夜するだけ無駄じゃんなのですが、まあー後々の記録としてブログに書いておくっす。

10月になっていろいろと私用雑務があり時間が取られています。だからスバル弄りも進捗が悪く....。いやいやスバル弄りのネタはここではどうでもええな。

やらなあかんなーと後回しにしているものがさらにどんどん放置され。

歳取ったからなー徹夜がしんどいのよ。若かりしころのように3連続徹夜しても平気な脳みそに戻りたいわーとかしみじみと....

はい、いつもの余計な戯言で無駄に長~く書いておきます。それが私の戯言ブログ。



今回はダメダメ症状が出てきたモニターをなんとかしようと悪戦苦闘?いや無駄でたいしたことのない努力をしたってことです。それも徹夜するしか時間が取れなかったという。



私は乱視が超酷くて液晶モニターの濃淡メリハリはっきりすぎる表現がつらいのです。

フォーカスがビシーッと合っているブラウン管の綺麗な発色のやつでないと目が疲れるのか頭がいたくなって吐き気がするという自体になるのです。

まあーねー、母親から強烈な乱視を遺伝したんだから仕方ないよね。

それで去年の3月にブラウン管モニター(中古ですよ)を入れ替えしました。

その時のブログ記事は次のところ

2020年3月24日のブログ記事:パソコンモニターの入れ替えをした

このブラウン管モニターが今年の6月後半です。強烈な夏日がはじまったときです。事務所室内が40℃を超え始めたころに壊れました。

故障としては、画面が横に伸びて両端が見切れる状態です。フォーカスと色合いは大丈夫です。モニターの横ワイド表示を調整してもその調整幅を超えて横に伸びているんです。

このままでは使えないのでモニター故障時の代打用にキープしている補欠要員を用います。といっても17インチの液晶モニターです。

そやつも9月後半ぐらいから調子悪くなった。

電源入れると画面が一瞬ついて消えるです。消えたままで電源つけっぱなしで5分ほど放置してから電源off/onすると表示される。

その待機時間5分ってのが徐々に伸びて30分ぐらいかかるようになった。

液晶モニター修理マニアには定番の故障なのでは?多分液晶パネルのインバータ基盤のコンデンサ経年劣化とかそんなところなのでは?と思います。

この液晶モニター事実上の故障です。だましだまし運用しているってことなので交換しましょう。



はい。ここで激貧家庭の懐問題ですよ。もちろん新品のモニターを奢るような生活のゆとりはありません。

仕事で用いる道具なのでしっかりしたものを用いるべきなのは重々承知なのですが分割払いで買うとかリースとかでなんとかするなんて毛頭ありません。

9月後半ぐらいから知人に声かけしています。「描画できる古いモニター余ってないかー。17インチ以上のやつをこっちに回してくれー」って。どこもコロナ禍で生活苦なんだね。以前のように廃棄処分に困っているから是非古いパソコンごと引き取ってとかいう案件は出ないねー。

まあーそれでも仕事仲間から、故障時の保険で2台キープしている。うち1台をそっちに回すからお前が保険の保険でキープしている15インチ液晶モニターとトレードしてくれ。ってことで訳あり17インチ液晶モニター一台確保。

別の知人から「パソコンが繋げられるアナログテレビがあるからと」

私はテレビは要らん。モニターだけやと断るが付き合いの長い知人からいいくるめられて液晶アナログテレビが1台やってきた。

そういったのを狭い事務所に持ち込んで夜中にごそごそと開始です。



まずはお気に入りだったブラウン管モニターからです。

こいつが簡単調整で現場復帰できるのであればまだ使いたい。

画面横伸びだから水平動機とかの調整で、H-HOLD、H-SIZEとかの調整つまみとかをグリグリと...

でもなー、超絶乱視に老眼もあるしなー。事務所の暗い室内蛍光灯の下で、指が飛ぶリスクのある作業をするのもなー。

開けてしまった(笑)。良い子はブラウン管モニターをご開帳してはいけませんよ。

調整つまみがどこかに....。1個しか見つけられん。

多分、ブラウン管後ろの金属シールドで覆われている部分にあるんだろうなー。ハンダで封印されているからこれを開けるとなると....

いやいや、そこまで深追いしないんだ。ダイヤル調整グリグリ挑戦だけするつもりだったのでこやつは諦める。元通り組み戻しました。



はい。次です。

次の暫定使用候補ですよ。

15インチ液晶モニターとトレードでやってきた、訳有17インチモニターです。

前オーナーの説明では....

  • モニタースタンド破損につき高さ調整できず最低位置にて自立のみ
  • DVI-Dコネクタからの描写ができない。DSUB15(アナログ)コネクタのみ描写OK

SAMSUNG 172X という液晶モニターです。

私はサムソンロゴのついたモニターは初めてです。どういうわけか液晶モニターはLGにずーっとご縁がありました。

モニタースタンドは物理的に破損してます。まあーこれは運用でどうにでもなるとして....

DVI接続はどうなんよ?。本当に同期しねえ描画しねえ。アナログ接続はばっちりOK。

こいつ電源がACアダプタなのね。いやだなー後ろに大きい尻尾を転がしとけってか。

17インチ液晶が使えることはわかりました。とりあえずの命綱確保です。



はい、次。

私が「そんなのいらん」と言うたアナログ液晶テレビです。

でかいじゃん。こんなの机の上に....。置けるっちゃ置けるのか。

DSUB15端子があるのね。そこにパソコン繋いで....

描画できてしまった。ちーっパソコン繋がったよ。

「パッ」と見の発色は許せるなー。

でもなー。画面右半分に....。

なんだろう。描画のコントラストに合わせて横に影がー

パソコン液晶モニターでアナログ接続したときに影が出たら大抵は接続ケーブルの問題なんだよなー。ノイズを拾うとかさー。

DSUB15のケーブルなら何本かありまっせ。と発掘してきて全部テストしてみる。

描画は変わらずです。影の濃淡に変化かあるのならケーブルノイズを疑うのだけどまったく変化無しだった。

パソコンのビデオカードの問題なのか?。それならパソコンを変えてみよう。

ノートパソコン1台と、デスクトップ2台を持ち出します。

どうなんよ?。全部同じように影が出るよ。

駄目ジャン。と撃沈です。

ちなみにこのテレビをパソコンに繋ぐと、LGのモニターが繋がれたと認識されます。つまりLGの液晶パネル?描画ユニットもLGってこと?

液晶モニター修理マニアが遠い知人にいるんだよなー。LGのパネルか入っていると思うこやつを引き取ってくれないか打診してみよう。

このブログを見ているあなた、このパソコンが繋がるアナログテレビを送料負担してでも欲しいという方がいたら差し上げますよ。



とかなんとか、狭い事務所で徹夜でこんなことしてました。

結論はスタンド故障の17インチモニターを採用でとりあえずは凌ぐことになります。

はあーっ。17インチ以上のブラウン管モニターで程度が良いのがどこかにないかなー。あるわけないなー。



本日は午後からブラウン管モニターの廃棄に行きます。

もちろん正攻法で廃棄ですよ。エディオンへ持ち込んでリサイクル処分費用の吐き出しです。

とかなので本日のスバル弄りはありません。スバル弄りを楽しみにしている人には申し訳ありません。

コメント
  • X
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

落雷でプリンターが

2021年09月03日 23時30分50秒 | コンピューター関係

本日は雨天です。なのでスバル弄りはせずにずーっと事務所仕事です。

シトシトと雨が降ってます。

まとまって事務仕事時間ができるのでまとめて印刷物をこなしてました。

シトシト雨天だったのにまさかの突然の雷です。

すぐそばではありません。そこそこの距離だと思います。地響きはありませんが空気は揺れました。

もちろんのように瞬間停電です。

パソコンはUPS(無停電電源装置)を経由しているので、UPSが「ピッ」と一瞬アラームわ鳴らすだけで済んでます。

問題はプリンターに起こりました。

プリンターは印刷動作はしておらず電源オンで待機中でした。

瞬間停電なので、電源ボタンが物理的にオンなので勝手に再起動するはずのプリンターが無音です。

液晶パネルには"E113エラー"と表示されています。

電源再投入(オフにしオンにする)ではプリンタ初期動作もなく"EPSON"のロゴが出て一瞬でエラーが出ます。このエラーが出ると操作をまったく受け付けません。

いつも思う謎の"E113エラー"です。

上下左右ボタン同時押し+電源オンにて、サービスマンモードというかメンテナンスモードで起動してみます。

メンテナンスモード起動だとプリンタ初期動作しよるよ。操作ボタンも反応してメニュー選べるよ。

プリンターのエラーレポートとかのログを出力しようと、メンテナンスモード独特のやつを選択するとそこでフリーズします。

今までは、この手のエラーが出たときは、メンテナンスモードで一度起動して電源オフして、再度電源オンして通常モード起動で"E113エラー"は解除されて印刷できるようになったのですが今回は違いました。

しつこく"E113エラー"です。

メンテナンスモードからプリンタ初期化をしても一緒でした。

落雷でなにやらしてしまったってことか。

はあーっ。どうすっかなー。

A3で両面印刷できるカラーレーザー。どうしたらいいかなー。

ちなみにこのレーザープリンターはメーカー保守機関を過ぎてますのでメーカーからはサポートがない機種です。

A3の印刷仕事は減ったからいいとしても、B4の両面印刷は時々するんだよなー。

うーんうーん。

うーん。

コメント (2)
  • X
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

パソコン冷却ファン脱落の修理

2021年05月20日 23時55分22秒 | コンピューター関係

ここのところ雨が続いてます。なのでスバル弄りができないでいます。

そして、日曜日にパソコンの熱暴走をくらいました。今シーズン初の熱暴走ですね。

それをきっかけにパソコンを入れ替えするかという気分になりまして....

雨天のときだけガラクタを寄せ集めてパソコン構築をちょっとずつしている次第です。このパソコンについては後々にまとめてブログネタにします。

それとは違うパソコンのネタです。

嫁用のパソコンなんですが.....

私が「熱暴走でHDD壊れたー」って嫁に話したら、嫁も心配になって自分が使っているパソコンのサイドカバーを開けました。

真夏に向っての熱対策運用モードになったってことです。(パソコンのカバーを開けて扇風機をあてて使うってことです。まだ扇風機まではいきませんがもうすぐ暑い夏がやってきますので....)

そして、パソコン内部のファンが脱落していることに気がついた。と....

なんとかしてくれ。修理してくれと.....

わかります?

背面の排出ファンがシャーシから剥がれてます。

落下しないでCPUクーラーにのしかかっています。

CPUクーラーが地面に水平ではなく傾けて取り付けられているのは、まさかシャーシから外れたファンを受け止めることを想定している....。ってことはないよね。

このパソコンは、Lenovo ThinkCentre Mシリーズってやつでして、ビジネス向けの中でもちょっとランク上ってやつです。

もちろん我が家にあるってことは故障品が巡ってきたわけで、それを修理して嫁に与えたってことです。嫁が使い始めて5年ぐらいたっているかな?

Intel Core2 Quad CPU搭載にて、嫁が使う用途ならWIndows10がサクサクと動いてます。

で、ちょっと上のクラスといえども原価をさげるためにメーカーがいろいろと部品をけちっているのよね。

ファンが金属ネジで固定されておらず、ゴムブッシュを通して固定されているんです。

そんなゴムブッシュが夏場は50度近くなる激貧家庭にて運用されたら加水分解崩壊したってことです。

千切れるのではなく加水分解してネットリとしたグミ状物質になっております。それがファンの重力にまけて上側固定部分がとろけるようにちぎれたということなんでしょう。

取り外したゴムブッシュと、それの代わりにファンフレームへ強引に立て込む固定ビスです。

このビスも、廃棄パソコンから取り外してキープしていたものです。

ファンをビス止めします。

室内側はもちろんこうなりました。

これでパソコン稼動させて共振異音とかがないか確認です。

もちろん問題無しということで、修理完成としました。

しかし、40度を超えた環境で家電を動かし続けると意外なトラブルが発生するものです。



以上、お手軽なパソコン修理ネタでした。

コメント
  • X
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

エプソンプリンターのインクをまとめ買い(散財の記録)

2021年03月15日 23時58分03秒 | コンピューター関係

ちょっと前にプリンターのインク詰まりをド素人あやしい修理にて回復しました。

その後について、2名から「メッセージ」にて質問があったのです。

それの返答を兼ねて、かつ、散財の記録を書いときます。



インク詰まり修理したプリンターの型番は、EPSON PX-045Aという機種です。

作業としては3日です。というかインクさえ持っていたら1日で完了なんですよ。



まず1日目は次のところ。(2日目作業は下のコメントに書いてます)

プリンターEPSON PX-045A のノズルつまりをインチキ修理

3日目は次のところです。

アンプ(ビクターAX-Z911)のプチ確認と、プリンター(EPSON PX-045A)のノズルつまり修理完了

そして現在です。仕事用のお手軽プリンターとして活躍しております。

プリンターとしての活用目的だったのですが、複合機だったので副産物としてコピー機能が意外にも活躍しております。

ちょうど確定申告の時期だったしね。いろんな書類のお手軽コピーには最適でした。



ではでは....



質問内容その1です。

ノズル詰まりは一時的に改善されただけで数日後には再発しないか?その数日後の報告希望

質問その1の回答

現状にて目詰まり再発無しです。快調にプリントアウトできてます。



質問内容その2です。

そんな低クラスのプリンターを仕事で本当に常用するのか?単にブログネタでアップしただけだろ。

質問その2の回答

低クラスかどうかは私には関係ありません。

使えるかどうかです。とりあえずお手軽に使えるプリンターとしては卓上インクジェットA4機で十分です。

ちなみに仕事の関係でA3カラーの需要があるのですが、それはレーザープリンターが仕事してくれます。

常用するかについてですが....

インクコストはちょっと気になってました。このインクジェットプリンターってインクの減りが早くないかい?いやいや、もしかしたらカートリッジのインク要領が小さいとかなのかも?

で、メーカー純正インクが実売1本1000円程度です。4本必要なので4000円ですね。社外品だと4本パックで1000円~1500円ってとこが相場のようです。

そんなの真面目に買っていたら私の稼ぎではランニングコスト高すぎです。

ランニングコストを安くするにはカラーレーザーを使えばいいのですが、レーザープリンターが隣の部屋にあるので、とりあえずちょっとプリントにはいろいろと面倒なのよ。

常用するためには安くインクを入手するのが我が家の鉄則です。

その条件をクリアーしたら、その安いインクを使い切るか、プリンターが壊れるかまでが常用となります。

今セットしているインクを使い切るまでに安いインクを追加購入できるかが常用するかの運命の分かれ目です。

まあー、わけありインクを狙うのでいつものヤフオクを物色です。

期待物は純正インクですが、純正だと1本1000円近い価格で終了してますね。家電量販店頭にて会員カードにクーポンにとかまして入手できる金額と変わりありません。

では、社外インクで顔料インク採用のタイプ。かつ、個人輸入して売っているような怪しいやつではなく、アスクルやモノタロウとかで扱われている企業向けにも販売しているような社外インクを物色です。

すると....

「エプソンインクまとめて」的なタイトルの出品物を見つけてしまいます。

入札しました。落札してしまいました。

散財金額は、送料込みで4440円です。なんで4並びになるかなー。ちょっと縁起悪いなーとか思いつつ....

社外インクに4440円も投下したよ。バカですね。純正インク4本買えるよね。

で、到着したインクがコレです。

いろんな意味でバカでしょ。

突っ込み所が満載でしょ。

エプソンプリンター用のインクが数種類です。

全て社外インクメーカーの「プレージール」という会社の製品です。

私が欲しいのは、4本セットパッケージの「69」と記されたやつだけです。

右端の1本パッケージ物は別プリンター機種用のインクなので興味なし。ヤフオクに放流する予定です。

私のターゲット「69」パッケージのやつが29個です。

これだけあったら、何年かはインク買い足さないで使えるのでは?と考えてます。

社外品なので色合いが云々とか、退色耐久性はどうなん。とかありますが....。

そんなのも含めて総合的に考えると.....

やっぱりバカだなー。

で、これだけのインクを買ったので、もちろん、ド素人修理したプリンターを常用していく所存です。

コメント (2)
  • X
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

アンプ(ビクターAX-Z911)のプチ確認と、プリンター(EPSON PX-045A)のノズルつまり修理完了

2021年03月05日 23時54分47秒 | コンピューター関係

昨日の朝より目が痛くて、昨日は昼にめっちゃ目が腫れました。

本日は腫れは幾分増しになったものの、まだ目に違和感有りです。

ついては、目を使うようなパソコンでの面倒仕事はしないことにした。

さらに仕事やら金のことやら考えるとストレスが溜まって目の回復が遅れるかも?って過保護なことを理由にして、仕事ではないことをして凄そうかと考えた。

(でも、実際は4時間ほど仕事してしまうという...)



前々から、やろうと考えつつ、時間が無いとかの屁理屈理由をこいて後回しにしていたやつです。それをこなしました。



まずはオーディオのアンプ編です。

現在のシステムにて、ビクターAX-Z911というアンプを据えてます。

今年の1月からこのアンプに戻しました。そのときのブログ記事は次のところ

2021年1月29日のブログ記事:オーディオのアンプ入れ替え

このアンプの売りは、DAC内臓でデジタル接続したときに準A級アンプ駆動するというところ。

どんなアンプやねん?という人はこのアンプを詳しく説明しているサイトがあるのでそちらを見てください。

http://www.niji.or.jp/home/k-nisi/ax-z911.htm

https://audio-heritage.jp/VICTOR/amp/ax-z911.html

私がこのアンプを娶ったのは10年以上前ですよ。その頃はネットにもたいした情報はなかったのよ。今はこのアンプにも相応にファンが増えたみたいでネット情報がポツポツと出てきました。

その中に、アナログ接続をA級アンプ駆動で鳴らす的なものがあったんです。

このアンプは、デジタル接続して「デジタルダイレクト」を選択したときはA級動作。それ以外はAB級動作かな?ともかくA級ではない一般的なトランジスタアンプ駆動になるんです。

なのでアナログ接続はA級で鳴らせないと思っていたんです。

ネットの怪しい情報だと....

デジタル接続にてデジタル信号を入れつつ、DAT2のアナログ入力から音声信号を入れてDAT録音モニター状態にすればA級アンプ駆動になるらしい・・・

本当かどうかはわかりませんが試してみます。本当かどうかはおいといて出てきた音が良いのならその接続方式を採用ってことですよ。

USB-DACに、同軸デジタルアウトとアナログアウトがあるのです。それぞれをデジタルDATとDAT2アナログへ繋いでみました。

えーと。音がエコーしました。2重に鳴ってますよ。DACから入った音が遅延再生してます。それらが混じっているってことですよ。

そういうことなら、デジタル接続のDAT端子にCDデッキのデジタルアウトを繋ぎUSB-DACのアナログをDAT2アナログへ繋いでCDを再生しないままにして、USB-DACから音を入れました。

うーん。確かに単にアナログ接続で鳴らすときより音が違いますよ。もちろんデジタルだけで接続したときとも音が違います。

これがA級駆動でアナログの音が出ているかどうかはわかりません。そんなことより、この出てきた音が気に入らないのです。

たしかに中音域、特にボーカル域はA級独特の滑らかな立ち上がりしているんよ。でもでも....

これって低音と高音に靄のような霞のような気配あり。音の空気感が消える、絶対におかしい。安いポンコツめいたアンプの音になった。但し中音域だけがつやつやなのよ。

なんだろ?強いて言うと、セレクタがポンコツでセレクタを切り替えているのに別ソースの音が混じってきこえるアンプってあるじゃん。その手のアンプの無音のときってなんか靄かかったような感じあるでしょ。あの気配がめっちゃあるんです。

あかん。こいつは駄目だ。ということで、ネットでまことしやかに書かれていた、アナログ入力をA級アンプ駆動で音を出すという裏技は私の耳では駄目を下しました。

実際のところどうなんでしょうね。私のアンプがポンコツなのかもしれない。いやいや私がストレスノイローゼで変な音を勝手に理解しているのかも知れない。

でもでも、私の耳はこんな音はおかしいと言ったのさ。

で、そんな変則接続は取っ払って、普通にメーカ指定の接続へ...

アナログ接続は相応の音で、もちろん怪しい靄の気配なしの音が安定感あります。

デジタルダイレクトは、キリキリしつつ、かつ滑らかな音になり空気感が浮き上がります。

悔しいのはこのアンプのDACなのよね。古いからねーDACの音がさびしいのよねー。DACが作った音を増幅するA級アンプの滑らかな粒立ちは凄いんだけどねー。

USB-DACの音は音粒が多くて綺麗なのよ。上品なのよ。生音感がいいのよ。でもそれを接続したらA級アンプ独特の滑らかな立ち上がりが使われない。

くそーっ、不憫よのー。

今日はオーディオほずーっと鳴らして別の作業をします。そんなこんなしつつアナログ接続がいいかデジタル接続がいいか悩んだのです。で、私の運用方法はアナログ接続での音出しへ。そうなるとこのアンプの売りであるDACダイレクトの恩恵が無いじゃん。とかなんとか...

まあー、そういう結論へ向っていきます。



はい、次。

EPSON PX-045A というプリンタのインクノズル詰まり修理続き編です。

1ケ月ほど前にインクノズル詰まり修理しています。マゼンタだけがあともうちょっとというところまで回復です。

そのときのブログ記事は次のところ

2012年2月12日のブログ記事:プリンターEPSON PX-045A のノズルつまりをインチキ修理

2月18日にインクが溶けていい塩梅になっていないか印字テストして変化なし。

そのままクリーニング実行してインク使い切ってしまいました。インク残量無しになり作業できずにストップしてました。

そこからの続きになります。



インクが無いと始まりません。しかし本当にインク詰まりが治るのかわからないのに純正の高いインクをおごってやる気になりません。

ついては、格安の社外インクを物色です。

4色セット送料込みで479円の散財で社外インクを入手です。

ちなみに水性インクです。メーカー純正インクは顔料なのに水性インクを入れるってことです。もちろん自己責任にて使うってことですよ。

プリンターにセットしているインクは残量ゼロまで使ったのでインク無しというか、本当に空打ち印刷したみたいでシアン以外はまったく色が出ないという最悪の事態になってました。(空打ち印刷したらノズルにエア噛みして内部でインク硬化してインク詰まりするとかなんとかいう状況と思われる)

またヘッド掃除からやり直しです。以前にヘッドノズル掃除したようにマジックリンを注射してスコスコしてインク溶かしました。

エア噛みしないようにヘッドにマジックリンをたっぷり飲ましてから新品社外インクカートリッジセットです。

クリーニング2回実行したところで....

インクノズル詰まり解消しました。

コピーしてみます。もちろんコピー出力OKです。

さすが謎メーカーの社外品インクです。色合いがかなり違いますよ。

まあー、そういうのも織り込み済みで安い社外品をお試しでセットしてますよ。

パソコンから印刷です。もちろん印刷OKですよ。

ということで、ノズル詰まり修理は完了としました。

まだ安堵してはいけませんよ。電源切って1週間ぐらい放置してから印字してノズル詰まりになっていないかですよ。そこまで確認しておけばまあーいいかなーと....



以上、本日にした中でブログに作業記録として残せるのはこんなところです。



コメント
  • X
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

プリンターEPSON PX-045A のノズルつまりをインチキ修理

2021年02月12日 23時52分48秒 | コンピューター関係

昨日の祝日(2月11日)にした作業。プリンタをど素人インチキ修理編です。



去年の夏です。激貧家庭です。エアコン故障してます。事務所の室温47度にてインクジェットプリンタを可動していたら熱死亡されました。

以降はプリンターを買い換える金もなく。写真プリントさえしなければいいんだよとレーザープリンターでしのいでました。

でもね、お手軽にすぐに印刷できるインクジェットは便利だったのは事実です。

欲しいなー。誰か買い替えとか、調子悪いとかで不用品がでたら、そのお古を分けて。と、知人たちに言っていたのです。

はい、その網に獲物がかかりました。半年ほどかかって収穫できました。



えーと故障品です。知人会社にて故障したから買い換えた古いのを修理チャレンジするならあげるよ。って、ワンワンって尻尾ふりながら頂いてきました。



EPSON PX-045A って機種です。

小型なのに複合機なのね。PXと銘打っているので顔料インクモデルですね。

うーん。これって給紙トレイが無いのね。印刷する都度に背面ホッパーに紙をセットしろってことか。私の運用ではちょっと不便よのう。

故障箇所は、黄色と赤色がまったくでないということでした。

テスト印字したら、はいその通りです。インククリーニングを1回実行してみて改善される様子ありません。そもそも前オーナーもクリーニングしつこくしてインク1セット駄目にしてあきらめた。黒は印字できるのでモノクロで1ヶ月ほど運用したとか....

あーっ。純正インクじゃないねー。エコリカのインクがセットされているねー。

インク残量も寂しいねー。このインク残量で私のインチキ修理が通用するかですね。



エプソン顔料プリンターは何年ぶりかなー。EPSON PM-4000PX って機種を一時使っていたときがあるのよ。

そのプリンタで目詰まりしたときにインチキ修理しているんです。そのときの道具がそのまま....。まだ残してあった。

といっても100円ショップで調達できる、自転車ムシゴムと、化粧品詰め替え用のシリンジなんですけど。それとマジックリンっす。

10年ぶりぐらいかなー。顔料プリンターのインクつまり修理って、とかブチブチいいつつインクを取り外して確認したら相変わらず差込口は同じ形状のようで...

差し込んでマジックリンを入れたシリンジをピストンです。

しこしこと繰り返したらインクが溶け出してきます。それをシリンジで吸い出して...

あはっ。インク色が毒々しいわ。

これをインクの色が隣の黒色かシアンが入り込んでくるまで繰り返しました。

イエローとマゼンタをお掃除です。ブラックとシアンは印字できていたので手を加えません。

インクをセットしてクリーニング2回にてここまで回復です。

くそーマゼンタがまだちょっと詰まっているじゃん。

もう2回ぐらいクリーニングしたら詰まりがとれそうな気もするのですがインク残量がないので今は追及しないでおきます。

この状態にてカラーコピーしてみました。

まあー使えるっちゃ使えるところまで来てますよ。



あとは数日放置してマゼンタ詰まり部分がインクで溶けないかなーとプチ期待しておきます。



さてさて、このプリンターのインクが、EPSONの69番ってやつ。

インク価格っていくらよ。純正インク実売1本1000円ぐらい。4色必要だから4000円ってか?そんなの激貧が捻出できるかよ。

ということで、本日にリサイクル屋に行ってみた。ジャンクインク1本100円の中に混じってないかなー。

あれっ?去年は100円だったのに300円に値上がりしているじゃん。

まあー、1本300円でもいいよ。純正があれば買うよ。とほじくるが69番はありませんでした。

仕方ありません。さきほどヤフオクとかを物色しました。

純正インクは高値安定落札されてますな。くそーっ。この機種ってまだ現役ってことか、とブツブツ....

怪しい互換インクに手を出すかなー。でも互換インクって油断すると目詰まりするしなー。色合いもいま3つぐらい下がるしなー。とブツブツ....



はい、激貧につきインクの軍資金に悩むのでした。

コメント (5)
  • X
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

アルミフルタワーケースパソコンのHDD固定ネジ対策その1 Thermaltake Eureka

2020年11月08日 23時25分15秒 | コンピューター関係

本日の私は壊れているのかも?

起床も遅かった。何故か起きれない。

午前中にデブ日課のウォーキングをこなした。

昼飯を食ってからだ....

もの凄く眠い。

体のしんどさは感じていないんだけど、いつのまにか意識がなくなっている。

呼吸が浅くなっているのかなー。なんだろうなー。

そして、自分が眠っていたであろうことに突然気づくんだが....

そこで「ハッ」という感じで目覚めるのではなく、「あれ?これって寝てるのかなー」的な、まさに夢うつつ....

立って歩いていても、突然ボーッとしているみたい。本人は停止している自覚はないのだけど意識無しで30秒ぐらいすぎている感じ。

これって、もうすぐお迎えなんだよ。脳みそが死んでいるんだよ。って神様からの警告なのかしらん?

いやいや、そういうことを考えるのがHSPだといわれるんだよ。ってことかなー。

ともかく自分が自分でないような感じなので午後は寝込んでやった。

というか布団にもぐった記憶もあいまい。目が覚めたら夕方の4時で嫁が夕食の段取りをしていた。

嫁から「死んでたで。あの世で女体堪能してストレス発散して現世へ帰ってこれたか?」って...

まあー、そんなんだったのでスバル弄りもできずに....

はあーっ一日を無駄にした。



早めの夕食もうわのそらで食べていると思う。だって何食ったっけ?

夕飯食ってから、また寝込んだ....。らしい。記憶に無い。

目が覚めたのが夜の9時。

はあーっ、片付けでもするかー。



大きいアルミフルタワーケースが組み立てないでバラバラのまま放置している。

はっきりいって邪魔者になっている。

組み立てしないのは、弄っている時間が取れないというのもあるけど、調べ物したいこともあったから。

それの確認をしたっす。



この手のパソコンケースを中古入手してあるある事案です。

組み立て取り付けネジが揃っていないってやつです。

もちろん新品のときは付属品として揃っているはずなんですが、中古となるとネジ類欠品って当たり前みたいです。

取り付けマウンタとかが欠品だとケース再利用で致命的ですが、ネジ類はそんなの流用でなんとでも....

という計画だったんです。



HDD固定マウンターは揃っていました。

しかし、そのマウンターにHDDを固定するのが曲者でした。

マウンターにインシュレーターブッシュが差し込まれて、段付きネジで固定するってやつです。

インシュレーターブッシュを段の高さにて潰しすぎないようにしているってことだろうと考えました。(ケース設計者の意図はわかりませんよ。私の個人的な妄想です)

ネジはインチです。HDD固定ネジなので太さとピッチは「6-32 UNC」です。

ノギスで実測したところ...

長さ9.4mm、太さ3.3mm、段付き直径4.4mm、段高さ4mmです。

インシュレーターブッシュはマウンターに差し込まれているだけです。

この段付きネジが、HDD1台分だけでした。つまり4台分不足です。

HDDが2台入っていたのですが、1台はしっかりネジ止め、もう1台は両面テープで貼り付けられてました。

前オーナーさんもネジが無くてHDD固定をごまかしたってことです。



段付きネジをネットで探すのですが、そのものずばりを見つけられず。

これがそうかも?というのがアマゾンであるのですが、明確なサイズ表記が怪しい感じで、海外から配送で、そして価格も高いという。博打で4セット分買うとそこそこランクのパソコン筐体が買えてしまいそうな金額なのでパスです。



ド素人の流用作戦です。

長いネジに段付き部分を再現してやればいいんじゃね?

ネジ首にカラーをはめる作戦です。

この手のカラーってお手軽に買えると思っていたのですが、インチ規格で苦戦です。

あるにはあるがインチってだけでめっちゃ高いのです。なんで1000個とかの単位なのさ。

そこで、ちょっと太くなるがミリサイズで検討です。

4×5.3×4 ってサイズのカラーを物色して、モノタロウにて購入しました。

割引日を用いて@¥379(外税10%) の散財です。

50個入りです。こんなにいらないんだけど、小さい単位を必要数買うとこのセット物より高くなるという、まとめ売りの方が安い事案です。

インチネジをガラクタ箱から物色しましたが、長さ10mmのやつは6個でてきただけです。

えっ?ネジは買ってないのかって?

だってカラーを付けて取り付けできるか試してもいないのにネジを買うのをためらいました。

間違いなくこのネジでいけると判断できたら追加購入です。

ネジにカラーを通してオリジナルネジと比較します。間違いなくカラーが太いです。

ここからが実際に使えるかの実証です。

HDDマウンターにインシュレーターブッシュを取り付けます。

インシュレーターブッシュにカラーを打ち込みます。

けっこうきついのですがカラーが入りました。

ネジを通してHDD固定側の飛び出し量を確認です。

いけそうですよ。

実際にHDDを固定してみました。

HDD固定自体はOKです。

うーん、ネジ頭が小さいからブッシュ全体の押し込みがいまいちだなー。

ブッシュが盛り上がって逃げているよなー。

ってことで平ワッシャーを挟んだほうがいいかも?

ってところで本日は終了です。

コメント
  • X
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

アルミフルタワーケースパソコンのスイッチ修理

2020年11月02日 23時40分34秒 | コンピューター関係

本日は1日中シトシトと雨でした。



まあー月初めの平日だし....

相応になにか忙しく....

雨だからガレージに出向くでもなく....

あまり時間がないのでちょっとだけパソコンを....



アルミフルタワーケースパソコンのスイッチが外れていた件です。

ホットボンドの盛りが甘いというか、経年もあるのだろう。ホットボンドが剥がれてます浮いてます。

ホットボンドを剥がす方向にスイッチを押し込むんだから浮いてくるんです。仕方ないといえば仕方ない。

リセットスイッチはホットボンドが欠落してます。もちろんスイッチが押し込まれて剥がれてます。

メインスイッチはホッドボン殿一部が張り付いているだで、押しこんだら微妙に奥へ沈む状態です。つまり近いうちに剥がれるでせう。



はい、ド素人修理です。

私もホットボンドを上から盛るだけという....

結局また数年後に剥がれるんちゃう。そうかも?

でも、ちょっと沢山しっかり目に盛ってみました。

接する面積を広めにしたつもりですが....

こういう佐官系の仕事は苦手です。



フロントカバー開閉固定がマグネットキャッチです。

マグネットが埋め込まれているのですが、挿仕込まれているだけだったんです。

いや、本当はホットボンドで封してあったのかも?

ドライバーを当てたらマグネットが簡単に抜ける状態だったので、そのうちに紛失するかも?と思いまして....

はい、バカのついで仕事です。ホットボンドをちょんちょんです。

マグネットって熱は駄目だったよねー。なのでチョンチョンってしておきました。



こんなインチキ修理ですが、しっかりと固定完了です。

コメント
  • X
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

アルミフルタワーケースパソコンの掃除続き

2020年10月30日 23時39分11秒 | コンピューター関係

自分が後々に確認するだけだめの記録になります。

なので、よそ様にはつまらん内容になりまする。



内部が凄く汚れていたアルミフルタワーケースパソコンを、昨日は後輩がホコリ払い的な簡易掃除をしてくれました。

昨日の状態は次の記事を見てください。

2020年10月29日のブログ記事:アルミフルタワーケースパソコンの内部が凄かった

それを、構成部品を個々に検品しつつ、私が使うときに気持ちよく使えるようにと掃除です。



このアルミ筐体ですが、Thermaltake というメーカーの Eureka というシリーズです。

ネットをググリますが古い製品らしく詳しい情報にでくわしません。

https://ascii.jp/elem/000/000/353/353430/

http://www.tsukumo.co.jp/case/4560167551068.html

ちなみに嫁がこの筐体を見て、Eureka ってロゴにえらく反応しまして、なにやらアニメが云々とか....。だからネットをググッたのです。

でも、それらしき情報にはでくわさず。

そうなん?これってアニメの何か関係あるのん?そんな風に見えんぞ。単にブランドが一緒ってだけでしょ。って考えます。



今日は強風で寒かった。なんで私が水仕事するってときに寒気が来るのさ。昨日は暑かったのによー。

ってことで、風が吹く中を水洗いです。コンクリート床の上でしこしこしているとお腹が痛くなるのです。

私は水洗いが嫌いです。夏ならまだしも今日は風が冷たいよ。ってことでプチ苦行でした。

汚れについては、酷い綿ボコリ状のものは昨日に後輩が撤去済みです。

指で内部を触れると、空気が流れるラインの肌面にて微妙なネトツキがあります。

水でさらりと拭き取るようにすると少し伸びる系の汚れです。パッと見に色はありません。

匂いを嗅ぐと、ホコリっぽい香りと微妙な芳香剤系の香りと蚊取り線香の香りを感じます。タバコ臭ではありませんし、溶剤匂でもありません。

もしやのアルミ肌コート剤が塗られている?いやいや全体ではなく風の通り道が特にその粘々なのでコート剤ではないだろうと判断。

なんだろう?と思いつつ、油系のなにかかなーとマジックリンをちょっとかけて反応をみます。

うーん。油汚れに違いなし。それも浮き上がった泡の色が微妙な茶色です。

なんだろうなー。最近の内部汚れでわりと遭遇するアロマ系の汚れかなー。

でも、この汚れからお姉さん臭はしないんだよなー。そもそもこんな筐体をお姉さんが好んで使うと思えないし、どこかの事務所で芳香剤たかれていたのかなー。

とか考えていて、肝心なことに気づくのです。

アルミにマジックリンって?やばくなかったっけ?

でもねー、うーんうーん。いいやーマジックリンシュパシュパー。

歯ブラシでシコシコって汚れ泡を立てまして....

水をジャブジャブかけて洗い流します。

バケツに洗濯粉石鹸を入れて泡立てましてウエスを濡らして磨き上げました。

最後にすすぎ洗いして、日光で乾燥じゃないなー。今日は冷たい強風で乾燥です。

アルミが洗剤に反応して黒くくすんだときはそれまでということです。



フロントパネル部分

アルミ製ケースということなんですが....

右側のフロント内グリルはプラ系樹脂部品です。もちろん経年による怪しいヘタレ箇所があります。

左側の半円筒型のがフロントパネルなのですが、アルミ製には違いないかと思いますが、もの凄く重いです。半円のアルミ筒なんだろ?ではないんですよ。

裏側は段付きチャンネルで、表に薄いアルミを回し貼りしているような感じです。各パーツがネジで固定されている感じです。(フロントパネルをバラバラに分解してまでの掃除はしなかった)

尚、フロントパネルがメッシュになっているが空気抜きとかの目的ではなく単なるデザインだけです。メッシュの奥は単なる壁です。

フロントのメッシュから内部がギロギロ光ったりするのが垣間見えるとかではありません。

単なるデザインで、こんなに重たいフロントパネルって何か意味があるのかよ?と思います。

いやいや、共振対策でめっちゃ重くしているのだろう。と前向きに考えることにしたほうがいいなー。

サイドパネルは両方ともアルミです。廃熱穴グリルはプラ系樹脂部品で、経年で樹脂強度が失われつつあります。

フレームはアルミです。

かなり大きいのですが、アルミだと軽いねー。

ちなみに、この本体フレーム+サイドパネルの重さより、フロントパネル1枚のほうが重たいです。なんだかなー。



さあー、水洗いはしたぞー。

そのまま乾燥してそのまま使用していいよねー。

それともなにかコート剤を施工しないと白錆で表面ザラザラとかの可能性があるのかなー。

まあー、いいや。このまま何もしないで様子を見てみます。



さて、個々の部品も磨きます。まだ動作確認してないんですけど汚いのがいやなので先に掃除っすよ。

光学ドライブは、Pionner製のDVDドライブが2台入ってたんです。私にとって初めてのパイオニア製ドライブ。

私は松下とプレクスターのドライブを好んで使用しているんですが、パイオニアのドライブってマニアが拘っていた記憶があるのでちょっと興味ありです。

マザーボードは数箇所のコンデンサパンクしてます。動作確認する価値なし、死亡判決を下しました。

CPUとメモリー、HDDといったものは、そのうちになにかのついでのタイミングで動作確認します。

ごつい2階建てのビデオカードは、Radeon HD 5850 とあり。私はゲームしないので電気食いビデオカードに興味なし。そもそも古そうだもんなー。ってビデオカードはポイと放置プレーへ。

さあー電源です。これは保守部品として価値観大有りです。

昨日の後輩がした掃除で外観は綺麗になってます。内部のホコリは掃除機で吸いだせるものは吸い取ってくれている状態です。

あのホコリだったからねー。外から電源内部ホコリを掃除機器誘引したところで、まだまだ大変なことになっているはずですよ。

はい、御開帳。

うわー。

外からの掃除機吸引する前は、内部は綿誇り充填状態だったのでは?って大げさすぎるか。

チマチマと掃除しながら、コンデンサパンクとかハンダクラックとかの目視確認していきます。

焦げているとか、怪しい匂いとかもなさそうです。

電源はこの程度までそうじしました。



さてさて....

このケースにはまだ修理する箇所があります。

フロントパネル樹脂部分に電源ボタンがあるんですが、そこに繋がっているスイッチ類がホットボンド貼り付けという施工です。

ホットボンドもしっかり溶け込ますのではなく、チョンと乗せている程度なので、メインスイッチの固定がグラグラ、リセットボタンは押し込まれて外れている状態です。

後日にボンド補修しなければなりません。って、私もホットボンドで貼り付け補修するんですけど....



はい、私が後日に確認するためだけの記録ブログでした。

コメント
  • X
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

アルミフルタワーケースパソコンの内部が凄かった

2020年10月29日 23時28分26秒 | コンピューター関係

実は無駄遣いをした。いや、これは無駄遣いではないはず。

でも、どうしても必要なものではない。それって贅沢品ってことなんだろう。

かなり反省している。だって生活苦なのに....



その無駄遣いとは....

ヤフーオークションでやらかしてしまった。

ちょっと興味があったんだ。ふーんって思いつつ....

絶対にこんな値段で落札されることはないだろう。でも入札したらきっと自分のすさんだ心は満足するだろう。こんな価格で落札できたら世も末だよ。

はい、世も末だったらしいです。

アルミフルタワーケースに入っている自作パソコンです。

自作パソコンを嗜む方には、アルミフレーム筐体ってある意味高級品なのはご存知でしょう。

それもフルタワーですよ。新品店頭価格たるやどうよ。となるでしょ。

まあー、古いアルミケースで中古品なので市場価値なんてどうかとは思いますが、今までヤフオクでも相応の価格でやりとりされていたと思っています。

それがですよ、中身が入った状態にて、11円で落札してしまった。

なんで俺っちは100円まで入札していたんだろ。1円入札だけにしておけば、よそ様が11円で落札できたーって喜んだだろうに。

11円で落札できたら喜ばなければいけないはずなのに、生活苦の私の思考は....

こいつの送料が、送料が....と脳内グルグル。はい、送料は1800円です。1800円あればどんな食材が買えることか....

嫁に正直に告白しました。

嫁は怒らないであきれてます。私が11円で落札して送料1800円の吐き出し。そんな細かいことをグジグジしていることにです。

それよりも扉が凹んだクラウンワゴンを早く自分で修理しやがれとのたまうのです。

でもね、クラウンワゴンも修理するのに部材がね。だから、まだそのままにしておこうかと...

って、金がないことが身に染み付いている私です。



その11円のでかいパソコンが到着しました。

実は初めてのアルミ筐体です。

いやいや、他人様のパソコンメンテナンスでアルミ筐体には触れています。

私がアルミ筐体を所有するのが初めてということです。もちろんアルミ筐体にての運用で振動がどうなのよ?ってのに興味があるんですよ。

届いた荷物の梱包を解きましてパソコンを確認します。

外観は相応に掃除してますが、あきらかに内部がおかしい気配です。

内部がおかしそうなのはヤフオク出品写真でも感じ取ってました。私は筐体に価値観を見出していたので内部はオマケと考えてました。

それでもですよ。少しは期待するってもんです。

開けてびっくりです。

久しぶりだー。こんなに凄いホコリ体積のやつー

これって、どう掃除するよ。

ともかく事務所にこいつを入れて掃除するスペースを作ろうか....

とか段取りしていたら、後輩が運よく(運悪く?)やってきた。

後輩が興味深々です。

「こいつが11円でやらかしたって嘆いていたPCか?」ですよ。

パソコンの風体に後輩は3重ハナマルをつけました。「えーなー、こんなケースなんかー。このケース欲しいわー」って....

で、このゴミパソコンどうすんのん?ってのが後輩の口から....

私はてっきり後輩に筐体を奪われるのかと思ったんですが、そうではなかった。

後輩は女性ですよ。それも掃除好きなんです。それがこの有様を見てしまった。

「これから事務所にいれて掃除する段取りやねん」っていうたら、めっちゃ怒られた。

掃除に関しては女性陣の意見にしたがわないと絶対に不調和音が響くのです。

ようするに、後輩はこいつを掃除したくて仕方がない。そして、汚いままで建物の中に持ち込むな。ですよ。

後輩から掃除してやるから、早くパソコンを解体しやがれ。指令がおりました。

いやいや、簡易清掃して動作確認してから本格掃除したかったのですが、そこは口をモゴモゴと閉じまして後輩のいうとおりに....

玄関先でパソコン解体開始です。

その横で後輩がむきになって外した部品をお掃除です。

後輩の楽しそうな顔たるや....

いやいや、後輩に感謝です。頭が下がります。

完璧掃除ではありません。ほどほど掃除でバラバラになったものが室内に入りました。

ここから先は、私が個々の部品を検品しつつ最終掃除って段取りになります。

で、フロントパネルを外すときにツメが折れた。

なにが、アルミ筐体なんだよ。フロントパネルの肝心なところは樹脂パーツで、その前に無駄に重たいアルミ化粧パネルが貼り付いているじゃんか?

とかの不平はおいといて....

欠損部分の補修を試みます。

2液硬化ボンドを練りまして、ボンドだけだと強度がどうなん?と思い、つまらないサポートも貼り付けてみました。

ブログを書いている今に写真を見て思うのは....

サポートで貼り付けた金属分の厚みが、もしかして筐体の差込穴に圧迫して....

そもそもこの金具がかえりのようになって外す度に苦戦するとか....

まあーそんなのは追々また修正しましょう。



で散財の記録と、久しぶりに凄いホコリのパソコンに出会ったーってだけの戯言でした。

コメント
  • X
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

カラーレーザー君の修理になるのか?ごまかしか?

2020年09月24日 23時48分31秒 | コンピューター関係

ここのところたいした生産活動もしていないのに、消費活動についてはほぼしていないのに、なんでだろう忙しい。

何に時間を使っているのだろう。

うーん。ってなるのだけど....

多分、ロートルになるにつれ作業効率が悪いとか、やり直し仕事が増えているとか、そんなんだろうねー。

来月あたりから、時間単位でなんの仕事をこなしていたか記録つけて自分観察に考察しないと、このまま駄目人間になるのではなかろうかと思い始めている....。今日この頃。

なので、ブログも毎夜無理してでも記録をかねて書くように勤めていたのが、時間が取れないとか、時間がとれても睡魔にやられてパソコンの前で意識なくなって朝を迎えていたりとか、そんなこんなで....

あうあうあう。あう......

深夜に書き始めたブログ記事が一時中断で翌日の昼休みに続き書いて午後に公開になったりするパターンになりつつある。

日時は記事を書き始めた時間のままにしているので深夜のままだったりするのです。

はあーっ。

まあー、クヂクヂと文句たれながら、がんばりましょう。



本日のお題というか....

後々に自分が作業確認で見返すときのための記録記事となります。



今年の夏は暑かった。本当につらかった。

事務所の室温40度超えどれだけ続いたのだろう。

酷いときは50度までの温度計がメモリを超えていて推定室温53度って日があったのよ。

そんな中で、暑さのために駄目になった仕事の道具達です。

今年はエアコンも死亡していたので暑さで駄目になった道具達を復活することもできず、今まで死亡放置したままだったのよ。つまりその道具が必要な仕事をすることは止めたってことでもあります。だって道具がないから仕事ができない。できることなら道具を作りたいのだが、作れる道具ってわけではないし....

で、暑くて死亡した道具で仕事にダメージが大きかったのが.....

カラープリンター達なのよ。

インクジェットプリンターもカラーレーザーも故障しました。なので、カラーの紙媒体を提出というときに超苦戦です。というか面倒です。

どこかへUSBメモリーでデータを持ち出して出力してこないといけないという....

紙を印字するために事務所を出てから帰ってくるまで、なんだかんだで90分ぐらいかかるという。それが3回ぐらい続いたところでプリンターを買うかとか思い始めるのですが故障の原因が室温が高いことによる熱害なので機械を買ったところでまた熱故障するのが見えているわけで.....

と、グチグチです。

そのうちに、夏場はスバルが入っているガレージにプリンターを置いて、シャッター開けてガレージで仕事するこになるのかも知れません。

だって事務所より屋外の日陰のほうが涼しいのだし....



で、その熱害で故障したプリンターを復活できないかという話です。



まずはカラーインクジェットプリンタ。

こいつ駄目でした。基盤のコンデンサが破裂しています。本当に暑かったのでしょうね。

ちなみに印字動作するのですが、出力されるものがいろんなパターンでライン抜けするという状況です。おそらく画像組み立てのメモリーなりロジック回路なりがコンデンサパンクによる電気供給が不安定でアホになっているのでしょう。コンデンサ張替えしたら直るのかもしれませんが、熱害が物理的に集積回路にダメージ与えている可能性もあるので駄目なんでしょうとあきらめました。

換えインクが沢山あるので同系印字エンジンが搭載されたプリンターが欲しいのだけどもう古くてヤフオクでもそんなに流通していないみたいだし...。どうしようという天秤にかけているところです。



カラーレーザープリンター(EPSON LP-9200B)です。カラーコピーシステム化しているやつね。あの1000円でゲットしたやつです。

こやつは、めっちゃ暑いときに20枚ぐらい印字途中で突然なんの反応もしなくなった。まさに突然死の状況になったのです。

電源をオフオンしても無反応のまま。プリンター本体めっちゃ熱いというやつです。

昼間の作業をあきらめて、早朝に印字してみます。

プリンターは起動しますが、サービスマンコールがでて使用できません。

サービスマンコールが出るときがあるかと思えば、普通起動できてオンライン待機になり、いざ印刷したら別のサービスマンコールを出してエラーストップ。

サービスマンコールがいろんなパターンあり。

もう一度日中の暑いタイミングで動作確認してみたら....

2回はサービスマンコールまで起動。3回目でプリンター電源入らず無反応となりました。

まちがいなく熱害になっているんでしょう。プリンターの熱中症。

涼しくならないと障害切り分けもできないわけで今まで放置してきました。



そして、室温が40度前後にまで下がってきたので、やっと修理できないかなーとがんばった次第です。

室温が下がったからなのか正常に起動して印刷ができました。

間違いなく室温が暑かったことによる故障です。しかし、10枚ほど印刷するとサービスマンコールでストップします。

何回か試すと、サービスマンコールとは別に、インクトナーが無いと不平をいうときもあるのです。トナー残量は半分以上あるんですよ。

または「プリンタ調整センサーを清掃してください」といったエラーストップです。

これは、熱暴走なりしたときにセンサーの類になにかダメージが出た類のやつだろうと考えます。それもトナーやドラムに関するやつでエラーがいろいろと変わるという....

ともかく分解掃除してみましょう。



えーと、まずは概ね電源オンしてすぐに発生するサービスマンコールがこいつです。

「E113」とありますが、これは何を意味するのかわかりません。エプソンのサービスマンだけが知る謎のコードです。

ちなみに、こいつが出たときに私の今までのとりあえずの対処法は....

プリンターをサービスマンモードで起動するってやつ。

ちょっと前まではネットで情報あがっていたのに、今回ネットをググッたらヤフーブログがなくなった絡みで、そういう情報がリンク切れで見つからす。

自分のメモ帳を探ってオペレーションを見つけ出すという次第でした。

なので、後々に自分がすぐに見つけ出せるようにここに記録しておく。

「左右上下のボタンを同時押ししながら電源オン」これでサービスマンモードで起動。

サービスマンモードで起動さえしたら、電源切って再起動したら、E113エーラーストップは解除されるみたいで動き出します。

しかしエラー原因を治していないので、またなにかしらのエラーストップをします。

そのエラーストップするまでに原因を追究するってことです。

で、E113って何のエラーなんでしょうね。「サービスへ連絡ください」って表示して使えなくする機能なんでしょうかね?ともかく何かのエラーが出たので修理しろっていう意味でしょうか?

だってサービスマンモードで起動したら、このエラーコードは一時的に解除されますから。サービスマンならすぐに解除だけはできるってことですよね。

さらに、トナーの残量が感知できないときがあるみたいで、トナー残量が私の期待している残量告知のときもあれば、残量表示されずに「xxトナーを交換してください」と表示されてトナー交換するまでオンラインにならないという。このトナー交換指示がでたりでなかったりと不安定なことになりました。

ともかく動かすことはできるので分解しましょう。

この手のプリンタは動作している状態を確認したいので、やっぱり背面から分解するのが私のセオリーでして....

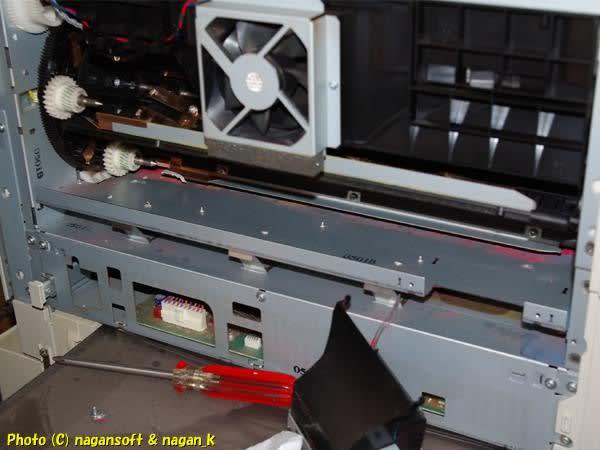

背面パネルを取り外します。

うそーん。マゼンタトナーが破滅している。

この状態でプリンタの電源オンして可動させます。

トナーリボルバーがガチャコンガチャコンってスロットするのがなんか楽しい。

トナーを全部抜き取ります。ドラムも抜き取ります。それぞれを物理的に目視確認です。

ドラムは問題なしと判断します。

トナーですよ。

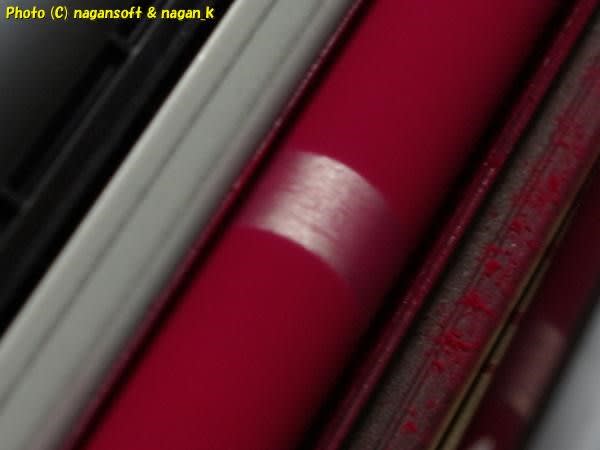

問題のマゼンタトナー

センターに「プリンター調整」とかいう色確認かなにかのために感知される部分だけがインクが無い。

これってトナーカートリッジが駄目と判断されるときのパターン症状です。

そもそもマゼンタトナーが大量にこぼれていたことより、めっちゃ室温が暑いときにこのカートリッジが微妙な熱変形とかしていたりするのかしらん?と疑い始めます。

トナーカートリッジの残量表示があいまいなこと。および「プリンタ調整センサーを清掃してください」のエラーがときどき出るということより、トナー感知センサーの接触が悪いのだろうと考えます。

今まで考えたことの無いところを探っていきますよ。

って、しょせんカートリッジが本体と接触してなにかしらの信号やりとりしている接点があるはずで、カートリッジの金属端子になりそうなところはどこなのよ。って現物をしげしげと確認するだけです。

なるほど、こいつはよくできてます。トナーがリボルバー回転するので接点はトナー軸のシャフト先端になってます。

そうなるとプリンタ本体側はシャフトを押しているであろうこの板バネってことで....

わおーっ。めっちゃ汚れている。

黒色のものがこってりと、さわると表面がちょっとボコボコ感あり。

というかこの感触って....

トナーが団子に固まっているときの屑のような質感です。

まさか、接点が帯電してこぼれたトナーが吸着している箇所に、室温が暑くて熱暴走で想定以上の加熱があってトナーが微妙に硬化して汚れ付着とか....。そんなことはないよね。

でもなー、平面部分四角面だけが綺麗に黒色付着しているのが気になるのよねー。

メーカー出荷時に帯電しないようになにかが施されていてそれが経年でこんな接触端子肌になっているとかいう可能性もあるのかなー。

まあー、わかんない。どのみちこのままではプリンターは駄目のままなので端子を拭き掃除してやる。

トナーカスが固着していると仮定したら、そんなのはマジックリンが簡単に溶けるはずなのでマジックリンを染ませた雑巾でさらりと....

おおおおっっっ、一発で綺麗になった。

ってことは、トナーカスがあんなに付着していたってことであっているのかな?

きっとこれでトナーが云々っていうエラーに変化があるだろう。

内部にこぼれていたトナーも掃除しまして.....

トナーとドラムをセットして可動させます。



特に問題なく動作しました。セルフテスト印字OKです。

10枚ぐらい印刷して電源オフオンを何回か試してみます。まだなにかのエラーがあったらサービスマンコールが出るのでは?次の障害箇所追求では?と探ります。

すると、トナー交換しろ指示が出るときがあり。トナー残量感知の怪しいやつが、イエロー、シアン、マゼンタの3本に絞られました。

ブラックトナーはきちんと残量感知しています。

リボルバー回転するとマゼンタトナーが微妙にこぼれます。マゼンタトナーは物理的に外観歪みといった不具合がありそう。

これはトナーカートリッジ交換かなー。

以前に残量はあるのにどうしても「プリンタ調整センサーを清掃してください」エラーが出て印字できなかったトナーがあって、それを障害切り分け確認用にキープしているのです。

そのときにネットで調べたときはトナーカートリッジ寿命ないしは不良で新品トナーに交換したら解消されるってのが多かったのです。

今回の分解掃除にて私の理屈では、この症状って接触端子が汚れていてそんなメッセージストップしていただけなのでは?新品トナーに交換したら接点のあたりに変化が出て使えるのでは?となります。

試しに、必ず「プリンタ調整センサーを清掃してください」エラーが出ていたトナーを突っ込んでみました。

あらら。エラー反応無し。残量表示OKです。セルフテスト印字もOKです。

10枚ぐらい印刷して電源オフオンを、しつこく45分やりつづけました。

ずーっと安定動作しています。

ふーん。そういうことなら.....

室温が50度に近づいた暑い環境にて印字したら、トナーカートリッジ内部の残量を記録している部品にダメージが出るってこと?またはカートリッジケースにゆがみが出て残量感知に不具合が出るってこと?なのかも

40度超えの室温でレーザープリンターを使う人ってどれだけいるんだろ?メーカーの使用想定室温って何度なんでしょう?

きっと私の仕事場所はメーカー想定範囲外の室温なのではないかと思います。



さてさて、今回の作業内容としては.....

原因はトナー感知接点の接触不良になるかと....

作業は、プリンター内部トナー収納部分の清掃、トナー感知接点の清掃

交換消耗品は、以前にエラー表示で使えないと判断して保管していたマゼンタとシアンのトナーを再活用。イエロートナーは新品に交換。

私の試行錯誤作業時間が4時間ぐらい。作業場所確保のために室内片づけが2時間ぐらい。でした。



今回駄目判定分の抜き取ったトナーです。

まだ廃棄しませんよ。次のトラブルが起きたときに障害切り分け材料としてキープです。

って、こんな駄目判定したトナーとかを大事に保管しているからゴミ屋敷状態になるんだよね。

でも激貧は試行錯誤で機材を運用しているから、こういうのが大事になっているのも事実なのよね。



さてさて、次の課題です。

印字できるようになりましたが、印刷結果がこんな状態です。

12.8cm間隔にて2重写りしています。故障するまでこの症状はなく綺麗に印字できていた。

12.8cmって、感光体ドラムの円周だったかなー。定着ドラムの円周だったかなー。

どっちだったか過去に調べた記憶があるのですが、ネットをググッたら、ヤフーブログ記事だったらしく無くなってます。私の作業記録メモも探したが見つからず、どっちに問題があるのかわからずです。

今回のトラブルが暑さに起因していたからねー。

熱に関係あるとしたら定着ドラムかなー。定着ユニット部分の分解清掃をしないといけないかなー。ブツブツ.....

と宿題を残しつつも、この修理作業は終わりとしました。



完全復活じゃないやん?って....

そうですよ。

だからブログ記事のタイトルが

「カラーレーザー君の修理になるのか?ごまかしか?」

なんですよ。

コメント
  • X
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

スキャナのガラス内側掃除 EPSON GT-F670

2020年07月11日 23時51分15秒 | コンピューター関係

昨晩は疲弊していたのかパソコンの前で眠っていた。

いや、記憶にないので失神とかいうなよ。たしかに、夜中23時30分ごろの室温が37度だったのよね。

ずーっと汗がじんわりとでてくる超低温サウナって感じだったからねー。

われに帰ったときは26時ごろでして、喉がカラカラだったので、ヘロヘロになりながら水を飲んでそのまま嫁の横へ転がった。つまり布団にどてっ...。と多分しているんちゃう?

嫁のニマニマしている寝顔までが記憶にある。

次の記憶は、「朝飯食いやがれ」と嫁に蹴られるところからなのだ。

って、ことで昨晩はブログ書きをさぼりました。ちゃんとネタはあったのにね。

ということで、昨晩のネタを書くのです。



と、その前に.....

プチ人気があるらしいやつを...

本日のバケツです。

約30時間の降雨量です。撮影日時は7月11日22時ごろてす。

30時間でこれだけ溜まるって凄いと思いません。

ずーっと雨降りではありませんよ。

30分ぐらい超強烈えげつないパッシャーって雨が降るのが数回あるんです。

その時はもの凄い突風も吹き荒れます。とんでもない天候です。

田畑が風で大変なことに、看板やテントも被害が出てますよ。



さてさて、昨晩に書く予定だったネタです。

数日前にリサイクル屋にて330円でゲットしたスキャナです。

嫁専用になるのですが、嫁に引き渡す前にちょっとメンテナンスです。

だって、そのまま嫁に引き渡して、もしなにか不具合があったら、嫁から何をいわれるかわかりません。「余計な仕事を増やしやかってー」程度なら可愛いものです。まあー、そうならないためにも先に手を入れておきます。

このスキャナですが、リサイクル屋店頭にて私は気づいてますよ。

スキャンガラス面の、なんとなんと、内側が盛大に曇っているのです。

写真でわかります。サザナミのように妙な曇りなんですよ。

内側が曇っているから、330円で処分されていたものと思います。

曇っているの分かって買っているってことは、治す自信があるってことですよ。

というのは、この薄いタイプは存じませんが、昔のごっつい箱仕様のクソ重たいスキャナは何回が分解修理しているのよ。まあー、そういうのと比較してミニチュア版ってことでしょ。という安易な思考です。

もし弄り壊したとしても330円の勉強代として、私が泣いたらいいだけの話です。

さてさて分解なんですけど....

外観をじっくりと見ます。ゴム足をめくって中にネジがあったりしないかの確認もしました。

こいつって、カバーヒンジのところ2ヵ所にしかネジがないです。

本当かよ?。コストカットをここまでしているのかよ?。って思いました。

スキャナって精密機器だよ、けっこうな制御機器なんだよ。それなのにネジ2個だけって...

この広い大きい筐体の隅々をひっかけクリップにしてネジ2個で押さえてあるってことですよ。

ヘタにこじ開けてシャーシに曲げ癖つけてはいけません。もちろんクリップを折ってはいけません。

こういうのはスルッと抜ける角度があるはず、とプチ知恵の輪というかお手玉しながら2枚開き完成です。

御開帳して驚いたこと....

内部がこんなにちゃちぃーのか、とか、ガラスが両面テープで貼られているのか、とか....

まあー、そんなのはネジ2個で封がされているところで察していたのでそうではないのです。

私が驚いたのは.....

なんとなんと.....

こいつから、

女性の芳香モアーンと.....

醸しよるのです。

分かってもらえます?

機械を分解したら、開けた瞬間にメスの匂いですよ。というか、女性の部屋独特の香りですよ。

いろいろとイメージしてください。

私の顔がどんなになったか、想像してください。

前オーナー様は女性なんでしょう。またはオカマさんですね。

それとも女性社員が沢山いる会社とかなのかな?



さてさて....

ガラスの裏側にアクセスできる状態ですよ。

あっ。ガラスというてますけど、これって多分アクリルだと思います。でも私の慣習というかスキャナはガラスというイメージがあるのでガラスという説明で進めますね。

曇りって実質汚れなのよね。

汚れが着くってことは、静電気か結露の類でホコリを寄せ付けているってパターンだと....。それが私のスキャナ修理の経験則でした。

なので、ブロアでまずは吹き飛ばしてみて、どのぐらい貼り付いているのよチェックをしてみます。

ブロアでシュッシュッと風を吹きつけたら、なんとなんと、女性の芳香がモアモアと立ち上がるのです。

なんだと?、ガラスに女性のフェロモンがたっぷりってことか?

キズをつけるようなチリ含有の汚れではなく、どちらかというとシリコングリスをなすくった薄い濁りを伴った汚れなのよね。

それならティッシュで拭いてみることに.....

えええっっっ。ニュルって感触があるっす。おいおいこれって...

まさかの油系物質・・・。

指で触ります。間違いありません。油だ。めっちゃ薄く油がコーティングされている。それも女性の芳香で....。

絶句です。

思わず、駄目ジャン、バカやろうって....

やめときゃいいのに。勇気の人差し指を嗅いでしまった。こんなものに女性を感じている私はダメ人間確定ってか?

ガラスがこうなっているってことは、スキャナ内部がほぼこの油でコーティングされていると思え。

さすがに内部部品を取り外してまでの徹底掃除は考えてません。ベルト周りを分解するとスキャナの精度にかかわるのでヘタに分解しないことです。

まあーねー、油だからねー。この手ののはマジックリンでどうだろう?と、ウエスにマジックリンをちょっとつけて拭いてみました。

駄目だー、この油は粘度高しです。マジックリンで解けますが綺麗に拭き取りできず微妙な虹汚れが残ります。

こうなると揮発するやつで拭き取りなんだけど、相手がアクリルだとすると....

相応に悩みますよ。アクリルを侵さないやつって、攻撃性の弱い溶剤を.....

燃料アルコール、自動車用パーツクリーナー、除光液、こいつらは危険だろうとあきらめます。

薄い溶剤って、私の中ではシールはがしなんですよ。

こいつでチャレンジしました。

フチの両面テープが貼られている部分で実験です。15分ほど放置して溶剤にまけて白く濁ったりしていないか確認です。成功しました。

そうなると、あとはこいつを吹きかけて磨き上げるだけです。

ちなみに苦戦するのは、読み取り部分です。ここだけは丁寧に処置しました。

よっしゃー綺麗になったぞー。元通りに組み立てます。

その他の外観チェックです。気になったところだけ撮影です。

カバーに仮固定テープが貼られている。

多分、フイルムスキャンパーツと交換するときに云々って感じの代物と思うけど、これをメクッて上カバーから、またメスの香りがするものが現れたら仕事が増えるので、手をださないことにします。

ようするに「見えん見えん」です。

スキャナの裏面、底面です。

ブツブツの変体仕上げになってます。

これって滑り止めゴムとかの上にスキャナが置かれていたのと違うかな?

ゴムが加水分解してスキャナに貼り付いているものと思います。

ちなみにこのブツブツからメスの香りはしませんよ。

このスキャナですがリサイクル屋で外観は綺麗に掃除されているんですよ。きっと全体から女性を醸していたんと違うかなー。それを掃除してくれているんでしょう。

でも内部まではさすがにということでは...



さあ、動作確認です。

って、動作確認もせずにいきなり分解してたので、初接続ですよ。

フラットベットスキャナって、立体物を立体物のようにスキャンできなければならないというのが私の持論です。安物スキャナはガラスに接しているところだけスキャンできて数ミリ浮いたところは黒抜けするのよね。かしこいスキャナはガラスから浮いたところはいい感じにピンボケで色を保持してくれるんです。

立体物がほどほどにスキャンできれば、とってもベッピンさんの画像をゲットできるのよね。

さて、このフェロモン悶々だった娘は、どこまで仕事してくれるかですよ。

すぐそばにある立体物を並べてスキャンです。

お前は、まだWindows7なのか?とかはほっといてください。

この赤いミニノートは実験用なのであえてWin7のままにしているのです。

立体物の明暗表現もいい線いってます。

ノギスの鈍い金属光沢と、マジックのポリ素材の赤色表現といい、なかなかだと思います。

というか、A3の真面目な大型スキャナに近い色表現しよるなー。もしかしてこのしょぼいボティーでCCD搭載とかなのか?

まあー、そんなことはどうでもいい。仕事をしてくれることはわかったので、嫁に贈呈しよう。



で、嫁に引渡しました。

嫁は玩具もらったって大喜びです。私も、これで嫁がコピー機使わせてくれとゴソゴソ邪魔をしにこなくなるので大喜び。

嫁のパソコン(もちろんWindows10)でもしっかり動作しました。



はい、330円のスキャナで我家に少しだけ幸がやってきたのでした。

コメント
  • X
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

17インチブラウン管パソコンモニター処分してきました

2020年03月26日 23時57分43秒 | コンピューター関係

ちょっと前に壊れた17インチのブラウン管モニターを、2ヶ月ほど前と同じところに持っていって処分してきました。

EDION店頭へ持ち込みまして、リサイクル処分費用1100円の支払いです。

痛い出費ですが、仕方ありません。

コメント
  • X
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

ランキング結果を見たいの?

ランキング結果なんてどうでもいいかと思うのですが、数人の方から「お前のブログランキングってどうよ?」って質問があったので、こんなのを貼っときました。
こんなの表示できるように機能追加するから、ブログの表示が遅くなっていくんでしょうねー。
そもそも、よそ様のブログランキングを知って楽しいのかい?
