おもちゃの改造 その１

今、おもちゃの改造をしています＼(^o^)／
おもちゃの電源は単一x3の4.5Vです。これをマイコン(5V)で制御したい。
制御すべきものは以下の３つ。
・電源ON(マイクロスイッチ)
・モーター３個
・電源OFF（フォトリフレクタ）
テスターで調べて、だいたいどこをつなぐとどうなるかがわかりました。
いやぁシンプルで助かったなぁ。これなら僕でも改造できそう。

まずはマイコンで電源をONにしよう！
おもちゃの仕組みは簡単。マイクロスイッチが押されると電源が入るｗ
VCC ------ SW ----- GND
となっているので、VCCとSWの間に配線したケーブルをGNDにつなげはいいよね。
ブレッドボード上でやると、なるほど確かに電源が入る！うほっ。
※実際にはスイッチが押されるのは瞬間なのでトリガーとしてしか使っていません。サイリスタみたいな機構があると思います。

で、これをマイコンで制御しようとすると．．．．
どーしたらいいんでしょう？またまた基本的なことで悩んでしまう。

とりあえずトランジスタによるSWが思い浮かんだのですが、なんだかなぁ．．．
だいたいトランジスタって足が３つあるからあまり好きではないｗ
場所くうんだよね～


オープン・ドレイン・ドライブLowでポート直結は壊れるかな．．．

PSoCでMP3PLAYER[VS1011E] その２

仕事が忙しくなると更新が止まりますｗ
まぁ、趣味だからね。気楽にいこう

さて、mp3playerができました。
SDカードの操作やVS1011Eのデータシート日本語訳とか、いろいろ参考(パクりとも言う)にさせてもらいました。感謝、感謝です！

動画です。相変わらず音が小さいです．．．orz


実は完成してもまだ問題を抱えています。
mp3を再生していない待機中でも30mAほど消費しているのです。電池駆動ではなかなか厳しい数字ではないでしょうか。
ちなみに再生時は80mAぐらいになる時があります。平均70mAかな？
PastelMagicさんの掲示板にも同様な質問があり、SDにCMD15を送信するとほとんど0になるという書き込みがありましたが、怪しいｗデータシートをみるとSPIモードでは使えないようです。試しに送信してみましたが変化無しでした。
もはや電源供給を絶つしかないのかなｗｗって事で、”そのうち”やってみようと思います。←僕にとっては難しいのです！

また、VS1011E制御の部分は少し最適化できそうです。というのは、VS1011Eには曲データ用の受信バッファがあり、32byteは連続送信できるようです（DREQを確認しなくても良いって事かな）。
これを実装すればマイコンの処理負荷を少し減らせるかも？微妙かも？

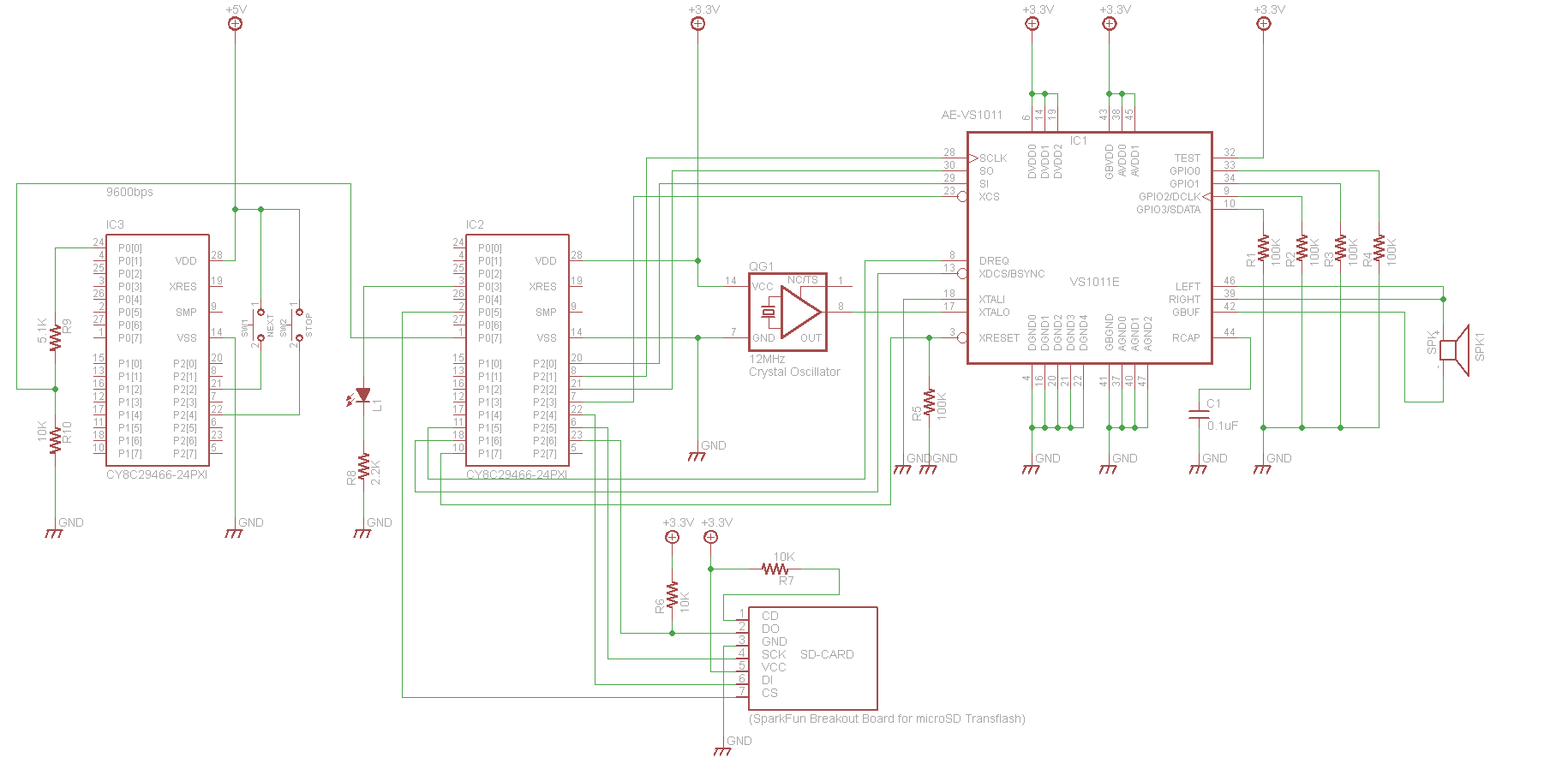

回路図です。

再生用PSoC＋VS1011E＋SDと制御用PSoCの構成です。
制御用とは言っても単なる通信なのでPC(ターミナル)からでも制御できます。
スピーカー配線がLRくっつけているので、このままではヤバイですね。僕はモノラルで使うのでLだけ配線しています。

デザイナ： 5.0 SP6
デバイス： CY8C29466 3.3V
コンパイラ：ImageCraft
PSoC_mp3player[VS1011E].lzh

PSoCでSDカードを使う[SD-CARD]

PSoC Designer Ver 5.5 SP6では、そのままではSDCARDモジュールが選択できません。
なのでVer4.4でプロジェクトを作成し、5.5 SP6用のプロジェクトにしました。
モジュールはSDCARDしか配置していませんので雛形として使えます。DEVICEを換えたい等はCloneしてください。

PSoC_SdcardTemplate.lzh

現在、懲りずにVS1011Eでmp3再生をやってます
今回は基板にPSoCをくっつけたので前回よりケーブルが少なく済んでますｗ
前回はスパゲッティ状態だったもんなぁ．．． orz
