修理ノートPC・換装冷却ファン

コロナの前年春（2019春）、最近のPC状況はどうなっているんだろう？とジャンクノートPCと、必要なパーツを入手して、一つ稼働するノートを試しに組み立ててみました。

以前はIBMノートPCだったThinkPad 、その後メーカーがLenovoレノボになっていましたが、全世界的に普及したIBM・Thinkpad用の補修パーツはサードパーティ製品で市場にとても豊かだったので、ThinkPad X220にしました。

すでに当時古い世代のマシンになっていましたが、個人的な使い方（画面にデータ読み込みのネット接続と、ワープロ、表計算程度）のためには、十分なスペックだろう！と判断しました。

（ですがHDD・ハードディスクドライブは多分動作が遅いので、マザーボード上にスロットのあるThinkpadだったのでSSDドライブを取り付けOSを稼働させることにしました）

ThinkPad X220、本体はBIOSロックで起動せず、冷却ファン故障のため起動せず、システムドライブも、内蔵カメラも、ブルートゥースも、パーツは全部外してあるジャンクPCでした。・・・結果格安でした。

で、ノートPCとして利用する上で必要なパーツをネット購入し、故障冷却ファンも新品に交換し、普通にWindows１０が動作するPCになりました。

CDドライブのない、少し小さめのディスプレイのThinkPad X220は、薄く、軽く、とても使い勝手が良かったので、結局その後2019，2020，2021，2022，2023とほぼ毎日仕事で使い続けることになりました。

で、２０２３年１２月・・・職場で電源ONしたところ、ディスプレイ画面に冷却ファンが故障のためシステム起動不可！　という英語のエラーメッセージが２，３行表示されるだけで、システムが起動せず「使い物にならなくなりました」。

この時代のレノボ・ThinkPad は「冷却ファン故障・システム起動せず」が持病である、という記事も2019年同時目にしていました。

ということで、2024年になってもまだ入手可能なThinkpadのパーツを用意して、やっと今日、「冷却ファン換装・修理」を行いました。

　

ノートPC裏側のネジを外してしまうと、正面のアームレスト、キーボードがボコッと外れます。どちらもマザーボードと結線されているので、トラックパッド・クリックボタンのケーブルと、キーボードのケーブルの２つを、マザーボード上のソケットから外します。

　

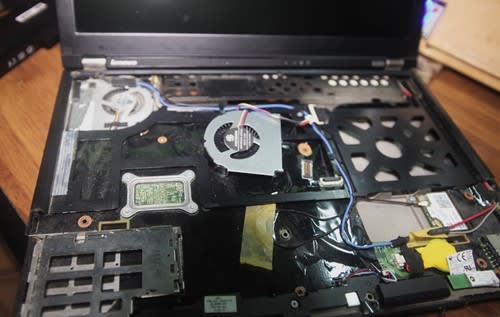

ノートPC本体左上にハマっているのが冷却ファンです。ここへアクセスするためには、手元のありとあらゆるネジを全部はずして、マザーボードそのものを、ノートPCから取り出す必要があります。

（　中央にポンとおいてあるのが、付け替える新品冷却ファンです　）

　

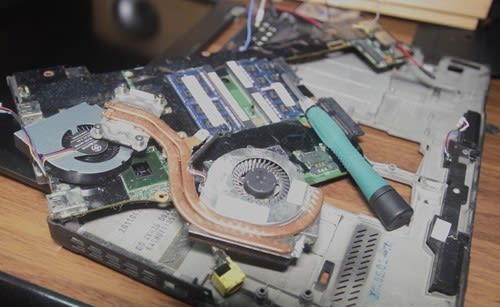

マザーボードを取り外すと、それを裏返しにします。CPUがGPUなどの発熱するパーツにつながる銅パイプをネジで外すことができます。

冷却ファンそのものは、小さなネジ3つで固定されているので、そのネジを外すと冷却ファンを取り出せます。

　

故障して回らなくなった冷却ファンのかわりに、新品冷却ファンを取付、さらにマザーボードに取り付け直します。

あとは、分解した逆手順で、マザーボードをノートPC内部に固定し、必要なケーブルの結線（ディプレイ、無線Wifiアンテナ、電源コネクタ、SSDドライブ、無線Wifiレシーバー、ブルートゥースなど）、ほぼコネクタを元通りに指していくだけです。

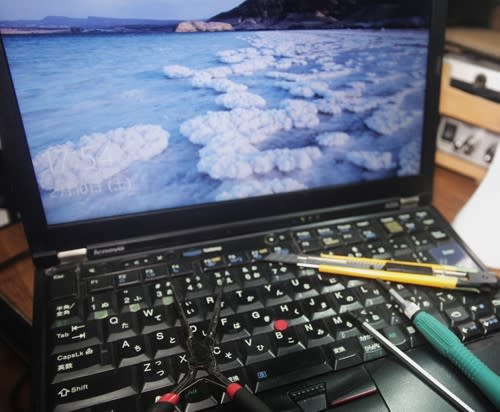

とりあえず仮組みで、起動してみます。冷却ファンが回って、BIOSが起動し、SSDドライブからWindowsOSの読み込みが進みます。　OKです。

　

無事動作することを確認した後に、ノートPC背面から、キーボードをねじ止めし、手前のアームレストを固定したら、冷却ファン換装・修理の作業は終了です。

その後、久しくWindowsOSが起動していなかったので、Windowsアップデートに時間がかかりますが、時々ThinkPad X220に戻ってきてクリックを重ねれば、OKです。

いちばん最初に「冷却ファン故障で起動せず」のジャンクThinkPad X220を、冷却ファン取り付けから修復して、使っていたので、今回の「持病の再発」はある程度覚悟していました。

ちなみにこの「冷却ファン故障の持病」にそなえて、予備の冷却ファンを手元に用意してあったのですが、どこにしまい込んだか探すのが大変そうなので、　　　アマゾンで新たに購入しました。

　　　　（　Amazon　詳細：ThinkPad X220用冷却ファン　）

今回の予備もふくめて，冷却ファン2個を購入したので、また数年先故障してThinkPad X220が起動しなくなってもOKです。

それよりも、手元のThinkPad X220、今Windows１０なのですが、これをなんとかWindows１１にOSを変更すると、今後も安心してまだまだ使っていけそうです。
