[電子機器]"USB-Blasterもどき"を作るの続き

アルテラ(Altera)のCPLD書込み器"USB-Blasterもどき"の製作の続きです。
基板表面の写真です。

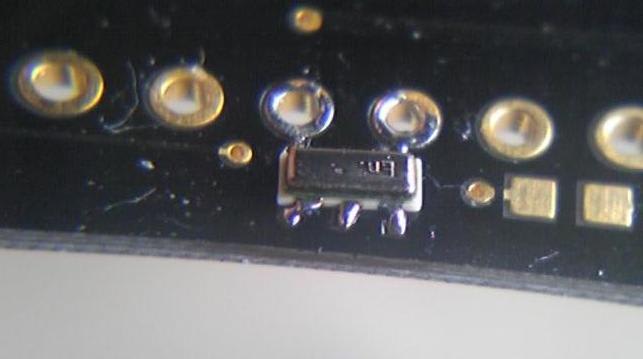

セラロックです。半田付けが微妙に難しいです。横からの半田付けで両サイド行っています。




チップ部品が付くラウンドに一度半田を少量もってから、吸取線で片方の半田を吸取ます。

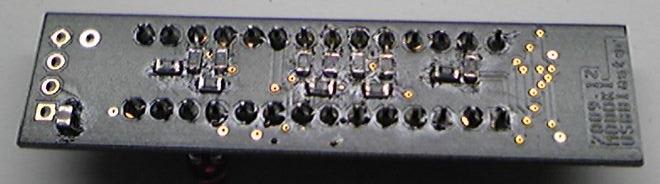

基板裏面にチップ部品を実装した状態の写真です。

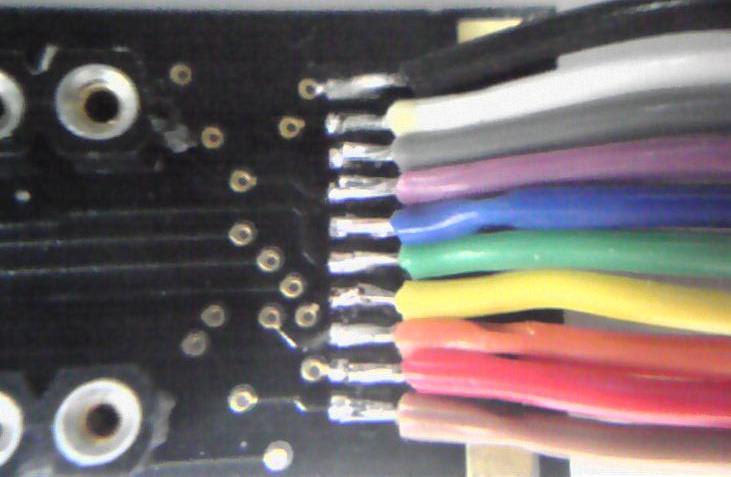

基板側のJTAG配線の写真です。配線ピッチは１mmです。少し半田付けの技術がいる部分です。

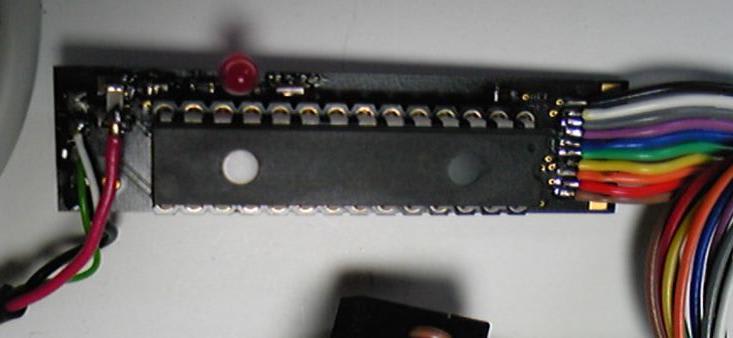

基板周辺の完成状態の写真です。
チップＬＥＤが無かったのであるものを付けました。
USB接続側の＋５V電源元に電流制限の為、100mAのポリスイッチを入れました。

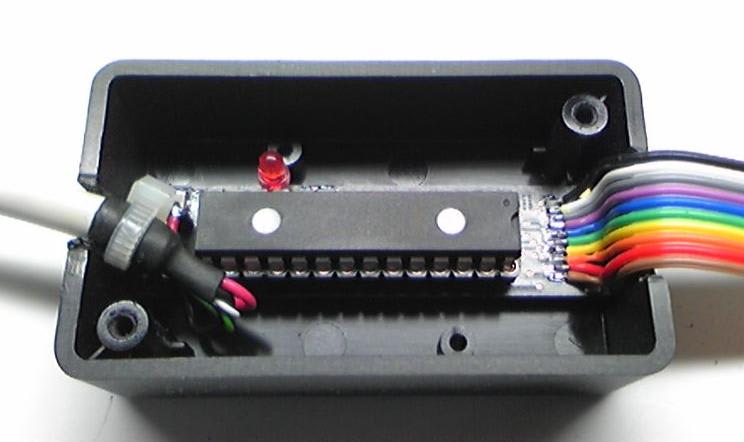

基板と配線の完成状態の写真です。




パーツ屋にタカチのSW-60ケースがなかったので、取りあえず在庫のTW4-2-6(W35×H20×D60)としました。




全て完成状態の写真です。

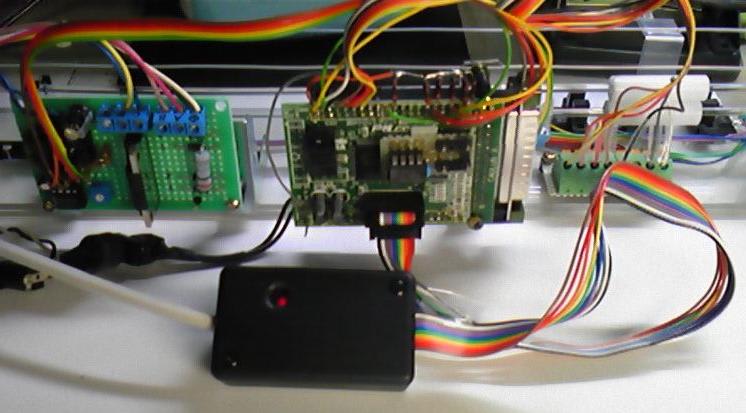

実際に書込みしてみました。OKでした。

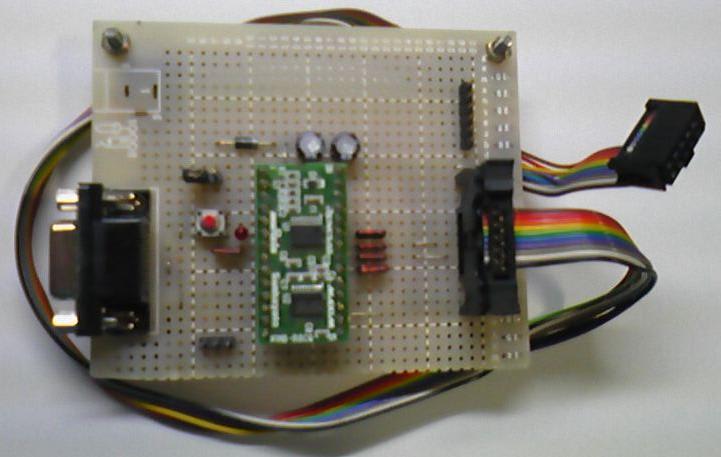

以前使っていた"MITOUJTAG/CQ版"書込み器です。





書込み時間の確認
２００６年４月号トラ技のMAXⅡ付属基板に
Total logic elements 106/240(44%)のプログラムを書いてみました。
MITOUJTAG/CQ版 : 36秒 (WAIT=0 です。最初気にせずにいたので WAIT=1 で４分かかりました。)
USB-Blasterもどき : 6秒
書込み時間がえらく早くなります。
★数回書込んで気づいた事★
JTAG側１０ピンコネクタの４番ピン電源(VCC)まさかUSB側の５Vが出ていない．．．．
テスタで計ると出ていました。早急にフラットケーブルの４番(黄色)をニッパで切りました。
MAXⅡ付属基板は動作しますので潰れていないようです。安堵．．安堵．．
書込みもＯＫでした。
