![](https://blogimg.goo.ne.jp/user_image/61/45/7085baaf8fb8d92e9e146bc4433422d8.png)

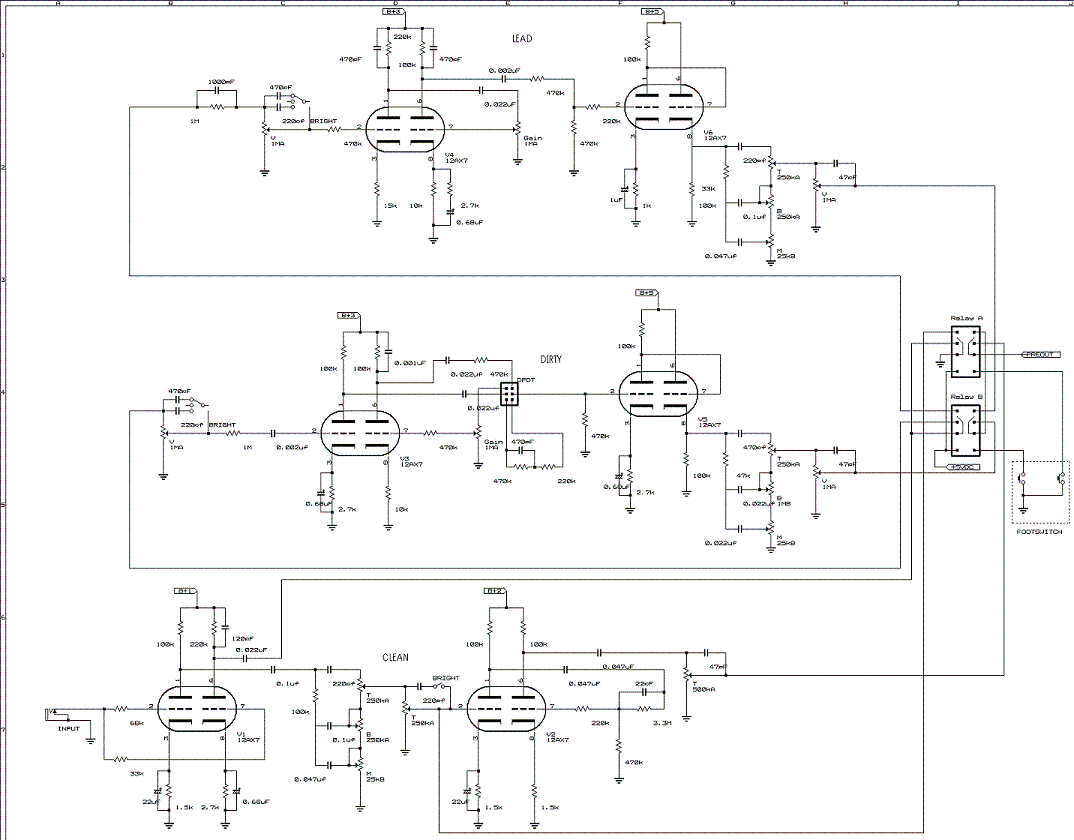

ロシア人からメールが来て3chアンプの回路図くれといわれたので、改めてプリ部分を綺麗に書き直しました。ブログにもアップしておきます。
この他電源部とパワー部は以下のとおりです。
![](https://blogimg.goo.ne.jp/user_image/63/c1/2f5b19a44d384ff50c7f349d49cfb0bb.png)
![](https://blogimg.goo.ne.jp/user_image/4f/e2/cb0aeb008621fbf923931e58d567d3ed.png)
パワー管のグリッドストッパーは4.7kじゃなくて4.2kとか4.1kだったかも。細かい数値は忘れた。プリもクリーンのマスターボリュームの数値とか直さなきゃならないんだけど、とりあえずの最終版はこんな感じです。
会員制のフォーラムが元ネタですが、ちょこちょこと変えているんで、問題ないかなぁと勝手に判断してアップします。文句がきたら削除するかも。
この他電源部とパワー部は以下のとおりです。
![](https://blogimg.goo.ne.jp/user_image/63/c1/2f5b19a44d384ff50c7f349d49cfb0bb.png)
![](https://blogimg.goo.ne.jp/user_image/4f/e2/cb0aeb008621fbf923931e58d567d3ed.png)
パワー管のグリッドストッパーは4.7kじゃなくて4.2kとか4.1kだったかも。細かい数値は忘れた。プリもクリーンのマスターボリュームの数値とか直さなきゃならないんだけど、とりあえずの最終版はこんな感じです。
会員制のフォーラムが元ネタですが、ちょこちょこと変えているんで、問題ないかなぁと勝手に判断してアップします。文句がきたら削除するかも。
しかも丁寧に書き直されるなんて!!!!
動画拝見しました。
良い音しますね~。
自分も頑張らないと!!!!
いきなりロシア語でビックリしましたが、翻訳サイトがあって助かりました。今はロシア語も自動翻訳できるんですねぇ。いい時代だ。
kanchanさんのサウンドも聞かせていただきました。太い音でよいですねぇ。歪んでてもコードがつぶれていないのが凄い!ではまた。
この真ん中の回路のスイッチオフがストラトモードということなんですよね?
これならプリ部が真空管2本でいけるし、
何より自分の2204もどきからの改造が楽に出来そうです。
時間が出来たら試してみます☆
真ん中のDIRTY回路のスイッチオフがストラトモードです。
でも初段のRpを220k/120pFにしてたりと細かい部分を少し変えてます。
シングルでも十分歪んでくれますのでお勧めですよ。
