アニマトロニクス（Animatronics）の実験（２）

2013年07月14日 | ロボット

今度は、マイコンボードにGR-SAKURAを使い、音声合成と連動させてみた。

音声合成には、秋月で買った「音声合成ＬＳＩ　ＡＴＰ３０１１Ｒ４－ＰＵ（ロボ声）」を使用した。



スイッチサイエンスの”ABCプレート”にGR-SAKURAを載せてみた。ネジ位置ぴったり。





このArduino用音声合成ＬＳＩライブラリ、GR-SAKURAでも動くかな．．．　

・[Arduino] AquesTalk ライブラリ | N.Yamazaki's blog

色々手を加えて無理やりGR-SAKURAのコンパイラでコンパイル通した。

修正は主にGR-SAKURAに無い"String"や"prog_char"に関する部分をコメントアウトしただけ。



ということで、Arduino用音声合成LSIライブラリはなんとかGR-SAKURAで動いた。

今度はアニマトロ二クスと連動させてみる。





（１）で作ったArduino+ProcessingのプログラムもGR-SAKURAに移植して、音声合成と口の動きを連動するようにした。

GR-SAKURAのSerialは勝手に改行コードを変換してしまうので、Arduinoのプログラムを移植するときにハマって、しばらく悩んだ後に思い出す。orz

（GR-SAKURAのライブラリV1.07では直っているようだ。）

裏側はこんな感じ。



音声と口の動きの連動は、音声合成ＬＳＩへ出力する文字列から母音を抜出し、それに応じて口の開き方を変えるだけの簡単な方法。

何となくそれっぽく見える．．．かな。

動画はこちら。

サーボの音が大きすぎて音声合成の声がわかりずらい。orz

これはアンプを手抜きしてトランジスタ１個でやっているせい。(^^;)



・音声合成LSI「AquesTalk pico LSI」と口の動きを連動させる実験。
　GR-SAKURA + Processingで音声合成LSIとRCサーボを動かしている。

アニマトロニクス（Animatronics）の実験（３）





顔の表情も変えるようにしてみた。

アニマトロニクス（Animatronics）の実験（４）





今度は首のサーボを追加しようかな．．

関連する記事

・ アニマトロニクス（Animatronics）の実験（１）




アニマトロニクス（Animatronics）の実験（１）

2013年06月23日 | ロボット

この動画を見て自分でも作りたくなったが、ちょっとレベルが高すぎ．．．

・Animatronics Showreel 2011



色々調べていたらこんな動画が。これなら何とかなりそうな気がした。

・Animatronic Face Completed - Testing Movements

しかもありがたいことに、作り方を解説してくださっている。

・Animatronics How To DIY

ということで、これを参考に作ってみることにした。



【使用したパーツ類】

 段ボール紙をメインに、次ようなものを使用した。（段ボール紙はいつもAmazonが大量に供給してくれる(^^;) ）

・RCサーボモータ



・ゴルフ練習用の発泡ポリエチレン製ボール（軽くて加工しやすい）



・針金



・工具類（カッター、両面テープ、接着剤、セロハンテープなど）





【本体の製作】

段ボール紙をこのように加工し、RCサーボモータを両面テープで固定。



目はちょうど良いパーツが揃わなかったので、上下軸は省略して、左右軸だけにした。



RCサーボモータをArduinoにつないで本体は完成。

次は制御ソフトだ。





【制御回路と制御ソフト】

・制御用回路 ： Arduino使用



・制御用ソフト ： Processing使用





制御回路と制御ソフトは、以前作ったこれを流用した。（３軸－＞６軸に改造）

・RCサーボモータをArduinoとProcessingでGUI制御



【動作確認】

まず最初に各部の動作範囲を調べて、RCサーボモータの指令値に制限をかけるようにしておいた。

これでとりあえず試作1号機ができた。いずれwebカメラを使ったトラッキングやkinectのフェイストラッキングと組み合わせて遊んでみたい。

・アニマトロニクス（Animatronics）の実験（１）



ボタンを追加して、あらかじめ決められた動作パターンを割り当てられるようにした。

秋月の音声合成LSIの音声とでリップシンク出来たら面白いのだが…

・アニマトロニクス（Animatronics）の実験（２）



【参考】

なるほど～、この構造は参考になる。

・Robotic Eyes puppet and prop kit DIY by Luna's Puppets





これもすごいな～

・Interactive Robotic Head





（２）へ、づづく．．．



関連する記事

・アニマトロニクス（Animatronics）の実験（２）




これまで作ったロボットの動画を集めてみた。（自律型編）

2012年10月10日 | ロボット

・車輪型ロボット

【1号機】

構成

ロボット制御部 ： mbed　NXP LPC1768

ロボット走行駆動 ： PWM式RCサーボモータ(360°回転版)

無線LANカメラ ： PLANEXの小型無線LANカメラCS-W07G-CY

画像処理部 ： OpenCVのサンプル”CamShiftDemo”をベースに、C#（OpenCvSharp）に移植して使用

処理の流れ

　無線LANカメラ ―＞ PC(OpenCVで画像処理) ―＞ Bluetooth SPP(サーボ指令値) ―＞ mbed ―＞ サーボモータ







【2号機】

構成

 ロボット制御部 ： mbed　NXP LPC1768

 ロボット走行駆動 ： TTLシリアルコマンド式サーボモータDynamixel AX-18A

 無線LANカメラ ： PLANEXの小型無線LANカメラCS-W07G-CY

 カメラのPan,Tilt駆動 ： PWM式RCサーボモータ

 画像処理部 ： Processingで作成

処理の流れ

　無線LANカメラ　－＞ PC（Processingで画像処理）　－＞ 有線シリアル（サーボ指令値） －＞　mbed　－＞　サーボモータ



ボールを追いかけるロボット





【2号機改】 2号機にアームを追加

構成

 ロボット制御部 ： mbed　NXP LPC1768

 ロボット走行駆動 ： TTLシリアルコマンド式サーボモータDynamixel AX-18A

 ロボットアーム駆動 ： TTLシリアルコマンド式サーボモータDynamixel AX-18A

 無線LANカメラ ： PLANEXの小型無線LANカメラCS-W07G-CY

 カメラのPan,Tilt駆動 ： PWM式RCサーボモータ

 画像処理部 ： Processingで作成

処理の流れ

　無線LANカメラ　－＞ PC（Processingで画像処理）　－＞ 有線シリアル（サーボ指令値） －＞　mbed　－＞　サーボモータ



一人でボール投げをして遊ぶ？ロボット





 ・多脚ロボット

【1号機】

構成

 ロボット ： 近藤科学KMR-M6

 無線LANカメラ ： PLANEXの小型無線LANカメラCS-W07G-CY

 画像処理部 ： OpenCVのサンプル”CamShiftDemo”をベースに、C#（OpenCvSharp）に移植して使用

処理の流れ

 無線LANカメラ －＞ PC(OpenCVで画像処理) －＞ 有線シリアル（モーション再生指令） －＞ KMR-M6







【２号機】

構成

　ロボット ： 近藤科学KMR-M6

　無線LANカメラ ： PLANEXの小型無線LANカメラCS-W07G-CY

　カメラのPan,Tilt駆動 ： 近藤科学KRS-2542HV

　画像処理部 ： Processingで作成

処理の流れ

　無線LANカメラ －＞ PC(Processingで画像処理) －＞ Bluetooth SPP  －＞ KMR-M6



カメラ単独での追尾テスト





カメラでの追尾とロボットの歩行を連動して追尾





手動操縦と自動追尾を切り換えられるようにした





－以上ー


PS Vitaで操縦するロボットを作ってみた。

2012年05月30日 | ロボット

きっかけはこれ。

これを見て、自分も作ろうと．．．

Controlling a wifibot robot using SONY PSVITA with real time video feedback



で、さっそくPlayStation Suite SDKをダウンロードしてインストール。

PS Vita本体は持っていないので、とりあえずシミュレータでサンプルプログラムを動かしてみた。

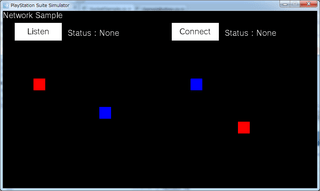

シミュレータで"SoketSample"動かしてみた。



PlayStation Suite SDKのサンプルプログラムHttpSample、ImageSampleのソースを読む。

HttpSampleを改造して、PS Vitaシミュレータで無線LANカメラの画像を表示できるようにしてみた。



使用した無線LANカメラはこれ。残念ながらもう販売終了している。



とりあえず、ロボットに搭載予定の無線LANカメラの画像を表示する所は出来た。

まだVita本体は持っていないので当面シミュレータで。



SocketSampleのソースを読む。もっと単純なサンプルプログラムにしてくれれば良いのに．．．

いろいろやってみると、物理的にボタンやジョイスティックが付いている分、Android端末で作るより簡単かもしれない。

とりあえずシミュレータ上で mbedマイコンモジュール + RCサーボを動かせるようになった。

以下のサンプルプログラムを参考にさせてもらった。

・HttpSample : 無線LANカメラとの通信
・ImageSample : 無線LANカメラ画像の表示
・SocketSample : mbedとのTCP通信
・GamePadSample : Vitaのボタンとジョイスティック入力

予想外に簡単にできそうなのでシミュレータだけでは満足できず、Vita本体を発注してしまった。



PS Vitaは、Bluetooth SPP通信使えるのかな。

Bluetoothの仕様を調べてみるとダメっぽい。残念。



Vitaの実機が届いたので、今度は実機で試してみた。

動画はこちら。

PlayStation Vitaで無線LANカメラの画像を表示してみた。





PlayStation Vita + mbedでRCサーボモータを制御してみた。





PS Vitaの実機が来たので今までシミュレータで動かしていたものを実機で試したが、全体的に動きがもっさりしている。

シミュレータの方がサクサク動くので少しがっかり。



これまで作ったものを統合して、無線LANカメラの画像を表示しつつ、ジョイスティックでRCサーボを動かせるようにした。

mbed側は、以前作ったこれを使用。

しかし、まだmbedとの通信が不安定。

　



動画はこちら。

PlayStation Vitaで無線LANカメラの画像表示+RCサーボ制御



mbedとの通信のバグが取れた。単純ミスだった。

やっとOutOfMemoryのバグも取れた。

VitaがUSB給電中でも省電力設定をOFFできないのがデバックに不便。

デバッグ中の画面。



PlayStation Forumに自分の動画が紹介されていた。（RCサーボと無線LANの動画）



ときどきPS Suite Devがc2-128281-1で落ちる。エラーコードの詳細ってどこにあるのかな。



ロボットと組み合わせてデバッグ中。ロボット側は、以前作ったこれ。





Vitaでロボットの操縦とロボットに搭載した無線LANカメラ画像の表示ができるようになった。

操縦性はまだ調整の余地あり。

動画はこちら。

PlayStation Vitaでロボット制御（１）





PlayStation Vitaでロボット制御（２）



－以上―
