Homebrew 8 elemenet Twin Delta Loop Antenna for 430MHz



久々の自作アンテナねた。

再開局当初からOMさんたちの間で話題になっていたとても再現性の高いアンテナ。

寸法さえ間違わなければ無調整で使えるということで気にはなっていたが、15エレの八木をいただいていたので、自宅では必要性がなかった。

が、最近ハマっているPOTAの公園運用で持ち運べるビームアンテナを検討中で再び図面をWebで探してみた。　皆さんもネットで検索してみて。



エレメントにはアルミ線2.6mm

接合部を少し浮かせる必要があるのでアクリル丸パイプを1cm長に切って使用しました。

エレメントをブームに脱着させるための治具が下の図

SPF-14で検索すると出てきます。　18mmの太さのPVCパイプにピッタリ合う。モノタロウで50個1,500円くらいで購入。

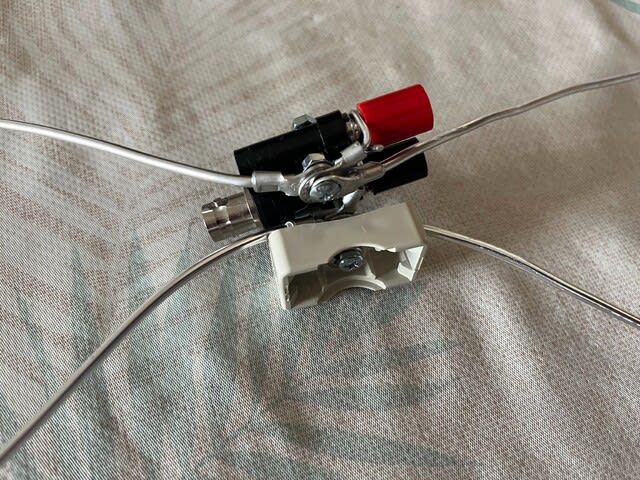

給電部は今回は実験のため簡単にできるようBNCメスがついたバナナ端子を使用しました。

これだけでも相当ロスってそう。

完成版は同軸ケーブルを直に半田付けして、1m先くらいにBNCメスを取り付けるとしよう。



8セット組み上げてSWRを測定すると、

部屋内の手持ちでSWR 1.5:1

十分に使えそうだな。



早速、自宅から一番近いPOTAの公園　JP-1230 都立木場公園に行ってみた。

サイド・バックともにしっかりとビームが切れており、予想以上の実力を感じた。

スカイツリーと真逆の辰巳の局以外は、スカイツリーに向けることでシグナルが大体最大になることを確認しました。　

ホームからは聞こえないようなところも聞こえてきて興奮しました。



以上、製作と使用感のざっくりとしたレポートでした。







50MHz FT8 国内専用周波数って？

数年前に50MHz FT8に国内専用周波数（50.280MHz）を設けて、DX通信との住み分けを提唱されてた方が

いらっしゃったが、あれから５年ほど経過して実際はどのような運用になっているのだろうか・・。

今もW方面が開けているようで、たくさんのコールがある中、国内交信もかなり行われている。

流行りのPOTAもQSO数向上に一役かっているようだ。

が、しかし、280はもとより、303、323でのQSOは1度も見たことがない。



280はEスポ時の国内SSBと重なりそうだし、323の上側だと問題があるのかな？　素朴な疑問。

ハムフェアなんかで音頭をとって誰かがやってくれないとなかなか普及しないよね。



<2024年6月５日追記>　

国内Eスポでたいへんにぎやかな今日、51.303MHzが国内QSOに使用されている事を確認しました。









Hex Beam Antenna その2



このアンテナを公園で試すためにアルミの三脚を購入した。　高くついたなぁ。

エレメントを取り付けるネジが1本ない事を忘れていて24MHzのエレメントを諦めた。

SWRがどのバンドも2.5以下にはさがらないのは高さが4m程しかないからなのだろうか？

エレメントを張る手前までで1時間かかった。エレメント4バンドに更に30分。

1人だとこれが限界だ。



18,21MHzともに国内はスキップして近場の局しか聞こえない。

品川区のかたと直接波でQSO出来ました。　サイドの時のレポートは４１でしたが、

ビームを向けると５６に改善したとのこと。　こちらにはいずれも５９でした。

そんなにビーム切れるのかな？



16:00頃からヨーロッパが開けてきて、21MHz 10W SSBでフィンランドとのQSOに成功。

相手の５エレモノバンド八木に助けられました。 RSはともに５５。

λ/4のバーティカル DX Commanderとのシグナルの比較したかったが、強風で三脚に

ガイロープを４本使ってしまったため、DXCは立てられなかった。



高さが４mしか取れなかったにもかかわらずFBな交信結果がでました。

高さが十分に取れないコイルを使ったマルチマルチバンド八木アンテナよりは性能がいいかもしれません。

何と言ってもフルサイズですから。





Hex Beam Antenna その1

Peanutでお世話になっているOM局から譲り受けたHex Beam。

半径3m弱で18〜50MHzの5バンドが可能な2エレ八木の変形。絡まったヒモをほどくのに手こずり完成に2時間を要した。

いざ三脚に乗せようと思ったら、塩ビパイプが柔らかく長すぎて乗せられなかった為ここで終了。





どの程度使えるかはまだ未知数。



何年も前にラジオパーツジャパン？でアメリカ製を参考に試作したものらしい。

好評なら量産ラインにという事だったようだが、世に出ることはなかったようだ。



アルミ板とグラスファイバー釣竿6本を使って14MHzも出られるものを作ってみたい。





海外では割とメジャー。　でも日本で流行らないワケ。



アメリカの住宅地ではＨＯＡ(Home Owner Assosiation) の力が強くて、

町の景観が良くないという理由でアンテナを高く上げられない事が多く、

屋根の高さを超えて設置できないという問題があるようです。

高さがそんなになくても比較的高く性能を維持できるHex Beam.



日本国内のメーカーで販売していない。　使用するには海外から輸入するか

自作するしかない。　コスパを考えると選択肢が八木アンテナになるのは当然。



自作に興味がある当局のような人間には非常に興味が沸く。







ネットより無断拝借











次回に続く

























Congrats to myself on achieving 200 entries wkd

記念すべき200番目のworked entityがアフリカのRwanda。

実際には本当にworked出来てるのか怪しいところも幾つかあるが、とりあえずの節目の数字。　目標は200 Confirm。

こんなベランダアンテナでも、なんかDXerになったような気にさせてくれるのがDigitalの良いところ。

ATU買うお金がないのでモノバンドの自作ツエップ

今朝一つ疑問に思ったのが、LOTWのアップロード。　手動でアップしていないのに昨日のQSOがもうLOTWに載っている。

どういう事なんだろう？　最近DX用のログとして使っている”Log4OM2”に自動アップロード機能があるのだろうか？

It’s weird huh??

Ham Fair 2022

待ちに待った３年ぶりのハムフェア

自粛など考えることもなく、２日間休みをゲット。

アイボールいただけた各局ありがとうございました。



２日間の戦利品

FT240 フェライトコア、パッチンコア、１個２００円　コネクタ類全部で７００円

ミニパドル３０００円　CW Decoder Kit３０００円　1.4mロッドアンテナSMA端子 １０００円

エアバリコン９０００円　

前回のハムフェアの時から気になっていたMLA 48のブース

Magnetic Loopのエキスパート達

本当に話を聞いていると興奮してくる。

まさにアイデアのデパート。

楽しい2日間でした。





DXのための英会話 Part4

久々の更新

少しずつ追加していきます。





海外に住んでみないとなかなかわからないフレーズ

Nice to see you.      Good to see you.       初めの挨拶

Nice seeing you.    Nice talking to you.    会話の最後に使う

I'm leaving.   　　帰ります　　（まだ帰ってないのに　何故か進行形）





tend to ~  ～する傾向にある　　　～しがちである

テンタに聞こえるのでピックアップするのが難しい



英語は話さないと上達しない

My English is not good enough.

I don't speak English very well.

みたいな言い方を結構する方が多いと思いますが、１つレベルを上げるために

こういうのはいかかでしょう。

My English is limited to a certain extent.    私の英語はある範囲に限られています。

But I'm working on it.　　だけど、頑張っています。





I don't know that.      よく使いますよね。

でももう1つレベルを上げて、

( It's ) Not that I know of.     私の知ってるやつじゃない。





日本人これもよく使う　Do you know~

でもなんかヘンな感じ。　実際には、　　

Do you know of~   ～を知ってますか？　　　　　

Do you know about~　～について知っていますか？　　のほうがネイティブっぽいですね。

Since〜　〜なので、









違法無線で思うこと



平日の昼間、２ｍや４３０のFMを聞いていると、殆どがコールサインを名乗らない、いわゆる違法無線局ばかり。　街で見るダンプカーの大半にはアマチュア無線のアンテナがついていて違法行為は明らかなのに、なぜ取締が進まないのか？　どうすれば激減させられるのか？　自分なりに思うことを勝手に書いてみた。



1. 　法改正、罰則の強化。　消防・救急・防災無線などに悪影響を与えない場合の反則金も高くする。それから違反を行った本人だけではなく、使用事業者、運行管理者等も罰することが出来るようにする。
2. 　運送業・漁業などの移動で使用する場合、許可証を外から見えるように提示することを義務付け、許可の無い無線局は使用できないようにする。　自分のじゃないと言い逃れができないように、許可を受けている者のみ運転が許可されるシステムにする。　自家用車には適用せず、例えばモービル機を積んでる旦那の車を奥さんが運転しても何ら問題はない。
3. 　警察や電波監視官だけではなく有償でボランティアも監視が出来るようにする。関東総合通信局の高価な遠隔方位測定設備（DEURAS-D) などがなくても、アマチュア無線家の設備でも十分に監視できる。　緊急性のがなく妨害電波の発出の少ない違法通信の監視はそのボランティアが出来るようにする。　建設現場付近で測定すればすぐにでも違反車両を特定できる（はず）。　初期の段階で効果があれば、違反者に口コミで伝わり、大きな抑止力となる。
4. 　業務で使用できる無線の出力増大、チャンネル数も増やして使いやすくし　また、グループ通話が出来るIP電話など、アマチュア無線以外の運用の選択肢の促進を促す。
5. 災害時の非常通信は免許がなくても制限なく行えるようにする。

思いついただけ並べてみました。　もっといい文章に気がつけば修正していきます。

総務省さんは重大な電波障害行為を取り締まるので手が一杯なようで、もし定年後暇をもてあましているアマチュア無線家がいれば、アルバイトしてもらうという案。　違法局を追いかけて発信源を突き止める。　恒久的には続かないと思うので、数年間トライアルで。　ガッツリ罰金取ってアマチュア無線に還元してもらいましょう。国家試験代値下げするとか・・。

ナントカ.jpのサイトでよく見るのが、”＜免許を受けずにアマチュア無線局を開設＞○○総合通信局、捜査機関との共同取締で摘発した無線従事者に対して４３日間の行政処分”　そもそも開局免許持ってない奴が４３日免停食らっても痛くもかゆくもないわ。　意味がわからない。１００万円以下の罰金って実際にどれくらいの罰金を課されているんでしょうか？　一生後悔するくらいの罰金を払っていただきましょう。　違反なこと知っててやってるんだから悪質極まりない。

それと、たまに聞くのが、アマチュア無線のモービル機を積んだ車を免許を持ってない奥さんが運転中に職質を受けて注意されたとか・・。　更に実は奥さんも無線大嫌いだったら・・・。こういう事案を防ぐために、真面目にやってる大型車両でアマチュア無線を楽しんでる方には申し訳ないですが、営業車両での運用は許可制にする。

アマチュア無線は仕事では使ってはいけないと知っていながら、業務の間の暇つぶしについつい使ってしまう。　IP電話何かと違って、初期費用だけで毎月の通信代がかからない。

ただ、闇雲に追い出すだけではなく、彼らに代替えの設備をしっかり用意してあげましょう。　もう少しマシな業務用無線設備を。　出力アップと使用出来る周波数の拡大。なんならアマチュア無線バンドも少し分けてあげてもいいんじゃない。　無線人口減ってるし。

運送業界・建設業界は平日の祝日も仕事してるので、V/UHFが平穏なのは唯一大型連休と日曜日だけ。

建設工事などの業界団体への電波法令遵守の重要性を広く周知したりの努力はしてるんでしょうが、現行の法律では電波秩序は守られないのが現実。

真面目にやっている人が馬鹿を見るこの現状を一日も早く正してほしいと切に願う。

2023年5月31日　追記

7MHzの7.150あたりでDXされてるOMさん方、自慢話しのラグチューを３０分以上タヌキワッチしていたけど、１度も自分たちのコールサインを発放してない。　そういった場合のペナルティーってどうなっているんでしょうか？　注意で終わりですよね。

若い世代から老害って言われないように、自ら模範となる行動をしていただける事を期待します。











FTM-300D 購入 Wires-Xセットアップ備忘録

週末秋葉の某無線機屋さんのセールで買っちゃいました。



144/430MHzの出力アップとWires-Xデビューが目的。

Peanutでお相手頂いているOMさんが、海外と交信するならWires-XのAMERICAN-LINKが良い。とおっしゃっていたので、

トライしてみることにした。









しかしながらYAESUさん。

取扱説明書がなんとも不親切。Wires-X編の他にWires-Xポータブルデジタルノード編と別れていてネットからダウンロードしなければならず、PDNを接続するために別売りのケーブルが必要なことを数日経ってから知った。



まず最初のトラブル。

Wires-Xのソフトウェアを立ち上げると、「Wires-Xで利用可能なオーディオデバイスが見つかりません。デバイスを確認し、アプリケーションを再起動してください。」の表示が出て、PDNに繋がらない。

3.5mmのステレオジャックをUSB変換プラグを使用することで正常に接続可能となった。 ここまで丸１日を要した。

印旛沼のyoutubeの方、対策方法アップしてくださっていたので助かりました。



これでようやくソフトウェアが起動するようになり、OMさんとQSOできると思ったら、今度は相手の声は聞こえるが、こちらの声が相手に聞こえない。

これが２つ目のトラブル。　D-STARの時と同じ現象だ。　思わずポートの開放を疑った。

Webのプラウザの画面から http://web.setup/ で当局のルーターはポートの開放ができる。

指定の６つのポートを開放して再起動後、無事双方向で交信可能になった。　

PDNの接続だとポートは関係無いらしいのだが、他に直った理由が見つからない。



あとはQSOに慣れていくしかない。



実際に運用してみて感じたこと。　　※あくまでも個人の主観です。



常時接続しているのが150人くらいで、特にアクティブなのが数十人。

ある特定の人たちだけが、CQチャンネルでCQを出してそのまま10～15分QSOを行い、連続して使用してはいけないことになっているので、

数時間してからまたCQ。　Node to Nodeができる環境下でもCQチャンネルを占有。　ほかの人たちにも話を聞いてもらいたいのだろうか？

当局もタヌキワッチは嫌いなほうじゃなのでモニタしてるんだけど、話してる内容の趣味嗜好が全く自分に合わない。　ので、結局長居できない。

CQチャンネルである程度の時間QSOができるのは新しく始めた人たちへの「出会いの場」として非常に良いことだと思うけれども、もう何度もお互いにQSOしたことのある人同士なら何処かよそでやってほしい。



Wires-XのPCソフトのUIが見づらい。

たった今オンエアした人を時系列に表示できるようにして、その局をクリックするとすぐQSOできるとか、そういう機能がほしい。

個別チャット機能があったら嬉しい。



趣味嗜好が合う局の「お部屋」にお邪魔できるようになれるかどうかが、Wires-Xを楽しくActiveに使えるようになる鍵になる気がする。









KENPRO スクイズキー 治った！

　

MODEL KP-100

再開局当時、某オークションで落としたエレキー。電源入れてみると長点が鳴りっぱなしの事象。　完動品という事で落札したが、やはり安いのには訳があった。

途方に暮れて3年間放置状態。　まぁ、リグにはエレキーが内蔵されているので必要はないのだが、昔使っていたKATSUMIのやつが欲しかったんだが、値段が段違いだった。

何を思いたったか、突然引っ張り出して。ケースを開けて基盤を外してみる。　どこか半田とか経年劣化している所が目視できないかなぁと希望的観察をしていた。　基盤をひっくり返した時、突然長点の連打が止んだ。　どうやらケースのアースになんかの部品が触れたようだ。　そのピンポイントな場所の半田の付け直しをすると問題の事象が収まった。

これでPeanutのCWルームで遊べるかな
