毬タイプの布ボールの型紙 ～ エクセルの基本図形とフローチャートで作図します

毬タイプの布ボールの型紙（リンゴの型紙にも）を、正六角形の型紙 、 正五角形の型紙と同様にExcelの基本図形とフローチャートから描いてみました。

舟形多円錐図法を使っての作図は、毬タイプの布ボールの型紙 ～ リンゴの型紙にも 、舟形多円錐図法を使ってエクセルで作図します（2012/03/05） でご紹介しています。

今回はオートシェイブの基本図形とフローチャートから描いてみます。
布ボールの直径８ｃｍ、 貼り合わせの数は６枚を作図します。

１.「Shift」キーを押した状態で、「フローチャート：判断」をドラッグで「ひし形」を描きます。
　　描画したひし形を右クリックし「図の書式設定」→「塗りつぶし」→塗りつぶしなし、
　　「線のスタイル」→幅0.5pt、「サイズ」→幅=4.19、高さ=12.57 を入力して形を整えます。
２.「Shift」キーを押した状態で、「円／楕円」をドラッグで「円」を描きます。
　　描画した円を右クリックし「図の書式設定」→「塗りつぶし」→塗りつぶしなし、
　　「線のスタイル」→幅0.5pt、「サイズ」→幅=20.94、高さ=20.94 を入力して形を整えます。
３.描いた円をコピーします。
４.２つの「円」の右側と左側を「ひし形」の三点に合わせます。
　 「ひし形」の三点を通る円を描くことになります。
　　※必要により、水平線と垂直線を追加してください。
　　　 図は水平線のみ追加し、垂直線はセルの枠線としています。
　　※必要により、画面を大きくして作業してください。…表示→ズーム→倍率200％など
　　（↓↑キーで水平線やセルに合わせると確認しやすいと思います。）



５.「ひし形」を円の外側に移動し、２つの円に囲まれた範囲を「図としてコピー」し、
　 適当な場所に貼り付けます。
　 ※図はコピー範囲を色付けしています。実際は色付けの必要はありません。



コピー範囲を貼り付けた図　　　　　　　　舟形多円錐図法による作図と比較　　

　

６.これで、直径８ｃｍ、 貼り合わせの数６枚の型紙ができました。
　 舟形多円錐図法による作図結果（塗りつぶしたもの）と比較してみました。
　 少し、ふくらんでいますが十分使えると思います。

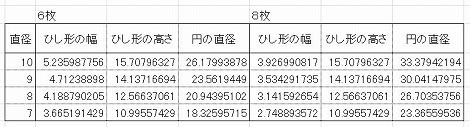

７.布ボールの直径…７ｃｍ、８ｃｍ、９ｃｍ、10ｃｍの４種類、貼り合わせの数…６枚と８枚の「ひし形」と「円」の幅と高さを表計算しました。参考にしてください。
　 ※「円」の幅と高さは同じで、直径としました。
