無線機の遠隔操作

以前から無線機を遠隔操作して単身赴任先から電波を出したいと思っていた

十数年前にICOMのRS-BA1というソフトとメインダイヤルで周波数やＰＴＴを操作するRC-28リモートエンコーダー を購入した

このソフトはパソコンからLANやインターネット経由で無線機を遠隔操作できるので自分の目的にあっていると思った

上図は無線機を遠隔操作のイメージ（RS-BA1の取説より引用）

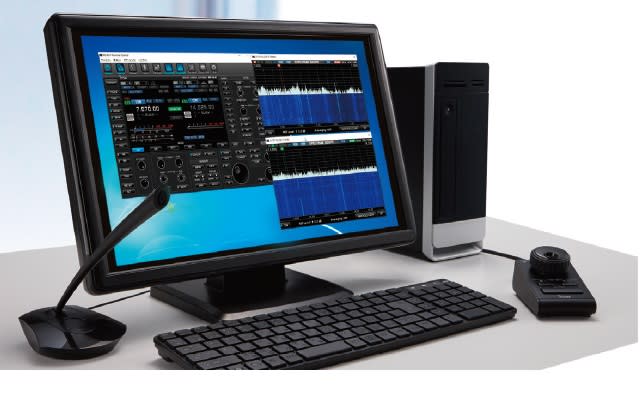

RS-BA1のリモートパソコン側のイメージ（ICOMホームページより）

メインダイヤルで周波数やＰＴＴを操作するRC-28リモートエンコーダー

ところが実際に使用してみるとうまくいかない問題が発生した

当時、私の無線機はUSBやLANの接続がなく、パソコンとの接続はREMOTE端子からRS-232Cでの接続のみであった

図のように音声はマイクとスピーカーを無線機とパソコンにアナログ接続して

無線機のコントロールはRS-232Cで行うのもだった

RS-232Cでの接続のスピーカーのボートレートは最速で9600ボーくらいで

無線機の周波数を変えているとデーターの遅延が始まり、ついには接続が切れてしまうことが、たびたび起きた

しかも、一旦接続が切れる無線機とパソコンを再起動をしないと再接続できないことがあった

これでは100ｋｍくらい離れた場所からの遠隔操作はできない

それから数年たってIC-7300を購入した

この無線機はUSB端子があり、このUSBから音声もコントロールもできた

これで遠隔操作が可能になったが、パソコンと無線機の電源オフオフ、パソコンのソフトの操作をする必要があった

パソコンの電源はWakeUpLANを使い、ソフトの操作はリモートデスクトップやVNCを使った

無線機の電源はAC100Vコンセントのオンオフがスマホでできる装置をネットで購入して使った

これらの操作が煩雑だったため、実際に電波を出すまでにはならなかった

それから、また数年たってIC-705を購入した

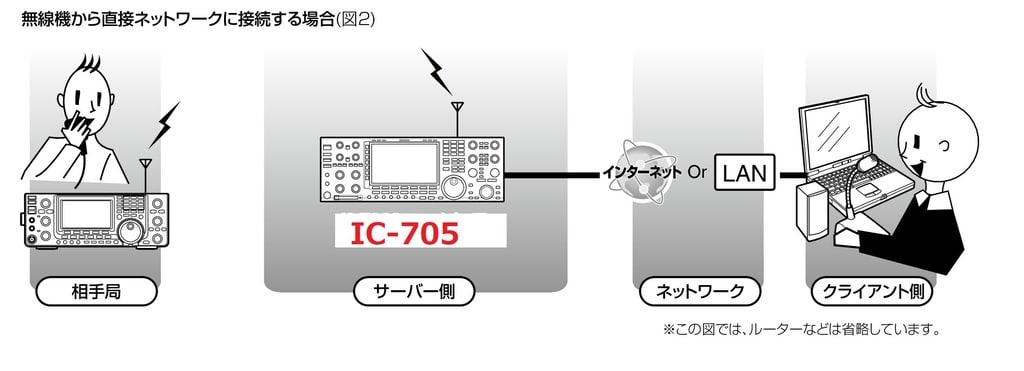

この無線機はサーバー機能を持っているのでパソコンに接続する必要がなく

無線機をWiFiにつなげれば遠隔操作が可能だ

気になっていた遠隔操作でのタイムラグはほとんどなく私の環境で0.1秒から0.2秒くらいの遅延なのでコンテストでも使えそうだ

十数年前に遠隔操作のサーバー機能をもつ無線機は１００万円くらいする高級機にしかなかったが、IC-705はコンパクトさも価格もよくできている

実際に運用するためには免許の工事設計の変更申請をしなければならない

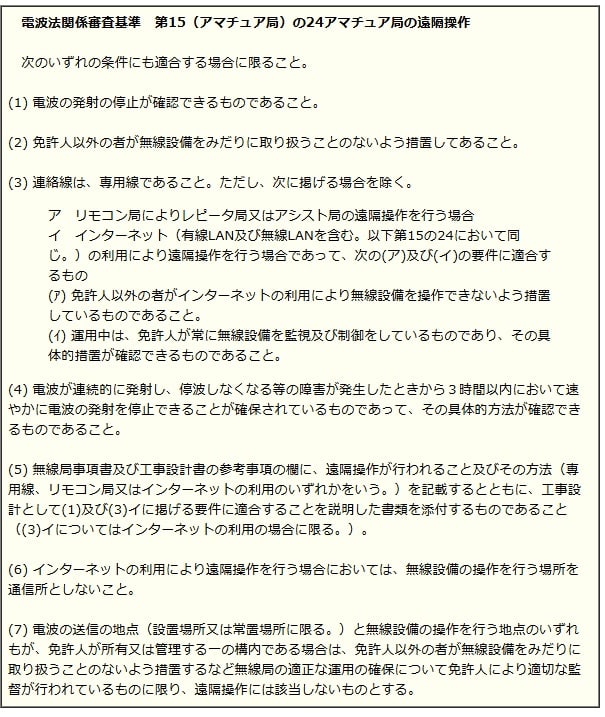

変更申請は遠隔操作を行うための要件に適合することを説明した書類を添付する必要がある

これらの書類は総務省、JARL、ICOMのホームページなどで記入の仕方や書式が手に入る

変更申請も無事に審査が終了して実際に運用している様子

マイクはパソコン用の１８００円くらいのスタンドマイク

運用しみて分かったことだがスピーカは、はじめはモニター内臓だったが、

ノイズ混じりの局を聞いているとボリュームを大きくするので音が割れてしまう

音楽鑑賞用のスピーカーにすると低音などが気になり無線には不向きだと思う

上に写っているようなUSB接続のパソコン用スピーカー３０００円くらいがちょうどいいと思う

ローカルのクラブ局員とQSOして音質やタイムラグなどの違和感はないと報告を受けた

これはもう充分に実用で使用きる

IC-7610とHDSDR、CWSkimaer接続

IC-7610はI/Q（In-Phase/Quadrature）出力がありパソコンとUSB接続をすることで、SDRソフトHDSDR上で、受信信号の処理とができる

また、HDSDRからのI/Q信号をCW Skimmerでデコードすることができる
その設定をする中で取説では、うまくいかなかったこと、ネットで調べたこととも違った点を覚え書きとした

設定のほとんどが取説のとおりだったが上図の2点は違った

パソコンがWindows11などの環境の違いがあると思った

まず、①のcom0comは以前に試してみてうまくいかなかった

このソフトはFT-8の設定でWSJT-Xなどのソフトを２つ以上使うときにCOMポートを複数使用することができるようになるものだ

同様のソフトのVSPEでは動作しているので今回はこれを使用した

少し苦労したのが②のIC-7610とHDSDRとCW Skimmerの３つの周波数を同期させることができなかった

HDSDR -> Option(F7) -> CAT for Radio -> Settingからも

CW Skimmer  ->  View -> Settings -> CATのどちらからも上図の

CW Skimmerに同梱のOMNI-RIGが起動するのだが、RIGの選択に[IC-7610]がない

取説では[Kenwood]となっているが、CW Skimmerの周波数が同期しない

ネットで[TS-2000]でうまくいったとの記事があったが、私の場合はだめだった

CW SkimmerのホームページでOMNI-RIGにRIG.INIがあり、この中にはIC-7610が存在していた

OMNI-RIGの最新版をダウンロードして、それをインストールしたらRIGの選択に[IC-7610]が出てきた

これを選択しするとCW Skimmerの周波数も同期した

IC-7610と周波数の同期が取れて全て正常に動作するようになった

これでIC-7610のモードがCWでQSOができるようになった

またパソコンに接続しだRC-28でIC-7610とHDSDRとCW Skimmerの３つの周波数をコントロールできて便利だ

上は実際に運用している様子

これは、いろいろ楽しめそうだ

電波の強度に対する安全施設

私の所有しているアマチュア無線局の免許には移動する局（５０W）と固定局（１００W）がある

今回、固定局（１００W）の免許の変更をしようと総務省関東総合通信局に申請書を提出したら以下の補正依頼がきた

「移動しないアマチュア局において、「10　無線設備の設置場所又は常置場所」又は「15　工事設計書」の変更（送信機・空中線の撤去を除く）を行う場合は、人が通常出入りする場所における電波の強度が基準値以下であることを確認した書類を添付してください」

調べてみたら２０２３年（令和５年）３月２２日に 法令改正があり 電波防護指針 の書類を添付する必要があるとのことだ

法令改正は記事で見てはいたが、このことは見過ごしていた

法令改正の内容は、空中線（アンテナ）からの距離で電波の強さを基準値以内にしなければならないとある

つまりアンテナから道路など一般の人が立ち入る場所までの距離が取れているかを証明する書類が必要だ

総務省のホームページに電波の強度に対する安全施設について詳細な説明があった

ここには、添付する書類をダウンロードすることもできた

またJARLなど、ネットでいろいろ調べて変更申請を再提出し、本日、審査終了になった



TS-700

Netflixドラマ『ゼロデイ』は出演が:ロバート・デ・ニーロで面白く見ているたら

第３話でサイバー攻撃の犯人のテロが作ったサーバー棟のシーンでTS-700が大きく映し出された

テロリストたちが使用していた無線機として登場したのだ

あまりにも懐かしくて動画を一時停止して確認した

この無線機はTRIO（現在のJVCケンウッド）１４４NHｚオールモード

私の記憶が正しければ当時、高校のアマチュア無線部で使っていたものだ

約５０年も前の無線機でも当時は高級機だった

写真はネットにあった取説の表紙



アンテナ磨き

移動運用に使おうと思い、倉庫に２０年くらい置いたままのアンテナを引っ張り出してきた。

このアンテナは１４４ＭＨｚの１０エレ八木で、ずつと倉庫のだったのでアルミさびでとても汚たないくなっていた。

アンテナを分解してアルミの部分だけにした。

アルミクリーナーでアルミさびを落とすと、白くなったがアルミの輝きはない。

先日、ステンレス鍋を磨いたピカールで研磨するとアルミらしい輝きが戻ってきた。

どうせ外で使うものだと思い、１回磨いてやめにした。新品のアンテナとまではいかないが、きれいになったので車に積んで持っていくのに問題はない。
