【タンスの肥やし】嗚呼、悲しき部品たち．．．その１

むしゃくしゃして買った。今は後悔している．．．
そんなパーツを晒します。

■デジタルカラーセンサー(S9706)

浜松ホトニクスというメーカーのカラーセンサーです。12ビットのデジタル出力です。
購入した直後に少し遊んだだけでSLEEP（放置）モードに入りましたｗ
起こす時が来るとよいのですが．．．

■圧電振動ジャイロモジュール(AE-GYRO-SMD)

村田製作所のジャイロスター(ENC-03RC/D)をモジュール化したものらしい。
サーボで遊んでた時に買ったんだよなぁ。
『ほほぅ？これが噂に聞くジャイロという奴か。ふーむ。』と、基板をしげしげと見ただけで、まだ電気を通したことは無いｗ
近いうちに使ってみたいとは思うのですが。

■デジタルコンパスモジュール(RDCM-802)

方位を8方向で取得できます。3ビットのデジタル出力です。
使ってみたいんだけど、取り付けが簡単にできないので放置状態です。
いやほんと、使ってみたいですよ、これは。しかしモジュールのくせにここまで取り付けしにくいのは如何なものかと．．．

■ソリッド・ステート・リレー

家電をマイコンで制御！夢の一つです
しかし、僕の知識では火事になりそうで．．．　←んなら買うなよ

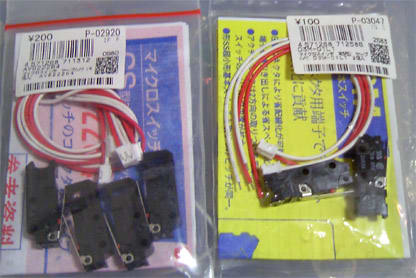

■マイクロスイッチ(AV622264、D3M-01L1)

未開封新品！ｗｗｗ
これはロボットの接触センサーとして使おう！と、買ったはいいけど、搭載する本体はいつできるのでしょう？？？？

■リチウムイオンポリマー電池

小さな体で大きなパワー！これで小型軽量化ができるぅぅ！ひゃっほー！
と、何も考えずにポチッとしちゃったけど、後で大変危険な物体であることが判明。
爆発動画を観て、僕ならやりかねんな．．．という訳で、全部新品のままです


上記以外に、まだ眠っているパーツがありますｗ
今でこそヤバそうなのは事前に自分で扱えるか調べたり、今必要かを考えてから買うようにしていますが、まじで勢いで買っちゃってた時がありました
そのうち第二弾をやります！

アクリル板イルミネーション（とりあえず）完成

アクリル板イルミネーションパネルが（とりあえず）完成しました！＼(^o^)／

アクリルは予定通り２枚重ねにしました。
１枚目はツリー、２枚目は飾りです。娘に絵を描いてもらいました。
フレーム（土台）をどうしようかと思いましたが、100均でフォトフレームのよさそうなのがあったのでスタンドと共に購入。
フレームの枠と内部の一部をホットカッターで切り取り、彫ったアクリルをホットボンドで固定しました。
あとはLEDを固定してできあがりです！
LEDは１枚目の下部中央に白色LED、２枚目の右上と左下にフルカラーイルミネーションLEDを取り付けました。
その際に気をつけたのは、LEDが5mmでアクリル板が3mmでLEDの方が大きいので、
光が別のアクリルに入らないようにマスキングした事です。
※黒色のビニルテープを買い忘れたのが一番失敗したと思ってるorz


そう。実はPSoCを使っていません。
試しにフルカラーイルミLEDを購入してみたところ、いい感じで光ってくれたんですよ、これが！
おぃおぃ、めちゃくちゃ楽チンやんか！ｗｗｗｗ
PSoC基板を作成したり、フレーム内に装着する手間と時間を考えると、LEDだけでいくと決めるのにそんなに時間はかからなかった。

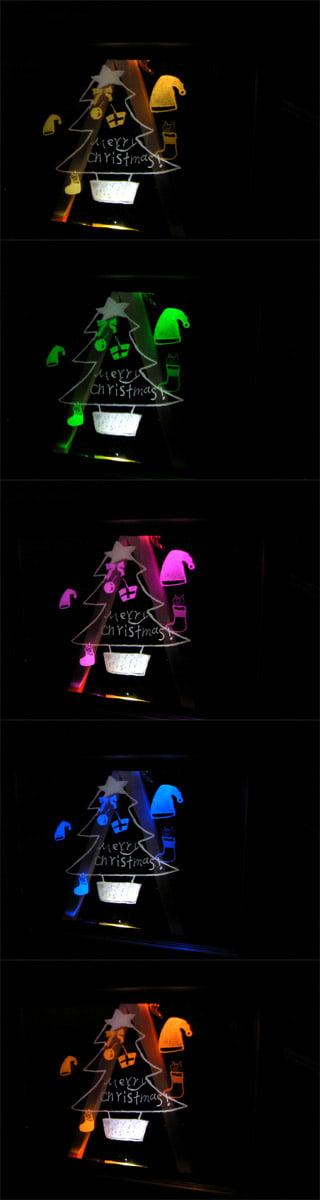

そして、光らせてみると．．．．


なかなかですね！
我ながら上出来です！
ちなみに、より現実に近づけるために画像のコントラストを調整しています。
写真そのままでは映りが悪いので

さて、あとはクリスマスが来るのを待つだけです

ジョイスティック改造

このところ忙しくてあまりやれていません＼(^o^)／

少し前にジョイスティックの改造を依頼されたのでサクッとやってみました。

俺『（シュボッ）ふぅ～．．．．用件を、聞こうか．．．．』
依頼人『連射ができるジョイスティックを持っているが、ボタンを押している間しか連射にならない。これをスイッチＯＮでフルオート連射にしてほしい！』
俺『．．．改造すれば．．．メーカーの保証がきかなくなるが？』
依頼人『それはわかっている。報酬はここに缶コーヒー代の120円を用意してある。頼む、引き受けてくれ！』
俺『．．．わかった。やってみよう。』
依頼人『おぉ、やってくれるか、mimipsoc13．．．いや、デュークＰＳｏＣ』

のようなやりとりのあと、分解してテスターで測ると、単純にボタンの配線にスイッチを並列でつければ良い事がわかった。

配線して．．．．


ホットカッターとホットボンドで上部へ装着。


フルオート機能完成！
もう一つ別のジョイスティックも同様にやりましたが、こちらはActiveLow(ボタンを押すとLow)の設計でした。

以前はこんな依頼がきても、そんな事できねーズラといって断っていたでしょう。
低いレベルの趣味でも人の役に立てたことは嬉しいですなー

灰皿ランプ

車内に付けた灰皿が夜になると暗くて見えにくい。
灰皿を照らすライトがほしい
んなら１００均で買って．．．いやいや、ここは一つ、ライトを自作してみようではないか。
仕様は
１．スイッチを入れると白色LEDが点灯／消灯
２．電源は電池
３．できるだけ小さく作る
以上。

とりあえずブレッドボードで試作。動いた＼(^o^)／
では基板に．．．．と、ここでどうせならPSoCを搭載してインテリジェンスなライトにしたいな～！と欲が出た。
出たんだけど、実際何をつけよう？
５分ほど悩んだけど、とりあえずライトが欲しいので当初の仕様で作りました。
高輝度なので少ない電流で明るいですね　灰皿を照らすには充分です。

実用度が第一だけど、何か遊びを加えたいので、ネタを考えます。

サイリスタ[SF0R1G42]

電子工作マガジンを見ていたら面白そうな部品を見つけました。
サイリスタというもので、ゲートとカソード間に電圧をかけると、アノードとカソード間に電気が流れる。この状態になると、ゲートとカソード間を切っても電気が流れ続けるらしい。PSoCでやればなんてことないけども、何故かソソられる部品．．．。うーむ、使ってみたい。

という訳で、マルツパーツでGETしたサイリスタ[SF0R1G42]です。しかし、これは生産終了品だそうで
さて、どれがゲートでどれがアノードか？？検索するしか脳のない僕はいつものように検索した。
品番を正面にして、左からゲート、アノード、カソードの順番でした。他の型番でもだいたい同じみたいですね。

下の回路図でON-SWをONにするとLEDが点灯。SWをOFFにしても点灯したまま。
そしてRESET-SWをONにすると、LED消灯。
再びON-SWをONにするとLEDが点灯。SWをOFFにしてRESET-SWをONにするとLED消灯。
．．．．とまぁ、こんだけなんですが．．．．なんか感動！ｗｗｗｗｗ

GPSモジュール[GPS-52D]

2つのGPSモジュールを入手しました。

１．ＧＰＳレシーバモジュールキット(秋月)
　GPS-52D。電源が3.3V固定、測地系がTOKYOがデフォルトでなければなぁ．．．
　あと、ケーブルが付属しないので配線が必要、しかもピッチが狭いｗ　とりあえずオマケで付いてきたRS232Cやバッテリバックアップは付けてないｗｗ　ま、そのうちに。

２．高感度小型ＧＰＳモジュール(ストロベリー・リナックス)
　4800bps固定でなければなぁ．．．、それと、ちょっと高いなぁ

で、共にNMEA形式でデータを出力しますが、出力されるアイテムに違いがあったのでメモ。
１．秋月版　　 ：$GPGGA $GPGSA $GPGSV $GPRMC $GPVTG $GPZDA
２．Ｓ・Linux版：$GPGGA $GPGSA $GPGSV $GPRMC

秋月版の方が情報が多いのでお徳かも。値段も安いし。ただし、組み立てが面倒ナリ。
