バリオス メカニカルシール交換作業①

バリオス号の冷却水漏れ修理パーツ



日中は春の陽気

交換作業に取り掛かりました



まずは水抜きから。

ウォーターポンプ下にあるドレンボルトを緩めて冷却水を抜いていきます。



下側には受け皿

気圧が加わっていないので、この時点での水量は少ないです。



ラジエターキャップを開けると圧が加わり一気に流れ出します



冷却水を抜いている間に、イグニッションコイルを交換していきます。



プラグコードを抜いていきます。



コードの長さを合わせてカット



ボディーに取り付けていた箇所が錆てる・・・



ペーパーで研磨



購入したイグニッションコイルを取り付けようとして

サ・・・サイズが



本体・取り付け部分の長さが全然違うやん

購入してから3か月・・・

おまけにコードも切断してもうた

バリオス適応やったと思って購入したが・・・ショック大です





冷却水が抜けたので、ボルト4本抜いてポンプ取り外しに取り掛かります。



ウォーターポンプカバーの内部に大きな腐食はありませんね



パイプ類を取り外し。



ウォーターポンプのインペラボルトを緩めて取り外し。



内部にコゼ跡がありますね。

交換歴ありなんだ



メカニカルシール本体を抜き取り



千切れてる



冷却水を処理してから、続いてオイル抜き



ウォーターポンプ本体を取り外し



ん

多数の異物が溜まってますzo

ラジエター内部の錆とかですか

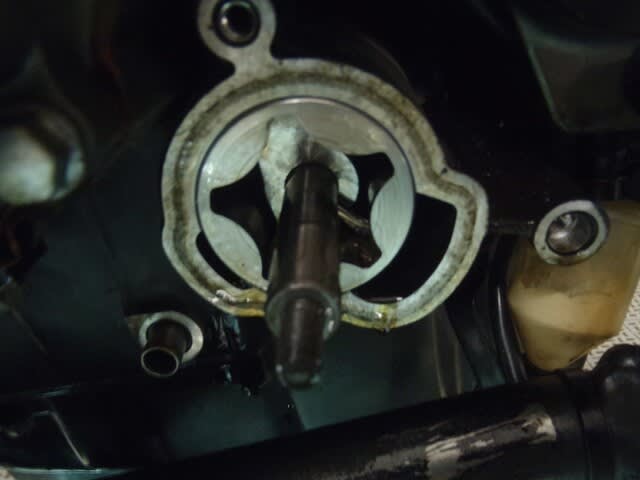

これがオイルポンプ



オイルポンプのインナーローターに溝があり、シャフトのピンと組み合わせて力を伝達する仕組み



ピンを抜いて穴位置を確認

内部をパーツクリーナーで洗浄後、ピン位置を確認して組付け完了です。



つづく
