M.2 SSD の値段がこなれてきてるので、
H97-PLUSに装着すると、どんなものかと思い立ち。
「
Intel 600p Series SSDPEKKW128G7X1」を購入。sofmap で 6,650円(税込、送料込)でした。
ASCII.jp による
製品情報（2016年09月13日）
「
Intel SSD 600p」シリーズは、高速な転送速度を実現する
NVMe規格の
PCI Express Gen3 x4対応M.2 SSD。
ところで、
H97-PLUSのM.2ポートの対応規格はというと。
※ASUS公式サポートHPより Intel® H97 chipset :
1 x M.2 Socket 3, , with M Key, type 2260/2280 storage devices support (both SATA & PCIE mode)
「
Socket 3, , with M Key」とあるので、
PCI Express規格の「NVMe SSD」に対応してはいるが、
[PCIe 3.0 x4]規格ではなく、
転送速度10Gb/sな[PCIe 2.0]帯域までしか対応していないようです。Intelに限らずM.2SSDは、大容量SSDになるほどリードライトスペックが高性能のようで、転送速度10Gb/sまでの帯域サポートの H97-PLUS なら、今回購入した128GBモデルでもよいかなというか、価格も安いから。
マザーに装着後、
UEFI BIOSのEZモード画面に、M.2 SSDデバイスは表示されないようです。（H97-PLUS BIOS 2603）
「Advancedモード」の「Boot/起動」タブの最下位置にある「Boot Option Priorities/起動優先順位」の一番下に表示されていました。
-----------------------------------------------------------------------
CrystalDiskInfo 7.0.5 x64
対応転送モードの欄の表示が「PCIe 2.0 x2」なので、やはりH97のM.2スロット転送速度は10Gb/sが限界みたい。
-----------------------------------------------------------------------

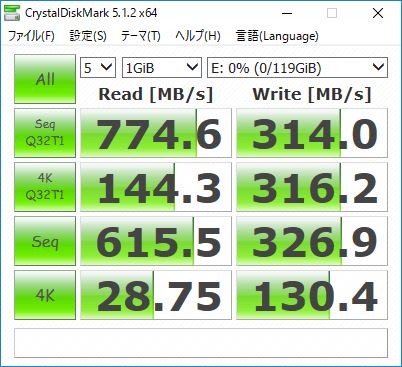

CrystalDiskMark 5.1.2 x64
SSDPEKKW128G7X1 のベンチマーク結果がネットでなかなか見当たらないので、フォーマット直後にベンチマークしてみた。
PC構成は、
前回と同じ。
ほぼ公表スペック通りで、 6.0Gb/sなSTAT3SSDよりちょっと良い位な速度に感じました。
-----------------------------------------------------------------------
CrystalDiskMark 5.1.2 x64 (C) 2007-2016 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes
Sequential Read (Q= 32,T= 1) : 774.623 MB/s
Sequential Write (Q= 32,T= 1) : 314.015 MB/s
Random Read 4KiB (Q= 32,T= 1) : 144.303 MB/s [ 35230.2 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 316.200 MB/s [ 77197.3 IOPS]
Sequential Read (T= 1) : 615.524 MB/s
Sequential Write (T= 1) : 326.944 MB/s
Random Read 4KiB (Q= 1,T= 1) : 28.747 MB/s [ 7018.3 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 130.367 MB/s [ 31827.9 IOPS]
Test : 1024 MiB [E: 0.1% (0.2/119.1 GiB)] (x5) [Interval=5 sec]
Date : 2017/01/12 15:05:18
OS : Windows 10 Professional [10.0 Build 14393] (x64)
ちなみに、ブートOSの入っている「
intel 530 Series SSDSC2BW120A4K5」のベンチが、↓。
1年間弱の使用SSDなので、若干の速度低下もあると思います。
-----------------------------------------------------------------------
CrystalDiskMark 5.1.2 x64 (C) 2007-2016 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes
Sequential Read (Q= 32,T= 1) : 493.175 MB/s
Sequential Write (Q= 32,T= 1) : 127.744 MB/s
Random Read 4KiB (Q= 32,T= 1) : 106.172 MB/s [ 25920.9 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 112.300 MB/s [ 27417.0 IOPS]
Sequential Read (T= 1) : 430.257 MB/s
Sequential Write (T= 1) : 127.165 MB/s
Random Read 4KiB (Q= 1,T= 1) : 20.593 MB/s [ 5027.6 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 101.613 MB/s [ 24807.9 IOPS]
Test : 1024 MiB [C: 40.7% (45.2/111.1 GiB)] (x5) [Interval=5 sec]
Date : 2017/01/11 18:45:40
OS : Windows 10 Professional [10.0 Build 14393] (x64)
