基板作り

.

必要に迫られて、基板作りに挑戦する事にした、

手始めにブラシレスICの基板をデザインしてみようと思うが、
とりあえず紙に原寸大の反転パターンができなければいけない、

どんなエディタでもよいのだが、使い方に慣れるまでが一苦労なので出来るだけシンプルなものがいいと思う、

エクセルを使って書いている人もいるらしいが、そこまでエクセルが得意なわけでもないので......と、
色々フリーソフトをインストールしてみた
イーグルも良いのだろうが、何か英語と言うのもあってとっつきにくい、

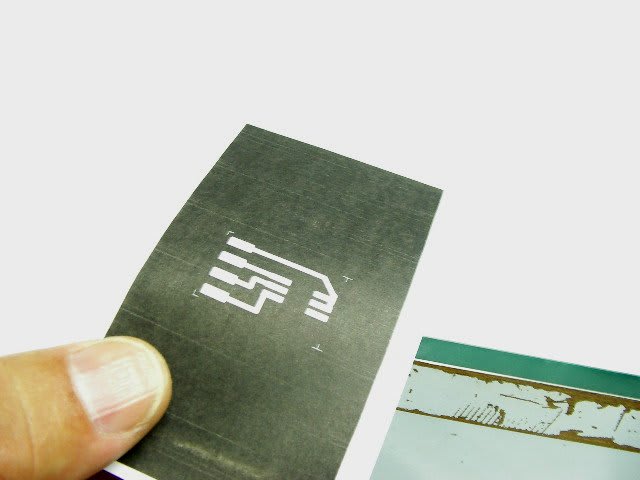

で、結局PCBエディタと言うのを使ってみた、わりと簡単で何も使い方を知らない状態から２時間後には、ちゃんとこんな物が出来上がった。

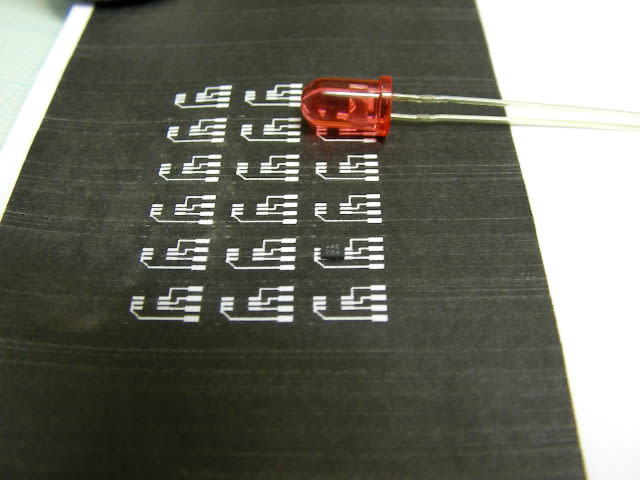

しかし我が家のプリンタはこうやって見るとかなり荒い仕上がりだ。
直接レーザープリンタがあれば良いのだが、貧乏所帯では買えないので
これをコピーするつもり、
下の青い紙に印刷して、さらに基板に熱転写して、さらにエッチングと言う長い道のりが待っている。




ここで、はた......と気が付く、あれ？反転でなくてよかったの？？
黒い所がトナーが付いて銅の上でマスクになるんだから、普通のパターンでよかった？？？？？（ばかだ～～～～）




そしてこちらの方は、コイルを８．５Ωほどに巻きなおして、回りだしましたが、
推力１．８ｇとトルクがぜんぜんありません、
試しに６オームの６ミリモータで比べると４ｇほど出ていましたのでまだまだですね、ちょっともう嫌になってきました。
