'03 FXD ギアカムともろもろ

2015-06-24 | TC-ギアドライブカムシャフト

昨日の作業と今日の作業

ワイヤー類を交換します

クラッチワイヤーもちょっとした事で オイルを出さずに交換ができます

よく壊れてしまうベアリングも同時に点検します

アクセルワイヤー交換とキャブ周りの作業です

ボルトが なくなっておりました②

マニホールドのフランジ交換です

シールの状態は 年式相応でしょうか

サンダンス製 フランジに交換 &キレイにしました

取り付け側も オイルストーンで面研です

共に交換が終わり

ハンドルも交換出来ました

続いて ギラドライブカムシャフト ギアカムに交換です

距離も10000kmですので テンショナーも まだまだあります

振れも点検も きちんとしております OKです

続いて ベアリングの交換です

ギアのポッチを合わせて 組付け

バックラッシュも点検

ついでに プッシュロッドカバーを磨いておきます

アウターのギアも ポッチを合わせて

ペーストをつけて組み付けです

カムは S&S509G カムです

こないだの マフラーのスタットボルト

折れなくてよかった

プラグの熱価が 違ってました

続きは 金曜日に

天気どうかな?



コメント

ギアカム

2014-07-02 | TC-ギアドライブカムシャフト

Sdim8132

お待たせいたしました

今日から作業開始します

遠くからの御来店ありがとうございました

'06 FXSTD で カム交換です ギアドライブに変更です

001

距離は 34000km

今回は テンショナーを気にしてというよりかは

カムを交換するのがメインです

フレの点検をして ベアリングも交換

002

サポートとポンプも交換です

カムは ポッチを合わせて 組み付けていきます

カムとピニオンのギアも ポッチを合わせます

Sdim8143

今回使用のカムは S&S509G です

Sdim8144

外したメッキパーツは

ここぞとばかりに キレイにしておきます

折り返し地点は 超えました

もう少し続きます



コメント

カム交換 ギアドライブ

2014-06-03 | TC-ギアドライブカムシャフト

Sdim8005

昨日の続きです

カムをギアドライブにコンバージョンです

'00 FXDX 距離は 40000km

気になるテンショナーは 大丈夫でした。

111

各部を点検 交換 組付けをしていきます

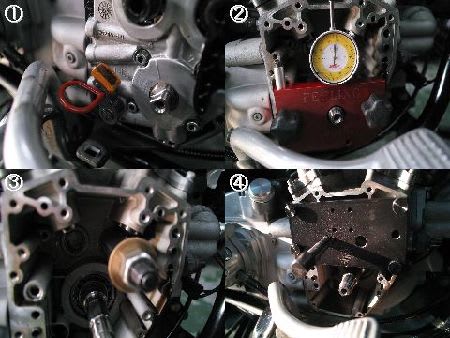

ピニオンシャフトの振れは 0.002インチで OKでした

インナーベアリングを交換します

ギアのポッチをあわせます

オイルポンプもカムサポートも 交換です

潤滑して組み付けます

Sdim8013

カムは S&S 509G です

コストパフォーマンスでは S&Sがお勧めです

ご希望であれば アンドリュースでも ギアドライブに可能です

ポッチも合わせてます

Sdim8014

その他 オイルポンプの アライメントをとりながら組み付けたり

ロッカーカバーも タペットを落ち着かせてから 組み付けて

作業完了しました。

エンジンは 明日掛けます

届いていない部品もありますが

明日 ロードテストしようと思います

そういえば

昨日 ばらす前に 圧縮測りましたが

前後とも 同じでした。

また 測ってみます



コメント

盆明け

2013-08-19 | TC-ギアドライブカムシャフト

001

世の中は お盆が明けました。

今年は休んでいないので 変な感じですが

もう秋はすぐそこなので お待たせしている作業を進めます。

盆明け 最初は 遠くからご来店いただいた '03 FXDLです。

お店は 100周年が 集まるお店になっております。

111

作業は 色々ですが まずは カムギアからです。

走行距離が少ないので テンショナーの摩耗はほとんどありませんでした。

シャフトも振れも見ております。 もちろんOKです。

222

ベアリング交換と カムのインストール。 ポッチを合わせを確認して。

オイルポンプも交換です。

FEULINGのハイボリュームです。アッセンブリールブで 組み付けております。

カムサポートも併せて交換。

333

ギアのバックラッシュの確認や こっちのポッチも合わせます。

なかなか磨けない ロッカーカバーもキレイに磨きましたが

やっぱりクロームが浮いてきております。

キャブトップの交換は ついでにと行きませんで

エアクリーナーを外して キャブを引っ張り出さないと 交換できません。

002

ひとまず 組み付けまで完了しました。

明日中に 残りの作業を完了して

水曜日 金曜日で ロードテストして

土曜日にお渡しできるように致します。

まだまだ 続きます。



コメント

昨日の続き

2013-04-17 | TC-ギアドライブカムシャフト

111

ガスケットが届きましたので 組み付けます。

カムは S&S509G です。

円安で 部品が随分と高くなってしまってます。

ポッチを合わせて

ロッカーカバーも組み付けますが

しっかりと プッシュロッドの状態を確認します。

ギアドライブは 完了しました。

未入荷の部品がありますので

今日はここまでです。



コメント
