今日午前の部は、広島県東広島市へ地デジBSCSアンテナ工事にお伺いしました。
良くご依頼頂く建築会社さんからのご依頼です。^^
ご新築おめでとうございます。
未だお住いでは無いでの仮の鍵で開けさせて頂き
玄関の中に用意して頂いているお手持ちBSCSアンテナをだして置きます。
最初にデザインアンテナでの測定は、完全にNGな状態です。
屋根上での八木式20素子での測定でも35dB前後でそれよりも品質がかなり
変化しています。
最後に用意している20素子ローバンドパラスタックアンテナでの測定でOKになりました。^^
![](https://blogimg.goo.ne.jp/user_image/71/9f/885407eb183eb1f60e2cd06235d6d142.jpg)
工事方針が、決まりましたのでアンテナを本組して準備です。
パラスタックアンテナは、でかいので脚立にかけて組立ます。
![](https://blogimg.goo.ne.jp/user_image/30/f5/7b1b415fb46b0e54d85aed08423d610a.jpg)
アンテナを屋根上に持って上がり マストに垂直器を取り付けしてから
![](https://blogimg.goo.ne.jp/user_image/70/8b/01c7c420470fa9dc378aa71065ca44a1.jpg)
上段4本のステーを張り終えた所で再確認測定です。
![](https://blogimg.goo.ne.jp/user_image/0d/c7/a200215a80f07cef6eaca70e6fbf474d.jpg)
大竹局14NHK総合 OKです。(広島本局は水平局、大竹局は垂直局です。)
増幅をかけての測定値です。
![](https://blogimg.goo.ne.jp/user_image/3b/06/a84c021dce009e357bd2f0ee09fc8cab.jpg)
大竹局15NHK教育 OKです。
![](https://blogimg.goo.ne.jp/user_image/2a/64/d405edb7c2a454ec68081ef5846268aa.jpg)
大竹局18RCC OKです。
![](https://blogimg.goo.ne.jp/user_image/6a/79/6524b3dbae830d3df809f17764cde514.jpg)
大竹局19HTV OKです。
![](https://blogimg.goo.ne.jp/user_image/05/a5/faafd69a87f79d80239d1a7c7046b1d2.jpg)
大竹局22HOME OKです。
![](https://blogimg.goo.ne.jp/user_image/58/da/3236552d12e383b5facdf6679308522d.jpg)
大竹局23TSS OKです。
何とか受信OKになりました。^^
![](https://blogimg.goo.ne.jp/user_image/7a/ee/b7c2e5f4a39507afa62c791889f3a314.jpg)
再確認出来ましたので 下段4本のステーを張ってこれで上下で
8本ステーで強度を保ちます。^^
![](https://blogimg.goo.ne.jp/user_image/71/99/e9128add120d7ce8c9af602477eebe6d.jpg)
お手持ちBSCSアンテナの準備です。
コンバーターへのケーブル接続は、防水接栓で仕上げて接続します。
![](https://blogimg.goo.ne.jp/user_image/4d/a6/72bb1b3f958285da96ab37a8b9634dbb.jpg)
上から 防水キャップを被せて2重防水処理です。
BSCSアンテナをマストに取り付けしてから・・・・・
![](https://blogimg.goo.ne.jp/user_image/29/52/e1038da204e4ce6b90cbf25964f34a2a.jpg)
BS OKです。
![](https://blogimg.goo.ne.jp/user_image/67/fc/65093afb34f99fd1d8895aec60e5bb0a.jpg)
CS OKです。
![](https://blogimg.goo.ne.jp/user_image/50/ed/90c04c5947fe2b97c7c464a3cd0c935d.jpg)
地デジBSCS混合スースターへのケーブル接続もやはり全て防水接栓で仕上げてから
接続します。
![](https://blogimg.goo.ne.jp/user_image/7b/4a/e34b83b7693e2473877642b2962173aa.jpg)
こちらも上から 防水キャップを取り付けして2重防水を行います。
![](https://blogimg.goo.ne.jp/user_image/79/8e/a1b32d1a6018a77e5b87643b90e79782.jpg)
屋根上部分は、こんな感じで工事しました。
![](https://blogimg.goo.ne.jp/user_image/1b/d4/498f3780595514cc02e2df84ab98051a.jpg)
アンテナケーブル引き込み口までの配線は、積雪対策で下段ステーに絡めて
配線します。 着雪してアンテナケーブルをひっぱられない様にです。
![](https://blogimg.goo.ne.jp/user_image/33/fc/7cf124c7855eb296258e9f73b21bd5d1.jpg)
樋裏をビニタイ(耐候型)で固定して配線して
![](https://blogimg.goo.ne.jp/user_image/35/f4/a3dd5c1c3cabb034a2a0a92d4275210a.jpg)
引き込み線への接続も防水接栓で接続します。
![](https://blogimg.goo.ne.jp/user_image/28/41/9603a5fc8cf63f8b1b34f7bf7da27485.jpg)
上から防水ブチルゴムテープで巻いて更に2重防水処理を行います。
![](https://blogimg.goo.ne.jp/user_image/39/12/9bdc76c88227662f1472720b14a3ad88.jpg)
最後にブラックビニテで仕上げてから 樋裏にビニタイで固定です。
![](https://blogimg.goo.ne.jp/user_image/6a/16/969bc68b32ef58182e2b3260adf82dbe.jpg)
2階点検口を開けてから ブースター電源部を設置して既設の
5分配器に接続です。
これで地デジBSCS受信準備出来ました。
各お部屋にて確認測定です。
![](https://blogimg.goo.ne.jp/user_image/0f/32/c14b20ab5738fbd3562376f972c4b200.jpg)
BS OKです。
![](https://blogimg.goo.ne.jp/user_image/24/ca/c02f067242252b6cc503489553bdc12a.jpg)

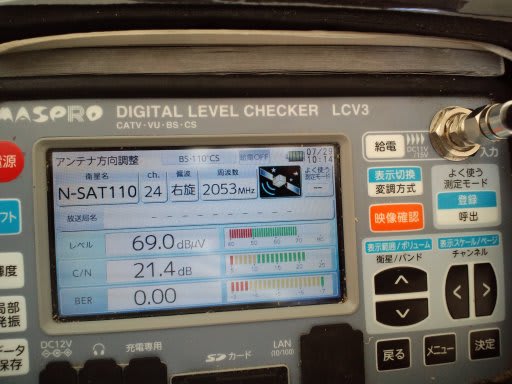

CS OKです。
![](https://blogimg.goo.ne.jp/user_image/4c/0d/96e3206a5752cf2b2945a10205cd26b2.jpg)
大竹局14NHK総合 OKです。
![](https://blogimg.goo.ne.jp/user_image/78/7a/1d5c705a3f55f7ce74e65e34e0bcccc6.jpg)
大竹局15NHK教育 OKです。
![](https://blogimg.goo.ne.jp/user_image/44/1b/e7f576ad43d4aa0d7a86d2e91e8df27d.jpg)
大竹局18RCC OKです。
![](https://blogimg.goo.ne.jp/user_image/12/85/9c9f01316051c4fc0bdd75865d01a274.jpg)
大竹局19HTV OKです。
![](https://blogimg.goo.ne.jp/user_image/26/49/955e73642618a55dd06f158adbc0136a.jpg)
大竹局22HOME OKです。
![](https://blogimg.goo.ne.jp/user_image/50/98/d191e87cf79779c3058d20b8d1c481a4.jpg)
大竹局23TSS OKです。
何とか大竹局が、受信出来ました。
広島本局側は、完全にNGな状態でパラスタックアンテナ(ローバンド)
を用意していて良かったな~^^
これでお引越し後 直ぐにテレビと楽しめますね。^^
ご依頼ありがとうございました。m(__)m
