みんなオカシイ～・・スタンドマイク～修理編？

実は、むか～し買った
アイコム（ICOM）製の無線機
IC-375（10W）機　オールモード機

■　その無線機に接続して使う、スタンドマイク！　■
ＳＭ－８　なんどす。

長年経つと、いろいろ出て来ますわな～
長年使っていなかったからなお更どす～
使っていても出るやろけど？
その中のＰＴＴスイッチなんだ・・・やっぱり 接点系

※PTTとは：プッシュ・トゥ・トーク (PTT : Push to Talk) は、送信ボタンを
押している時に音声送信状態となる、音声通話の方式である。

接触不良を起こしていたんだよ！
長年使うと、内部の接点が接触しなくなるんだよね～
原因の一つは、接点に塗布してあるグリスが
経年変化で硬くなり、おまけに金属の接触で
汚れて来るんだな～
なので、どうしても接触している面が接触不良を起こすんです。
で、スイッチを交換しようとしたんだけど
部品（スイッチ）が無いらしい～（？）
仕方ないから、分解して掃除でもして済ませようと
ネジを回して分解を始めましたよ！

そんな複雑な回路じゃないので
とりあえず目に見えるネジをドライバーで回しまくった。
そして、開けてみると・・・


※このスタンドマイクは、ＩＣＯＭ製のＳＭ－８と言うタイプなんだ！

2系統を接続して、切り替えて使えるんだよ！
もう、一系統のマイクケーブルはオプションなんだけど
入れてあるんだよね！
今は、故障して（送信不可）押入れで眠っているIC-726S
自宅でこの２台に繋いで使っていたんだけどね～・・・
これも引っ張り出して、実験＆研究の材料にしようと考えております。

ネジを外して、１系統のケーブルは外しました。
で、手前の左側がＰＴＴスイッチ　右側（黒）がＰＴＴ-ＬＯＣＫなんだ！
上の青く丸いスイッチ（Ｘ2）は、周波数ＵＰ/DOWNなんだね！
右の切り替えレバーが２系統の切り替えスイッチさ！


裏返すとねスイッチの端子がハンダ付けされているんだ！
そのハンダを抜かないとスイッチは外せない訳です。


※右に見える青いのがハンダゴテで溶かした
半田（ハンダ）を吸い込む奴ね！

本題ですが、ＰＴＴ＆ＬＯＣＫスイッチも交換したほうが早いんだ！
でもスイッチが無いから、仕方が無いのよね～
で、6箇所の半田を抜いて、スイッチを外しましたよ！
ほんと言うと、スイッチの分解なんてやりたく無いんだよ！


※昔、使っていたICOM　ＩＣ-375無線機です。

PTTスイッチは、問題無く外して分解して
接点の汚れを拭き取って組み立て＆ハンダ付け・・終了～
そして、今度はPTT-LOCK（プッシュLOCK-スイッチ）
※押すとLockされ、押すと解除されるやつ・・・

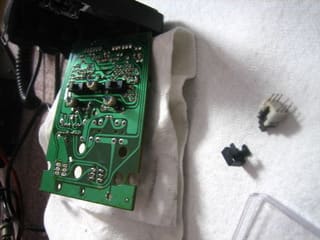

※スイッチのハンダを抜いて、スイッチ本体を外して
分解してみた図！

接点は黒く汚れたグリスで覆われていました。固まっていましたよ！？





※こちらがLOCKスイッチ側を外した基盤です。




ところが、スイッチを分解した時に小さなスプリングを飛ばして
しまったようなんですよ！・・・
探しても見つからないので諦めましたけど・・・
とりあえず、接点を拭き取って組みましたよ！＆ハンダ付け～

※取り付けないでそのままテストしてみたら
PTTも機能しなかった。

つまり、PTT＆PTT-LOCKスイッチは
回路上繋がっているんえだね～
だから、SPを飛ばしてしまったスイッチでも
取り付けてハンダ付けしておかないと駄目みたい！
または、ジャンパー線で短絡すればいい・・・
※後で何処かで似たようなスプリングがあったら
組み込むか、キーステムにスプリングを掛けて
戻るようにしたいね！
後で、無線機やさんへ行って、同じようなのがあるか
探してみよう～っと！


無線機に接続して、PTTを押したら送信したのでＯＫ！でした。
なおったと言うべきですかね？（笑い）

IC-375は、最初！音がしなくて何かな～？？と思っていたんだけど
EXT SP端子の内部接点の復帰or接触不良と判った。
それにしても、メモリバックアップ用の電池が
いまだに生きていたなんて！・・・電池は何処にあるのかな？
後で開けてみるかな？・・・

まだまだ続く～アマチュア無線機器の修復レポ！？
今度は、KENWOODTM-841（430・1200+28）編どす。
これがまたけったいな構造をしてはるんや～
すでに分解済みで部品があるのか心配です。
すでにメーカー修理お断りみたいな？（爆）機種ですからね～
●バックライトが点等しない。
●POWER-ONで全表示点灯・・・おかしな動きをする。
●リセットかけると元に戻るようになった。
●本体の電池は3.2vもある。
●フロントパネルの電池は2.84vある。
ちなみに、キーが幾つか紛失してしまっている。（笑）
原因は、内部の止めスポンジの劣化の為

ここで一句！
いつまでもあると思うな親と金！？
ちょっと意味が違うかな？
いつまでも～使えると思うな電子機器！！
どこかで諦めてしまった方がいいかも知れません！？（爆）

このTM-841は、3バンドモービル機です。
実際は、430+1200MHzの2バンドなんですけど
別売りの28or50のFMユニットを入れると3バンド出来る訳であります。
随分と車載にて使いましたので、お役ご免でもいいんだけどね！？
きっと直らないと思うけど、一応やってみる事にしました。
駄目ならｍ各ユニットを外して売っちゃおうかな～売れるかな？（笑）

今時の無線機って、凄いね～目が点になりそうだす！
