ＣＯＭ３１２ 金属屋根材表面にサザ波リブを入れてより美しく・強くし仕上げるロールフォーミング

金属屋根材ハーパーズストロングルーフ、緩勾配・曲面屋根対応タテハゼ葺き工法である。

大きく緩やかな曲線を描くかまぼこ屋根フォルム。
長さ４５ｍ長尺成型金属屋根材ハーパーズストロングルーフ湾曲屋根にて、総合体育館・アリーナ空間をつくる。

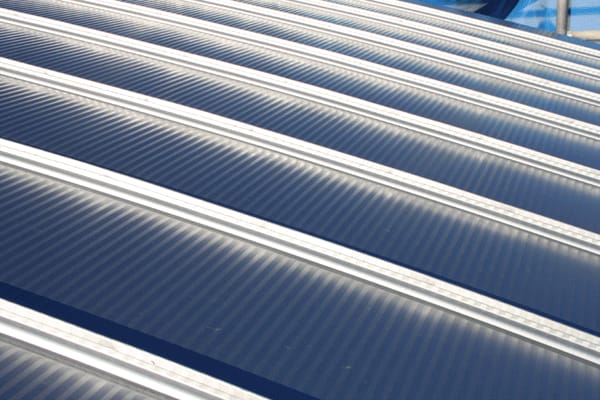

緩やかな曲線を、曲面成型加工をより美しくむせるために、金属屋根材表面に約６ｍｍのサザ波リブを入れてより美しく・強くし仕上げるロールフォーミングした。


ハーパーズストロングルーフは、建材試験センターの試験結果、水密性においては、屋根勾配５/１００　平均加圧５５０Ｐａまでの加圧に対して漏水を認められなかった。
耐風圧性においては、正圧４５００Ｐａ　負圧８０００までの加圧・減圧においても異常を認められなかった。





ＥＲＯＯＦ株式会社
http://www.eroof.jp

ＶＯＬ１８６ 円形ガラス屋根と有孔折板コラボレーション

円形ガラス屋根、エテルニットにてクロ－バー文様孔を加工して透ける屋根に新たなデザイン価値をもたらす。
単純な網入りガラスガラスだけで、万が一割れて落下をしたらエントランスを通行する人々に甚大なる危害を及ぼす恐れがあると、建築家がデザインを重視するとともに、安全性を考慮したフォルム。


詳細は下記のホームページにて御覧いただけます。

ＥＲＯＯＦ株式会社
http://www.eroof.jp

ＶＯＬ１５０ まるい円形にて空間をつくる

半径１４ｍの丸い円形空間、タテハゼ葺きを二段にしてテーパー加工成型した。
雨水を中心部に集め、軒樋の長さを節約することも考慮したデザインである。
最大成型幅１１５０ｍｍから最小成型幅１５０ｍｍまでテーパー加工が可能であり、自由設計に対応できる。


詳細は下記のホームページにて御覧いただけます。

ＥＲＯＯＦ株式会社
http://www.eroof.jp

ＶＯＬ１２０ワイドな働き幅１０２０ｍｍに化粧リブをつけて曲線を飾る

緩やかな曲面にて総合スポーツ施設の空間。ガルバリュウム鋼板にフッ素樹脂塗装を施しフラット葺き工法、丸リブを化粧につけて独自の意匠をつくる。
メイン・サブアリーナのほか、室内プール、幼児用プール、トレーニング室、ジョギングコースなどの設備が揃う総合体育館。


化粧リブつきフラット葺き工法
プロムナールーフ　
ガルバリュウムフッ素樹脂塗装鋼板　０．６ｍｍ
茨城県


詳細は下記のホームページにて御覧いただけます。

ＥＲＯＯＦ株式会社
http://www.eroof.jp

ＶＯＬ０８３商業ビルの最上階に屋根を化粧にして空間構成

ＪＲ線・東急線が乗り入れる五反田駅、ホームから西方面を眺めるとこの建物を見ることができる。最上階に設置した設備機器を囲うために、大きなパラペットと兼用して金属屋根にてつくった。
単純に真四角なすとんとした建物ではなく、商業ビルとして近隣にインパクトを与えた建築家の空間構成術。
銅板を人工的に緑青に化学反応させてつくった建材にて、外囲体を構築した。


丸リブたてはぜ葺き　ハーパーズストロングルーフ
東京都品川区


詳細は下記のホームページにて御覧いただけます。

ＥＲＯＯＦ株式会社
http://www.eroof.jp

ＶＯＬ０５０空間に緊張感を作り出す曲線、スカイウォーク

クリーンセンターの各施設を連結する円筒形渡り通路。
リサイクル施設・焼却施設・事務管理施設などを結ぶスカイウオーク。
グランドレベルはトラックなどが往来するために、安全通路と積雪しにくい形状にて、建築家が機能と外観デザインを決めた構造的技術力である。

プロムナールーフ
ＧＬフッ素樹脂塗装鋼板　０．６ｍｍ
秋田県秋田市


詳細は下記のホームページにて御覧いただけます。

ＥＲＯＯＦ株式会社
http://www.eroof.jp

ＭＡＸ　ＫＥＮＺＯ　株式会社
http://www.yaneya.co.jp

ＶＯＬ０３７湾曲屋根に連続性さらにもたせる

つつみこむような連続曲線が、やわらかく曲芸を極める。
湾曲屋根をさらに連続性をもたせ、曲芸を極めた屋根。特殊処理をしたジグラットステンレス鋼を素材にして、５０年間メンテナンスフリーの屋根を作り上げた。
ステンレス製造過程に作り出す特殊技法ステンレス鋼。
現在は生産中止である、耐久性にすぐれた製品であるが残念である。


プロムナールーフ
ジグラットステンレス鋼０．５ｍｍ
東京都大田区


詳細は下記のホームページにて御覧いただけます。

ＥＲＯＯＦ株式会社
http://www.eroof.jp

ＭＡＸ　ＫＥＮＺＯ　株式会社
http://www.yaneya.co.jp

ＶＯＬ０３５大きな弧を描く曲線美アリーナ

菊池高原へ向かう中腹に建設された、大小の大きな弧を描くメインアリーナとサブアリーナ。風が山すそを伝わって吹き上げる、耐風圧はより大きくなる。
板厚を０．６ｍｍ・働き幅を狭くいて、６４ｍを長尺ロール成型加工をして施工対応した。

ハーパーズストロングルーフ
ファインカラー０．６ｍｍ
熊本県菊池市




詳細は
http://www.eroof.jp 　　　　ＥＲＯＯＦ株式会社
http://www.yaneya.co.jp　　　ＭＡＸ　ＫＥＮＺＯ株式会社
ホームページにて御覧いただけます。

ＶＯＬ０３４ウエーブ形状の曲線を使った屋根を作る

建築家はさまざまな創造をする、曲線を使ったデザインにて雲のようなイメージを作り出し、やわらかく包み込む。
陽が室内に入りやすいように、快適さを確保しながら空間の構成をはかる。
ロール成型機を屋根のウエーブに合わせて、凹凸の曲線を一本一本ロール成型加工をする。
ふわっとした屋根を作ることができた。


詳細は
http://www.eroof.jp 　　　　ＥＲＯＯＦ株式会社
http://www.yaneya.co.jp　　　ＭＡＸ　ＫＥＮＺＯ株式会社
ホームページにて御覧いただけます。

ＶＯＬ０２８ジョイントカバーをつけないフラット葺き工法

ジョイントカバーを用いない金属パネル工法にて外壁を包み込み、クローバーを広げた形状の屋根をストロング３００にて施工しました。
６月から咲き始める２０００株の紫色の小さな花、ラベンダーがさわやかな香りを漂わせます。
戦後昭和２２年、食料増産のために開墾された琵琶湖湖畔から近い田中地区、広大な畑地が、標高２２ｍの高台に広がっています。
滋賀県高島市が食と農の交流を深め、安全で新鮮な農産物を利用者に供給する施設として建設された建物に、「プロムナールーフ」「ハーパーズストロングルーフ」にて建築家　岡田　哲史　氏のお手伝いをさせていただきました。

プロムナールーフＹ
ファインスチール０．６ｍｍ
滋賀県



詳細は
http://www.eroof.jp 　　　　ＥＲＯＯＦ株式会社
ホームページにて御覧いただけます。
