mbed LPC1114でSoftwareSerialライブラリの実験。

2013年10月03日 | mbed LPC1114FN28

LPC1114はシリアルポートが１つしかなくて不便なので、SoftwareSerialの実験をしてみました。

実験には、この SoftwareSerialライブラリ を使わせてもらいました。

また、プログラムの書き込みにはイカ醤油ポッポ焼きを使わせてもらいました。

イカ醤油ポッポ焼き の「シリアル・スルー モード」は、シリアルを使った実験に便利です。



この実験はLPC1114FN28のdp10とdp11を接続して、送受信をループバックしているだけの簡単なものです。

LPC1114FN28には、GNDピンが2本あるが、2本ともちゃんとGNDに接続したほうが良さそう。

手抜きして片方だけ接続したら時々挙動がおかしくなった…ような気がする。（これが直接の原因かは不明だが…）



実験に使ったプログラムはこれです。

SoftwareSerialは、8bit,No Parity,1Stop Bit 固定です。



イカ醤油ポッポ焼きはプログラムの書き込みが終わると「シリアル・スルーモード」になるので、すぐにデバッグを開始できます。

イカ醤油ポッポ焼きの詳細はこちらを参照してください。





実験使わせてもらった SoftwareSerialライブラリ は、そのままでは動かないので何か所か修正が必要です。

SoftwareSerial.h の修正部分

赤枠部分を修正してください。



　　　　　　　　－－－－－－－－－－－－　途中省略　－－－－－－－－－－－－－－





SoftwareSerial.cpp の修正部分

赤枠部分を修正してください。

デバッグにLEDを使用しているので、そこは必要に応じで修正してください。　



　　　　　　　　－－－－－－－－－－－－　途中省略　－－－－－－－－－－－－－－



　　　　　　　　－－－－－－－－－－－－　以下省略　－－－－－－－－－－－－－－



mbed LPC1114 + SoftwareSerialライブラリで、MARY基板の基板間通信の実験をしてみました。

MARY基板オリジナルの基板間通信は1wire双方向通信ですが、とりあえず片方向だけは動きました。



 ―以上―



関連する記事

・mbed LPC1114FN28を使ってみた。

・mbed LPC1114コンパイラでMARY基板を動かしてみた。

参考リンク

・Getting started with mbed LPC1114

・mbed LPC1114での遊び方

・LPC1114 pinout pictures

・イカ醤油ポッポ焼き

・DIP_ARM LPC1114FN28のプログラムをシリアルで書き込む

・フラッシュ書込み

・mbed LPC1114で「I2C接続の小型LCDボード」を使ってみた!

・mbedプラットフォームとmbed LPC1114FN28ファーストタッチ




10月2日(水)のつぶやき

2013年10月03日 | 日記
　robo8080　@robo8080　09:03

@micutil mbedで何かやりたいときは、ここが参考になります。うおーるぼっと もここで紹介されてます。ここに無いものでも、mbedのサイト内で検索すると大抵のものは出てきます。 mbed.org/components/

1 件 リツイートされました
返信 リツイート お気に入り
　田所 淳　@tadokoro　07:42

Leap Motionを使い倒そうという、オープンソースプロジェクト。 fb.me/2MbgFWvPQ

robo8080さんがリツイート | 5 RT
返信 リツイート お気に入り
　きゅーこん / でぃあばぁ　@cubic9com　09:17

Raspberry Piに日本語を音声認識させる方法について記事を書きました。あまり目新しい情報はございませんが、ご覧いただけると嬉しいです。?goo.gl/2AbUkO #raspi #raspberrypi

robo8080さんがリツイート | 6 RT
返信 リツイート お気に入り
　robo8080　@robo8080　10:50

おもしろい。　：　iPadをデュアルモニターとして使うのに便利なコネクター（動画あり） : ギズモード・ジャパン gizmodo.jp/2013/10/post_1… @gizmodojapanさんから

返信 リツイート お気に入り
　robo8080　@robo8080　11:06

おもしろい。　：　オラクルがRaspberry Pi内蔵の手作りタブレットキットを発表 mag.switch-science.com/2013/10/02/ora… @ssci_officialさんから

10 件 リツイートされました
返信 リツイート お気に入り
　robo8080　@robo8080　14:24

これいいな。　：　パナソニック、スマホを子機にできるコードレス電話機 - ケータイ Watch k-tai.impress.co.jp/docs/news/2013… @ktai_watchさんから

2 件 リツイートされました
返信 リツイート お気に入り
　たけおか (Shozo Takeoka)　@takeoka　14:55

極小Lispマシンできた。PIC32に超絶素朴実現。我ながら、ほのぼのする。
ln.is/twitpic.com/32…

robo8080さんがリツイート | 24 RT
返信 リツイート お気に入り
　たけおか (Shozo Takeoka)　@takeoka　15:00

PIC32極小Lispマシン、フリーセルが700以上あって、組み込みのスクリプトぐらいなら、割と使える。
ln.is/twitpic.com/4B…

robo8080さんがリツイート | 4 RT
返信 リツイート お気に入り
　robo8080　@robo8080　15:44

これをmbed LPC1114で動かそうと思ったが、残念ながらメモリが足りないらしい。　：　MARMEX_OB基板OLED日本語対応ライブラリ(MARMEX_OB基板OLEDライブラリ継承版) | mbed mbed.org/users/diasea/n…

返信 リツイート お気に入り
　Nambo　@nambon　15:42

溶剤でSuicaを溶かして基板だけを取り出し、iPhoneを分解して内蔵。『iPhone4S に Suica 搭載』 prantaso-ginza.jp/post/624131868…

robo8080さんがリツイート | 30 RT
返信 リツイート お気に入り
　Kazuhiro Abe　@abee2　18:56

90円のサウンドカードがRasPiのScratchで使えました。録音もOK。音センサーとしても使えます。メール便可。設定はこちら。 elinux.org/RPi_VerifiedPe… USBサウンドアダプタ PCグッドメディア楽天市場店 item.rakuten.co.jp/pc-goodmedia/2…

robo8080さんがリツイート | 1 RT
返信 リツイート お気に入り
　suupen　@suupen11　20:56

赤外線ラジコン(spinner)のマイコンを青mbedからLPC1114FN28に変更中。
プロポ側は新作で、約2時間、本体側は置き換えで1時間程度で仮組み＆移植できました。このスムーズさは感動ものです。#mbed #LPC1114 pic.twitter.com/LtpOnlae9j

robo8080さんがリツイート | 3 RT
返信 リツイート お気に入り
　nyatla　@nyatla　17:49

libMiMic for mbedにサンプルを追加しました。 nyatla.jp/mimic/wp/?p=723

TcpクライアントとWebsocketサーバ昨日のデモです。

robo8080さんがリツイート | 3 RT
返信 リツイート お気に入り
　robo8080　@robo8080　22:16

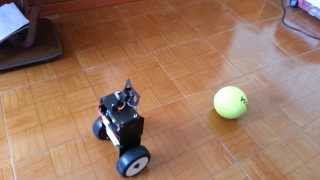

いいなこれ。 ： Raspberry Pi camera module openCV object tracking and following self balancing robot youtube.com/watch?v=3BJFxn…

_gdata_player

1 件 リツイートされました
返信 リツイート お気に入り
　robo8080　@robo8080　22:21

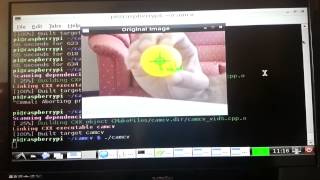

なかなか反応が良い。 ： Raspberry Pi camera module openCV object tracking and following youtube.com/watch?v=58xxn6…
