隼のヘッドライト(LOW)をHIDからLEDに交換 Part2 2019.02.24

前回の車検時にLEDを使ってからは、配光が微妙だったのでHIDに戻していたがHIDのノイズが原因でメーターの時計がずれるのでまたLEDに戻す

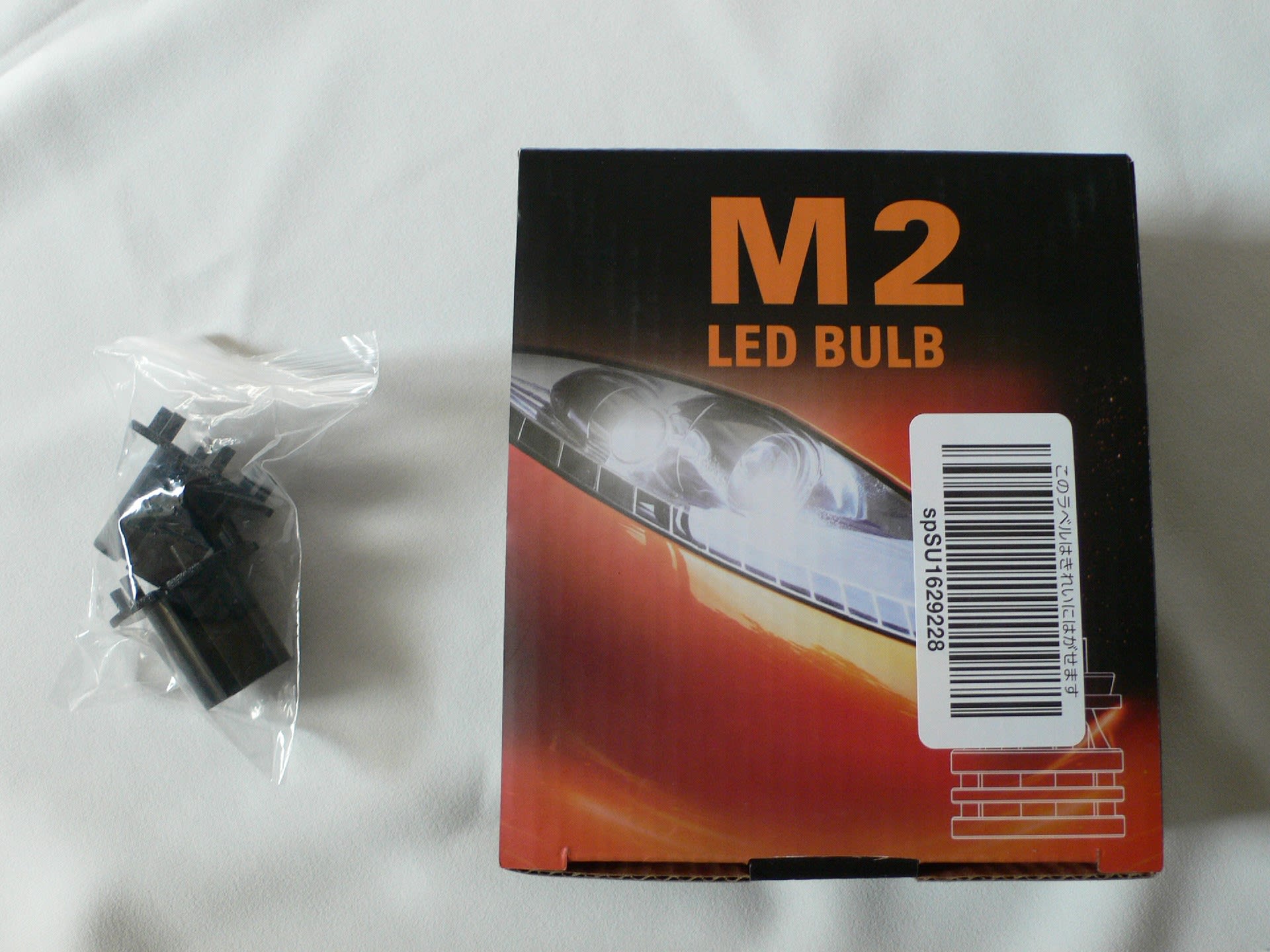

今回買ったLED



内容物



今回は取付角度調整可能なH7バルブを購入

さっそくHIDバルブを取り外す




H7アダプターではなくカラーで厚さ調整してあったの忘れていた



HIDとLEDバルブの比較、HIDバルブについているカラーの厚さの違いが結構ある


カラーの厚さがないと金具の押さえが効かない

LEDバルブをばらしてHIDバルブに付いていたカラーを入れようとしたが、、、


金属カラーの内径不足で使えないことが判明、白い樹脂カラーだけ内径がＯＫなので使う
一緒に買ったH７アダプターも内径が小さくて使えないことが判明



ホームセンターで水道関係のパッキンでよさげな物があったので試してみたら寸法ピッタシ



水道用パッキン１枚と白い樹脂カラーでバルブ固定用金具にちょうど良かった、２枚使うと厚すぎて金具固定できず


金具固定


カバーはカットしないとFAN部分が出ないのでカットして終了


バルブを前から見た状況

光軸比較　上がHID　下がLED



微妙に下に光軸がずれている様な、暗い所で見てみないと調整できない

ドラレコDN-13149ビデオカメラ交換の画像比較

ドラレコDN-13149のビデオカメラ交換を2月14日にした

それぞれのカメラで動画を切り出してみた

リヤ交換前


リヤ交換後


フロントカメラ


交換後のリヤカメラの角度がずれているので調整が必要、時間も直さなくては駄目
フロントも同じカメラなので比較してみた

ドラレコDN-13149のビデオカメラ交換 2019.02.14

ハヤブサのリヤにつけている上海問屋DN-13149のビデオカメラ画像が白っぽい気がする？
最初は透明感のあるクリヤーな絵だと記憶していたが残念、新品で9.000円ほどで売っていた時に2個くらいストックで買っておけば良かった


タイミングよくBikerProの補修用ビデオカメラが新品で出ていたので注文した

今の上海問屋DN-13149の状況

保管レンズキャップ付き


UV保護レンズ


横から

早速、取外してバラシ





熱収縮チューブとUVフィルターでレンズは汚れないと思うんだけど何か動画を見ると最初より白っぽい

バラしたUVフィルターと届いたBikerProビデオカメラ＆HDMI固定金具



UVフィルターを熱収縮チューブで固定





適当長さに熱収縮チューブをカット



横から

熱で炙ってカメラに密着させてUVフィルター固定



車体に取り付けHDMIケーブルに2種類の太さの熱収縮チューブを通して置き


カメラにHDMIケーブル装着、ここでキッチリ押さないとエラーの原因に


HDMIケーブル固定用の冶具をヘキサゴンで固定＆UVフィルターが抜けないようにタイラップで固定



先ほどの熱収縮チューブの太いものをカメラに被せて炙り収縮させ密着させる


次に細い熱収縮チューブを先ほど収縮させた熱収縮チューブに被せて炙り収縮させ密着させる


車体に装着






カバーを掛けて保管時にはキャップで埃防止



作業が終わったのが夜で凄い寒かった

隼のBluetooth B+COMデュアルトランスミッターの代替作業 Avantree Priva III

Bluetooth ランスミッターの代替品を決めてAmazonで購入

Avantree Priva III

これを注文した、決め手は小さい事と2台同時接続でもどちらも音質が劣化しないらしい
「Bluetooth Class1」の技術により、30メートルまで音声・音楽の送信が可能になりましたとの謳い文句が気に入った。
ある程度、車体から離れていても聞こえたほうが良い


早速、到着したAvantree Priva III


開梱


内容物


大きさ


スイッチなど操作部分


裏側（マグネットのステー付き）


とりあえずモバイルバッテリーに繋ぎ


スイッチON


ペアリング状態の赤青とLEDが交互に点滅



インカムを用意


ペアリング状態にしてすぐ設定出来た



スマフォからステレオミニピンでPriva IIIに繋ぎ送信されているか音楽を流して確認、OK!


設定終了後、２台同時接続の確認、OK!


Priva IIIのスイッチを入れっぱなしでインカムスタンバイ状態、モバイルバッテリーの電源を入れたり切ったりでエンジン止めた状況からの再スタートを再現したが２台同時接続、単発接続とも問題なし、再接続には１０秒ほどかかる事を確認した
Bluetooth B+COMデュアルトランスミッターの代替品として申し分ない

機能性に問題がないことを確認したので早速、実車に取り付け

BIKER MATEのコンバーターにUSB電源が予備であるのでこいつを利用



BIKER MATEのコンバーターに付属のマイクロUSBケーブルを挿してB+COMのミキサー出力線に付属の3.5 mmオーディオケーブル挿して
それぞれPriva IIIに繋ぐ


100均のポーチに余った配線とまとめて収納


テールライトの余った隙間に入れた
車両への取り付けは5分ほどですぐに出来た、もともとUSB電源があったのが良かった


全部終了した後にエンジンをかけて確認‼
ナビゲーションと音楽、レーダーの音すべて同時に使え雑音もなく狙い通りの交換ができた‼

隼のBluetooth B+COMデュアルトランスミッターの代替品考察

バイクに乗っているときにBluetooth B+COMデュアルトランスミッターからインカムに送信して色々と聞いているが頻繁に片側の音が消えたり小さくなる症状が多発している

問題の品、信号取り出し部分を触ると症状多発、良い具合なところで放置して誤魔化して使っている

現在のB+COMデュアルトランスミッターも2015年5月18日に交換しているので3年が過ぎている
が1代目は7年持ったので持ちは良くなかったか？

このパワケーブルも10年超えているが不具合は出ていない

調子悪ければ交換しなければならないがB+COMデュアルトランスミッターは販売中止で在庫はもうない

販売終了( ；∀；)

今のシステムは
⓵パナソノックのナビでナビゲーション＆音楽→ミニステレオピンで出力
⓶レーダー探知機 セパレートタイプ CR970si→ミニステレオピンで出力

外付けスピーカーが標準なのがいい（最近は内臓スピーカーばかり）

⓷SYGN HOUSE オーディミクスチャー2→⓵と⓶よりミニステレオピンで入力→ミニステレオピンで出力
⓸B+COMデュアルトランスミッター→⓷でミックスされた音をミニステレオピンで入力
⓹インカムを使いBluetoothにて⓸の音とスマフォの通話
上記機器を使い完璧に使えたいたので⓸のB+COMデュアルトランスミッターの代わりを探す

代替品の条件
電源は車両のキーON&OFF連動とできるだけ小さく

Bluetooth トランスミッター ＆ レシーバー XTONEK


HEM-BLVTTRE


Avantree Priva III
この3種類があるのでこの中から選ぶ
