洗車による電気系統トラブル記

　先般ジムニーＪＡ１１Ｃを高圧洗浄器で洗車した際に、室内ダッシュボード内も洗浄したことから、ＥＣＵ（エンジン制御コンピュータ）が水を被り、燃料ポンプ不動作の障害発生

障害原因が判らず難儀したが、その経過は以下のとおり。
・エンジンかからず。　先ず点火確認－ＯＫ
・燃料ポンプ作動音がしないので、ポンプ端子電圧確認→電圧なし、ポンプ－ＯＫ。
・燃料ポンプリレー作動振動を手で確認するも”カチッ、カチッ”なし。
・燃料ポンプリレーを交換してみたが、変化なし。

洗車による影響であることは確かなのだが、これでお手上げ・・・。配線を確認すべきなんかぁ・・・！

・その後に、ポンプはＥＣＵでＯＮ－ＯＦＦ制御していることに気付く。
・ＥＣＵプリント基板を裸にして、ヘアドライヤーで乾燥→エンジン始動


ＪＡ１１の燃料ポンプ回路は下図で、その制御は以下の通りである。
・イグニッションＳＷをＯＮ後、５秒間：ＯＮ
・エンジン回転中：ＯＮ
・上記以外：ＯＦＦ

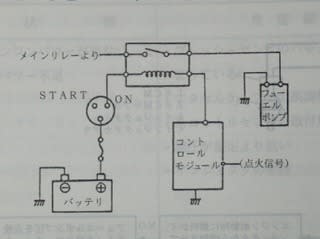

　ＪＡ１１の燃料ポンプ回路図（一部修正）

　なお、上図はサービスマニュアルの１１０頁の図であるが、一部実態と異なるため修正した。（修正が汚く見難いが・・・）

　サービスマニュアルには、他のページに下図の回路図は２ヶ所に記載されているが、これも実態と異なり、これ以外にも違いが目立つので注意が必要だ！

　実態と少し違う回路図

実際のポンプ回路について巻末の電気回路図で確認したのだが、ここにも間違いがあった。メーンリレーと燃料ポンプリレーが並んで記載されているが、これら２個のリレー内部図が間違っている。
操作コイル側と接点側の絵が逆に描かれている。
