E36 2din化とエアコンパネル移設

E36くらいの年代の欧州車は、オーディオのスペースが1dinというクルマも多いかと思います。今回はそれを2din化して、今風にCarPlayを使えるようにしてしまおうという話。30年(近く)前のクルマでワイヤレスCarPlayが使えたらなかなか良く無いですか⁈ 2024年の今、E36の2din化に興味のある人がどれほどいるかはわかりませんが、それなりに色々とがんばったので記事にしてみます。

さて、私のクルマには買った時にはエクリプスの1dinインダッシュナビがついていましたが、流石に古くなって使い物にならなくなってきました。一方、m235iの方で使っているCarPlayが便利なので、E36でも使えるようにしたいなーと思ったのがことのはじまりです。

ひと昔、いやふた昔?前なら1dinインダッシュナビは色々あったと思いますが、今どき1dinインダッシュのディスプレイオーディオなんて無いに等しいですし、1dinに小さい画面が付いたモデルもあまり便利とは言えなさそうです。そうなると必然的に2dinのモデルが欲しくなります。

E36に2dinをインストールするためには、それなりの加工…少なくともエアコン操作ユニットの移設が必要となります。以前から、Etsyでそのためのキットを売っているのは知っていたのですが、背後にあるヒーターと干渉して、特にオートエアコンの後期モデルではそのままでは組付け出来ないなどの情報がいくつかあり、一筋縄ではいかなさそう。とはいえ、どうしてもやってみたくなり、ある程度の加工は覚悟の上で挑戦してみることにしました。

キットには2dinの枠、エアコン操作ユニットの前面パネル、そしてエアコン操作ユニットとOBC(オンボードコンピュータ)の間を埋めるスペーサです。Etsyには複数のセラーが似た商品を扱って居るので迷いましたが、結果的にこちらのオーストラリアからのセラーさん(Auto3DPrint)から買って良かったと思います。

キットに含まれる長方形のエアコン操作ユニットの前面パネルは、3Dプリント用に前面の意匠が若干単純化されているものの、純正とそっくり交換できるように設計されています。この辺り、3Dプリント愛好家として気持ちはよくわかります。素材はABSとのことですが、柔軟性もあり、プリント品としての自体の品質はなかなかだと思いました。

前面パネル単体を移設予定の箇所に合わせてみるとこんな感じ。オンボードコンピュータと同列に、コンソールのエッジに嵌まる感じで固定する設計の様です。

で、この位置にエアコン操作ユニットを当ててみると、後方はがっつり干渉。ここからはユニットを当てながら、後部の干渉部分をひたすら削って行く地味な作業。結果的に後方左右ともに加工することになりました。特に左側はコネクタ青いギリギリまで削ってやっと何とか収まる感じです。このほかにヒータダクト側をヒートガンで炙って凹ませる、という方法をとっている方もいるようです。

さて、何とかエアコンユニットが収まったらもう一息。もともとこの位置には、シガーソケット部と繋がった小物入れがあるので、そちらもカット要です。カットすることで、固定が若干心元なくなるのですが、とりあえず外れてくることは無さそうです。

さて、いよいよ本題の2dinのディスプレイオーディオですが、今回、数ある製品の中から、コレだ!と思い選定したのがアルパインのiLX-705DMという海外モデル。

Alpine - iLX-705DM Premium 2DIN Digital Media Station, car stereo featuring DAB+ digital radio, Apple CarPlay and Android Auto compatibility

iLX-705Dは多分国内仕様のDA7Zと同等のものなのかな?って感じなのですが、これらのモデルは前から見ると7インチ画面の2dinサイズですが、筐体は1dinで、その筐体が画面後ろ下半分にあります。ところが派生機DMは画面後ろ上半分にあり、元々1dinのスペースしかないE36の2din化に最適なのでは?!と思いこのモデル挑戦してみることにしました。結局、それでもクルマ側も加工することになったのですが…

さてさて、私のクルマには先述の通りもともと1dinナビが付いていたのですが、これはカナック企画の取付キットを使ってインストールされていました。調べてみるとこのキット、パイオニアなど複数ブランドからも発売されていたようです。
現物を見ながら色々考えた結果、このキットのブラケットを加工して使う事にしました。
ただ、そのままつけると画面が飛び出し過ぎるため、無加工でという訳にはいかず、最終的にオーディオ筐体の穴に直接m4のネジを切ると言う荒技?を使い、ブラケット及びクルマ側の干渉部分を切り落として、なんとかいい感じの位置に収めることが出来ました。

kanack カナック企画 KK-G32DE 取付キット 価格：5,720円（税込、送料別) (2024/6/17時点)

主役の2dinディスプレイオーディオが固定出来たら、最後は枠です。
2din化キットの枠は汎用品なので、若干干渉がありカット要。そして固定方法は特に用意されておらずスキマにはまるだけなので、あまりキッチリとは行きませんが、まあ遠目に見れば見栄えはなかなか悪くない感じです。

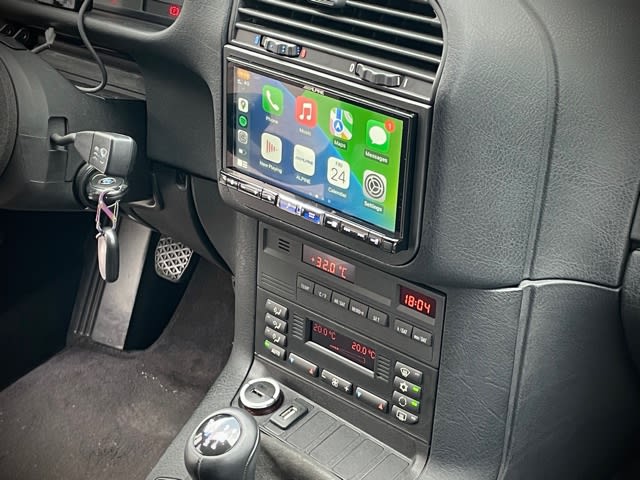

どうでしょうこの違和感！90年代生まれのE36にCarPlayの画面が映っている、このなんともミスマッチな見た目が達成感をもたらしてくれる2din化作業でした。
