コーン（？）でちょっと復習

「Push/Pull(押し出しツール）」「Scale（拡大縮小ツール）」「Follow Me」の復習をコーン作りで行いました。

(1)正方形を描く。



(2)「Push/Pull(押し出しツール）」で正方形を上の方へ押し出し厚みを作る。



(3)押し出した上の面を選択し、「S」を押し、拡大縮小モードにする。「Ctrl」キーを押しながら、ハンドル（赤色）を動かし「0.98」あるいは「0.97」程度縮小する。あるいは、クリックした後、縮小率をキー入力する。いずれにせよ、下のステータスバーの右にあるウインドウで確認しながら行う。



真ん中にコーンの円錐形の底面を描く。中心は正方形の２辺の中点をカーソルでなぞった後で中心があると思われる場所にカーソルをもっていけば、下の図のような状態になる。２辺の黒点からの点線が交わったところが正方形の中心。



中心が確認されたら、適当に円を描く。



「Push/Pull(押し出しツール）」で円を上に押し出す。



今描いた円柱の上の面を縮小し、コーンを作る。「S」をクリックすれば下の図のように拡大縮小モードとなる。同じく、「Ctrl」キーを押しながら、ハンドルを動かすか、クリックした後、縮小率を直接キー入力する。



縮小した状態の図。

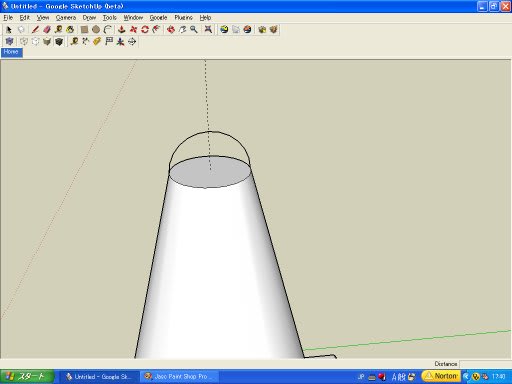

コーンの先端は丸みを帯びているので、それを作る。まず、Construction Lineで中心線（破線）を引いておく。円弧ツールで半円を描く。

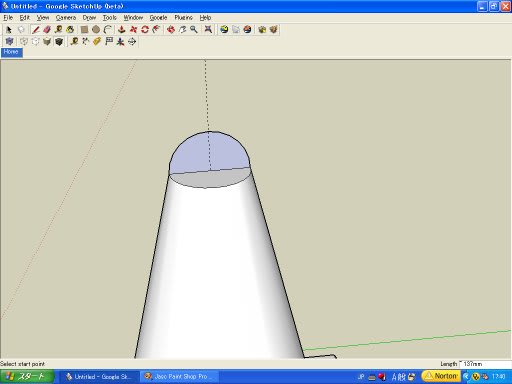

半円の端と端を鉛筆ツールで結ぶと半円の平面ができる。



次に、コーンの上の面の円周を選択ツールで選択する。

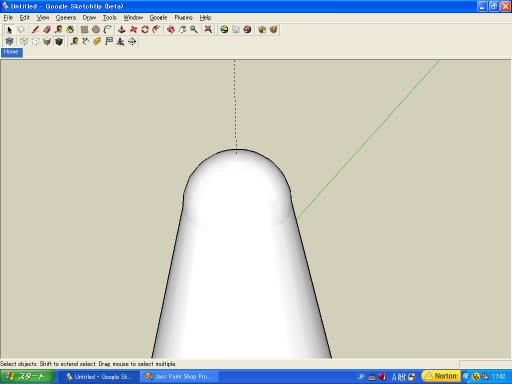

「Tools」→「Follow Me」を選択し、半円をクリックすると、以下の図のようになる。



余分な線を隠す。当該の線を選択し、右クリックすればメニューが表示されるので、「hide」を選択する。



底面の段差については、滑らか(「Soften Edges」)にしておく。



そして、最後に色を塗って出来上がり。
