こんばんは、平成１０年トヨタクラウン、室内灯LEDバルブ交換続きです。

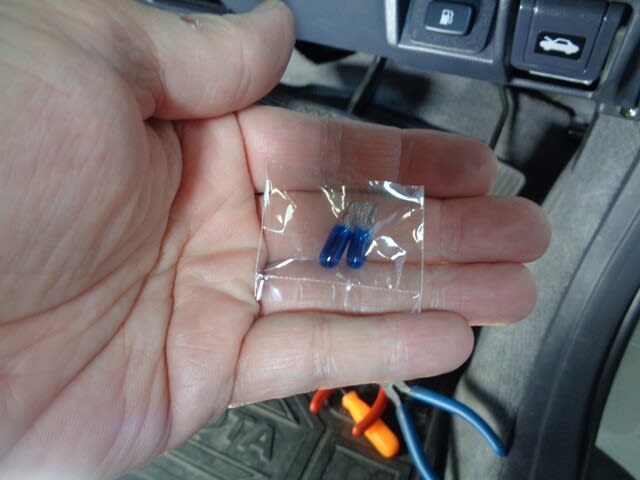

LEDバルブはオーナー様が持って来た物を使用します。

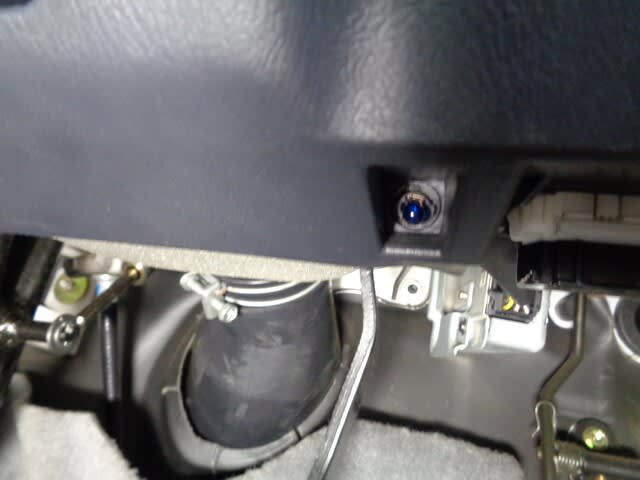

運転席アンダーカバーの室内灯を交換します。

電球交換ですが狭くて指が上手く入らないですね、何とかしてLEDバルブに交換しました。

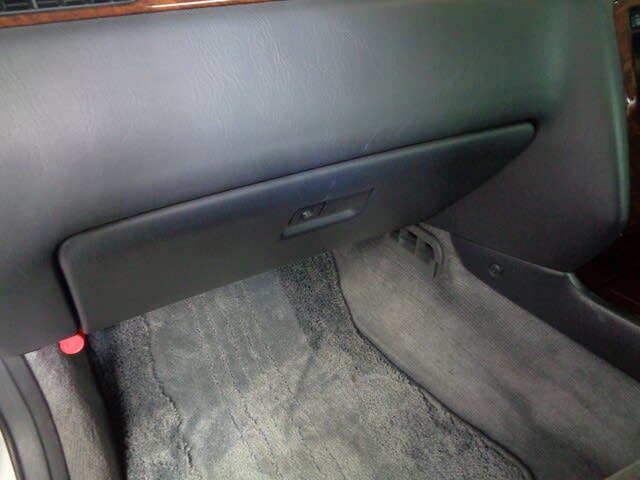

助手席側のアンダーカバーの室内灯も交換します。助手席側は奥の方に有るので余計にやりにくいですね、

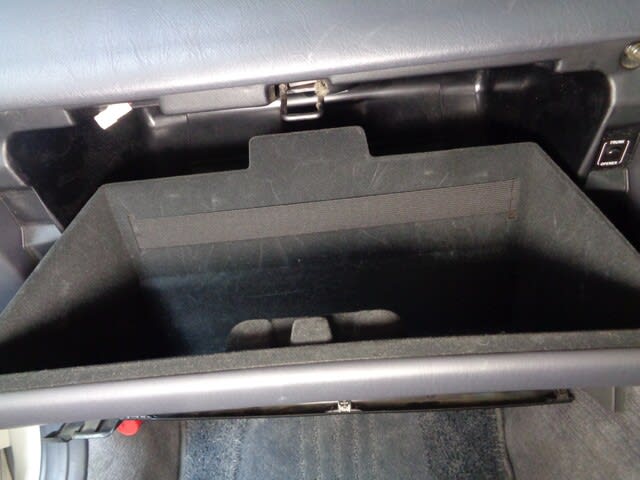

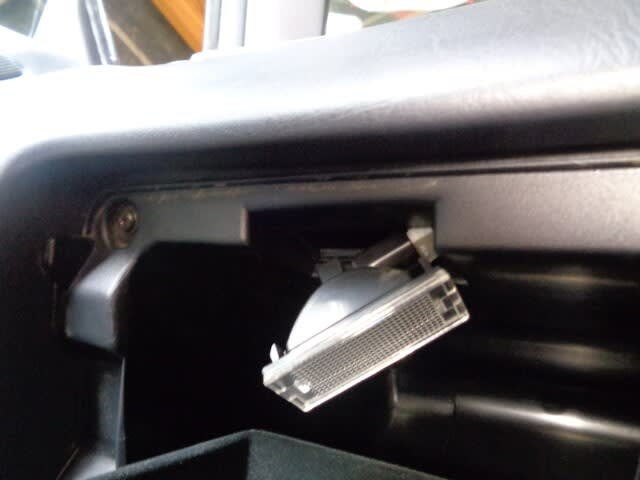

何とかLEDバルブ交換しました。グローブボックスの室内灯交換します。

本体はハマっているだけなので無理しないで外します。

配線カプラー外します。

本体外れたら、

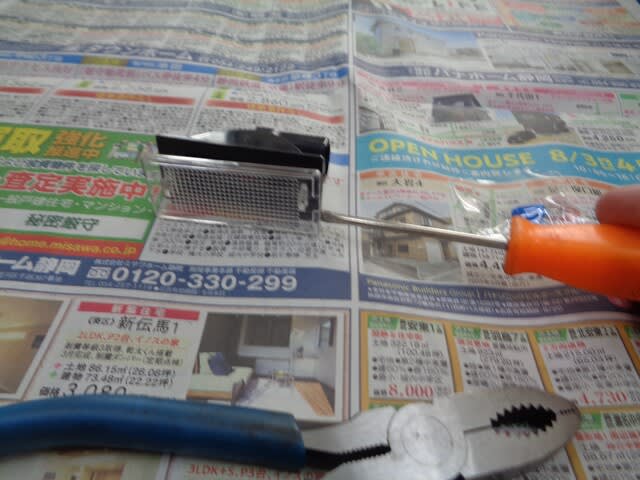

本体のレンズカバーを外しますが、

固くハマっているので気を付けて外します。

割れずに外れたのでLEDバルブに交換しました。

カバー付ける前に点灯確認したいので配線カプラー戻します。

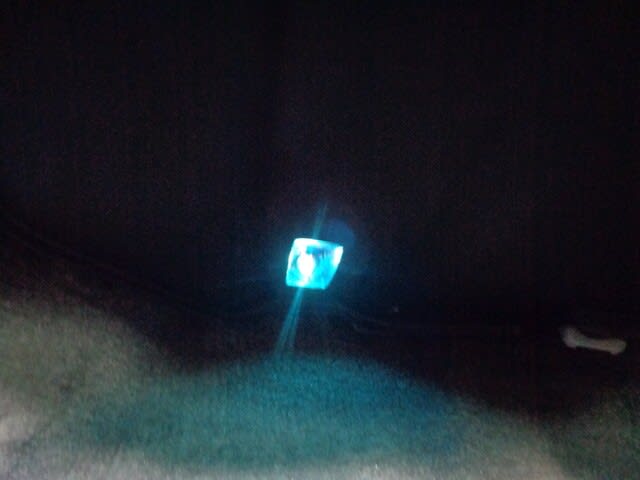

アンダーカバーは点灯しますが、

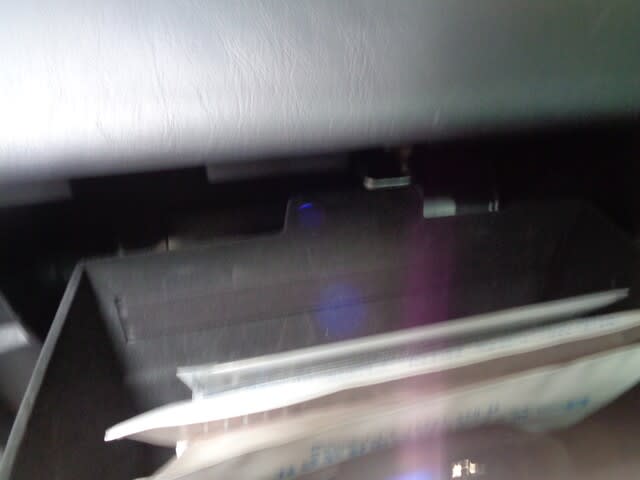

グローブボックス内は点灯しません！

実はここでミスしてしまいます。グローブボックスのスイッチが駄目だと思いグローブボックス外します。

アンダーカバーの爪バネを外して、

アンダーカバー外すと、

止ネジが4本有るので外します。

爪バネを外してグローブボックス外します。

エアーバッグの配線も外します。

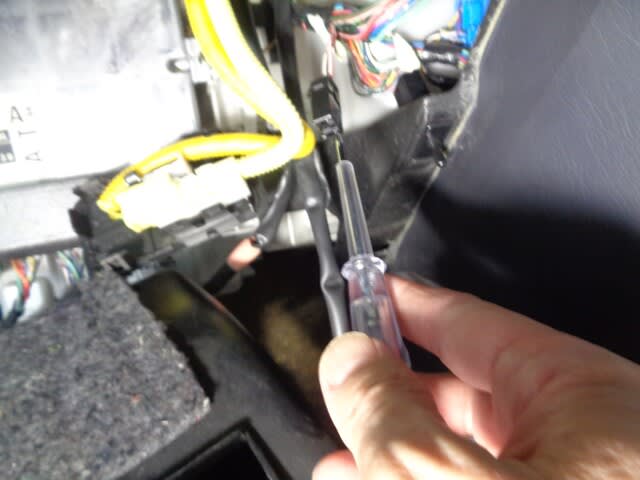

グローブボックススイッチのカプラー抜いて通電確認、

電気が来て無いのでスイッチ不良では無く配線がおかしいのかな？

ここだけのリレーは無いと思うのでオーナー様に相談します。考えながら他の箇所のLEDバルブ交換します。

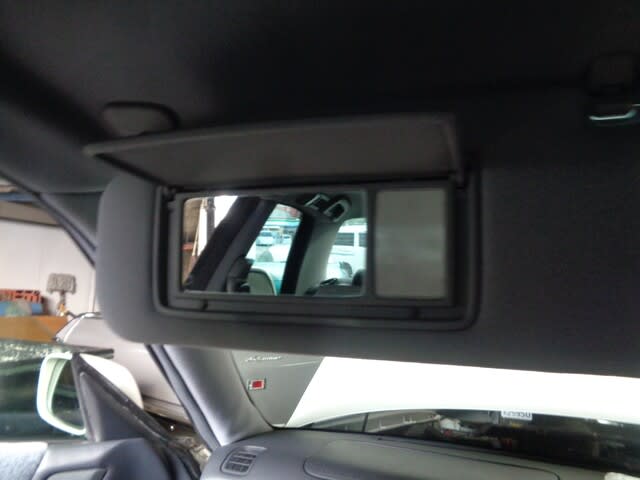

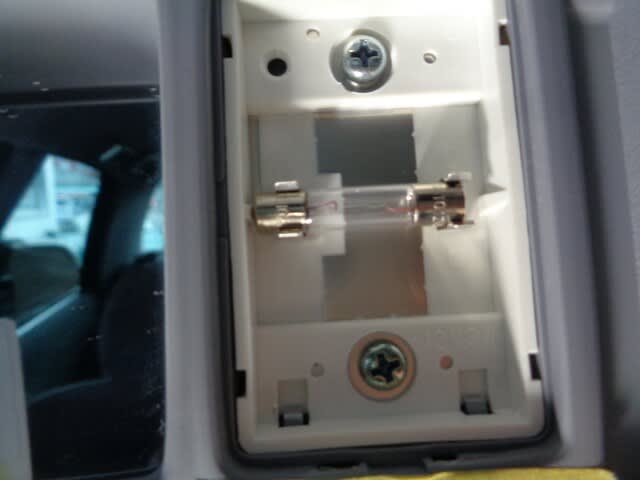

サンバイザーのバニティミラーの電球交換します。

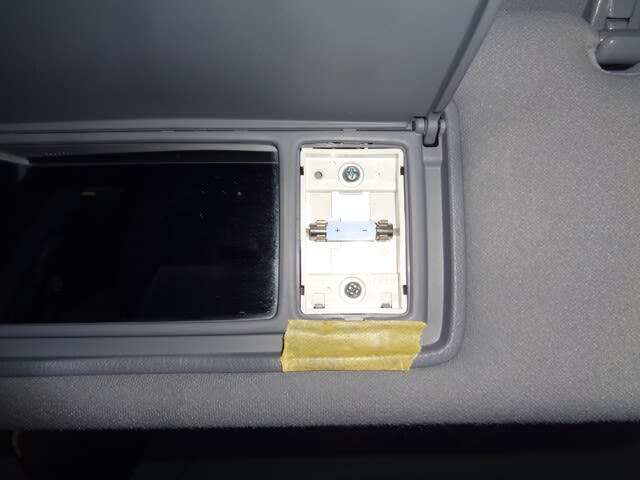

レンズカバーを外します。

ハメこみなので割らないように外したら、

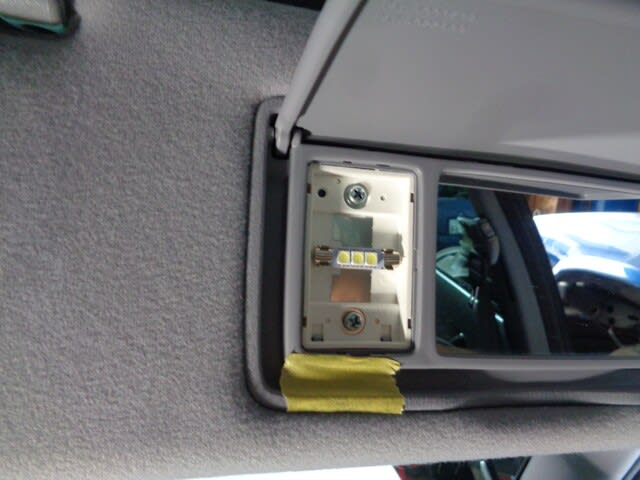

LEDバルブに交換します。

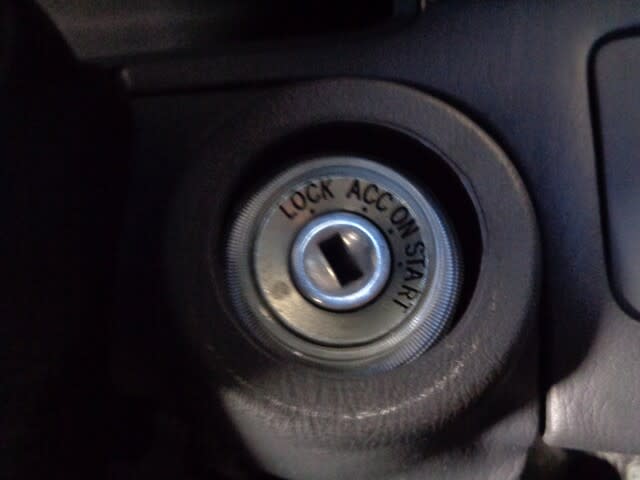

次はキーシリンダーの電球交換します。

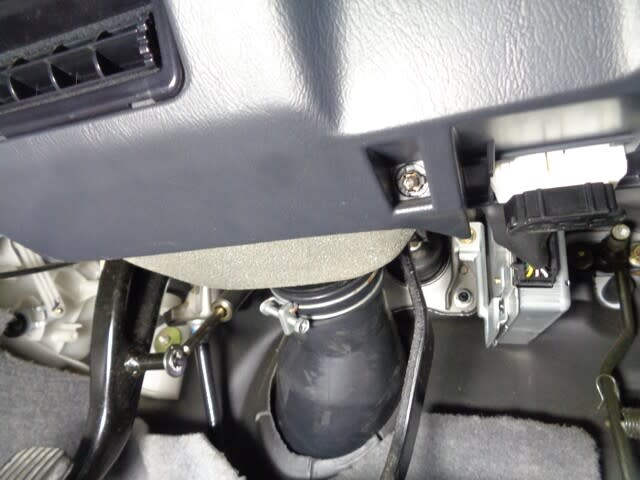

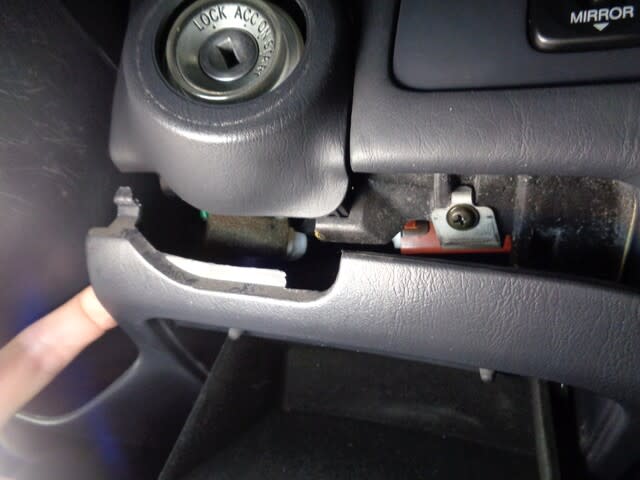

アンダーカバーの止ネジ外してカバー外したら、

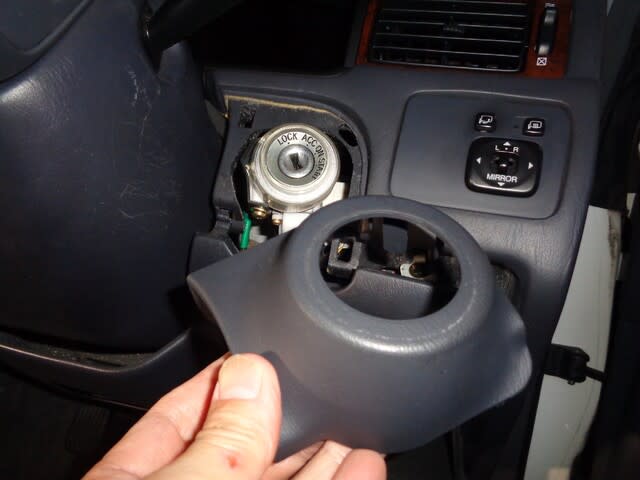

キーシリンダーカバー外します。

キーシリンダーカバーの外側のカバーを先に外して、

ハメこみが固いですがキーシリンダーカバー外しました。

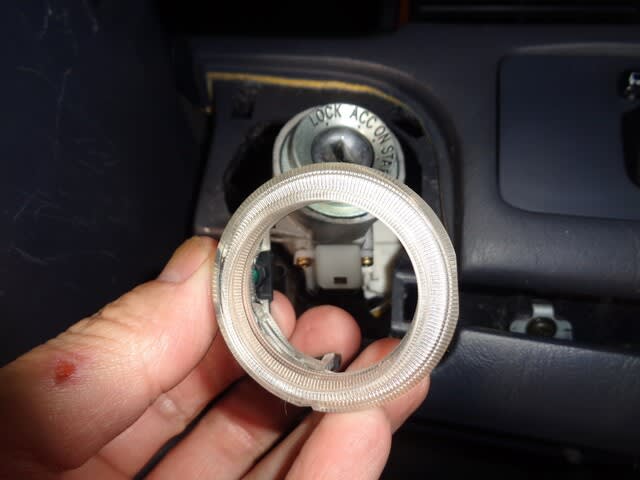

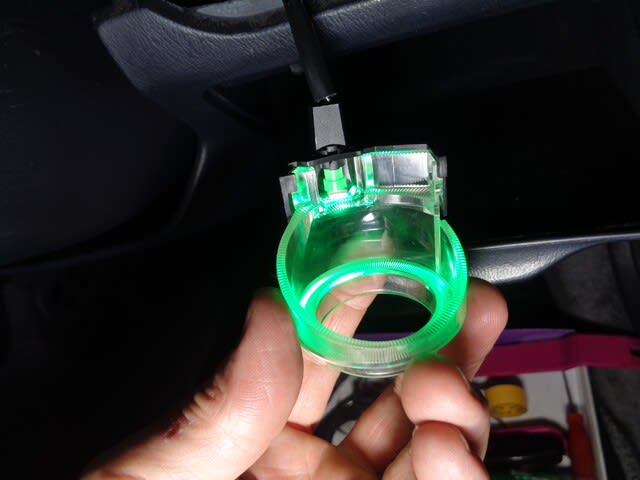

透明のカバーに、

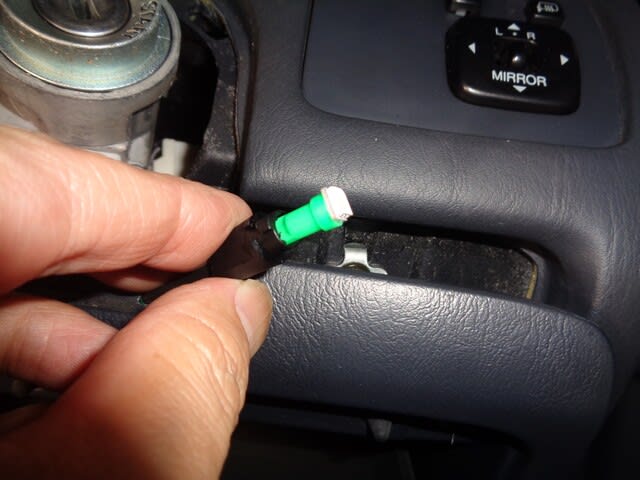

電球付いているので交換します。

オーナー様が持って来たLEDバルブは少し大きくて入らないですね、

他の物なら入りますが作りが悪いのかな？

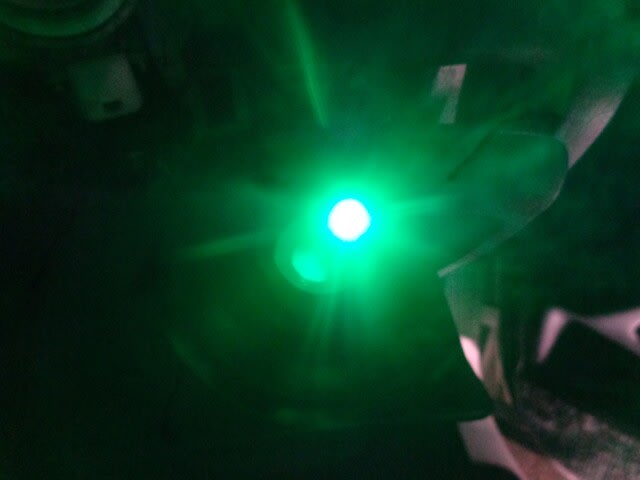

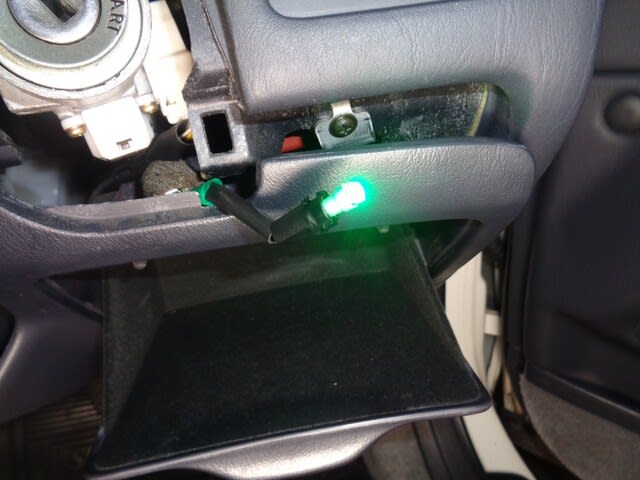

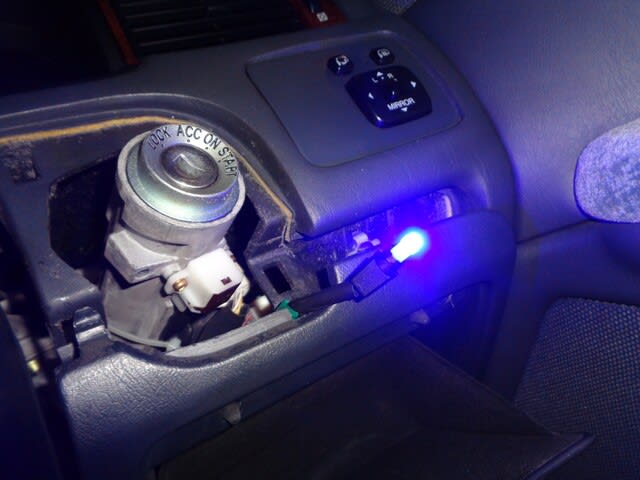

何とか無理矢理入りましたので点灯確認、

ＯＫなので透明カバー戻します。

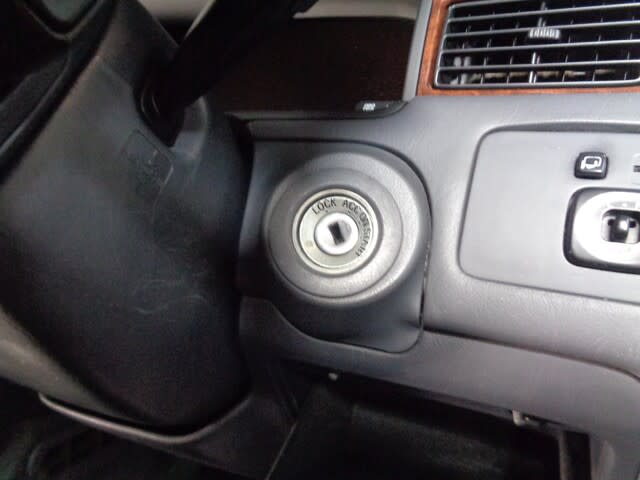

キーシリンダーカバー戻して、

アンダーカバーも戻しました。

サンバイザー点灯確認、

片側が点灯しないですね。

電球不良かと思いましたがＬＥＤなので逆に入れ替えて点灯確認、

点灯します。開け閉めでＯＮ、ＯＦＦも確認、

ＯＫなのでレンズカバー取り付けます。

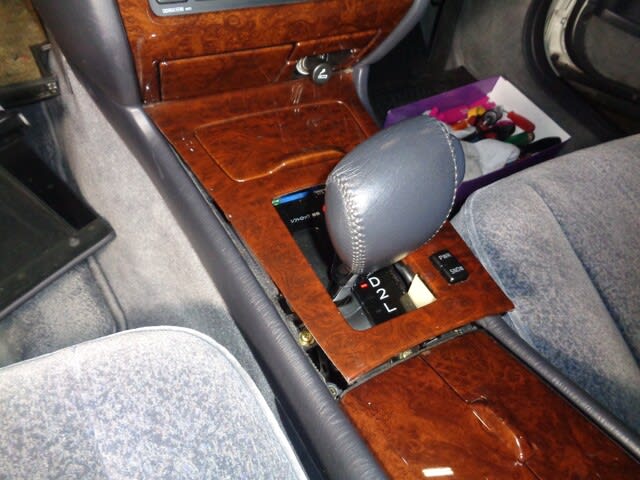

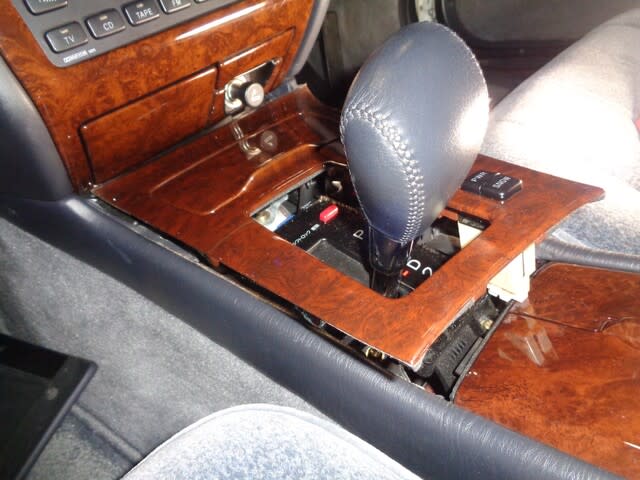

次はシフターの電球交換します。シフトをＤレンジに動かしてシフターカバーが爪でハマっているので気を付けて外します。

配線カプラー3ヶ所外します。配線が短い所が有るので上手く外します。

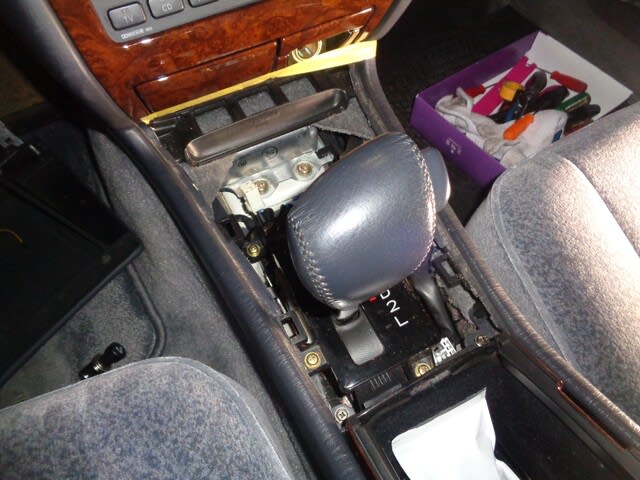

シフターカバー外したら、

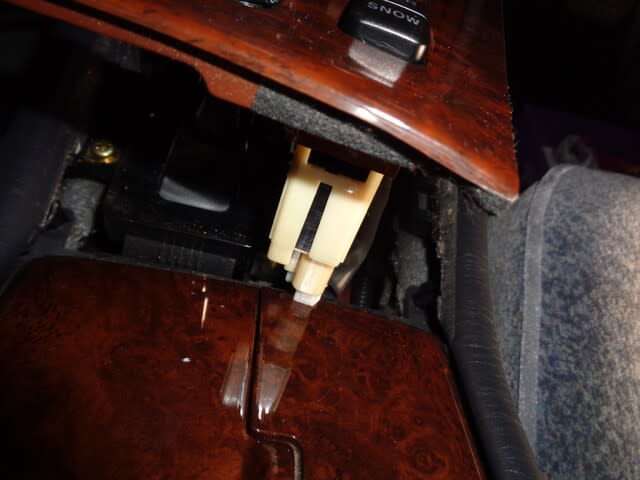

シフトポジションに入っている電球ソケットを外します。

電球ソケットが奥に有るので手が上手く入りませんが、

何とかソケット外してLEDバルブに交換します。

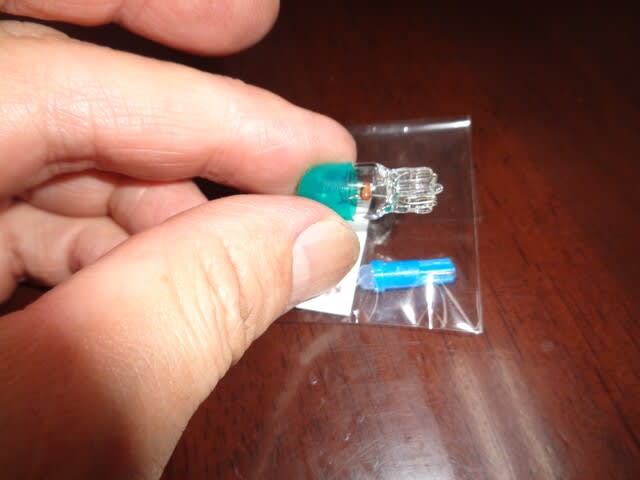

オーナー様が持って来たLEDバルブが合わないですね、

T-10バルブが純正サイズでT-5サイズを持って来たので駄目ですね、

オーナー様に連絡します。

続く、、、、、
