名二環 名古屋西JCT Bランプ橋を架ける!(2)

名古屋第二環状自動車道　名古屋西ジャンクションCランプ橋他4橋(鋼上部工)工事

2019/10/16

島井公園東交差点上にBランプ橋を架けます.　下見のようすはコチラ
スーパービッグイベント!　第1弾
この夜架ける桁は,長さ約50m,巾が約4.7～14m,重量約237t.

22:37

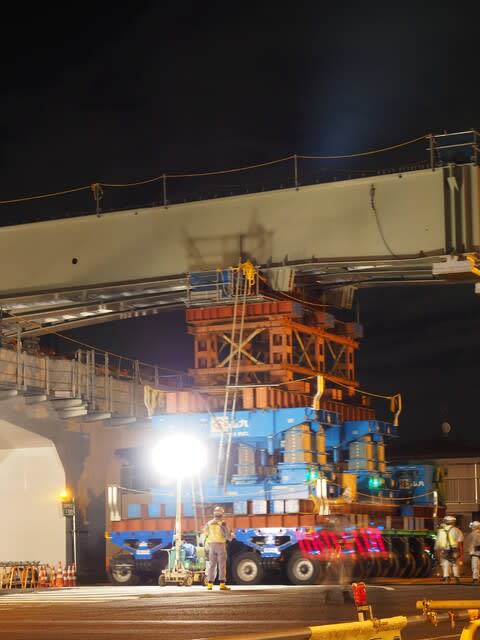

下見した時この↑写真でいう左側にいた多軸台車は2連とも国道を横断し桁下に.

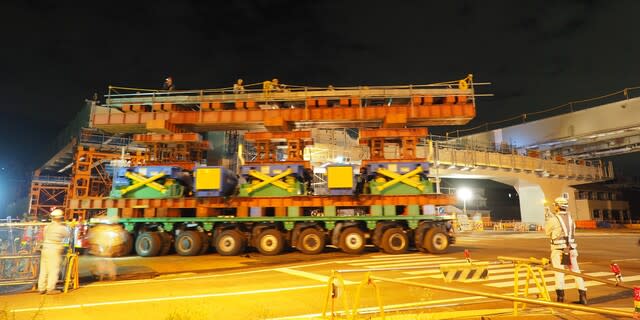

まずは地組ヤード内から西へ(手前側)すこーし横移動.


横移動が終わりタイヤの向きを進行方向へ回転.


23:00　前進開始.


23:14　前進中.

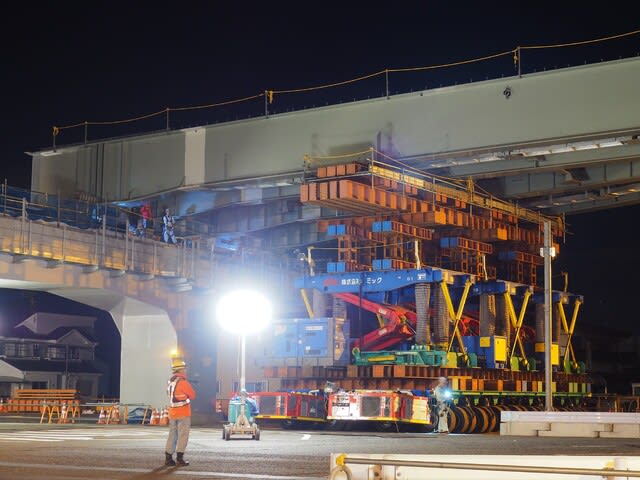

23:26　ここで一旦ストップ.


　P16橋脚まであと5～6mぐらいですが,みてのとおり後方台車はP15橋脚に阻まれこれ以上前進できないため...
















　移動しました.　架設作業中の多軸台車が桁を一旦降ろしてその場を離れるという荒業を披露!　私も20年近く橋梁架設を見学していますが,こんな荒業をみたのは初めてです.


1:35　再び桁を搭載.


1:56　ほぼ定位置に到達.




2:01　作業はまだ続きますが見学終了.



つづく.


　この夜の架設工事のタイムラプス↓
　地組桁とP15橋脚の間を縫って方向転換する後方台車の移動が,写真でみるよりわかりやすいので,ぜひご覧ください.
