人生も電子工作もそうそう うまくはいかない3

特殊なスポークをゲットして自転車を修理、久々に斜め歩道の徒歩から開放される。

オルゴール

aitendoのサイトに150円　70曲ぐらいのICと100円の小さな液晶情報が乗っていて
新しいパーツを買いに行く。M1114FDH28を組み立てるパーツのメモ書きももって

まず目的の2つのパーツは見つからず。店員によるとネットにあってもないことがあるらしい。

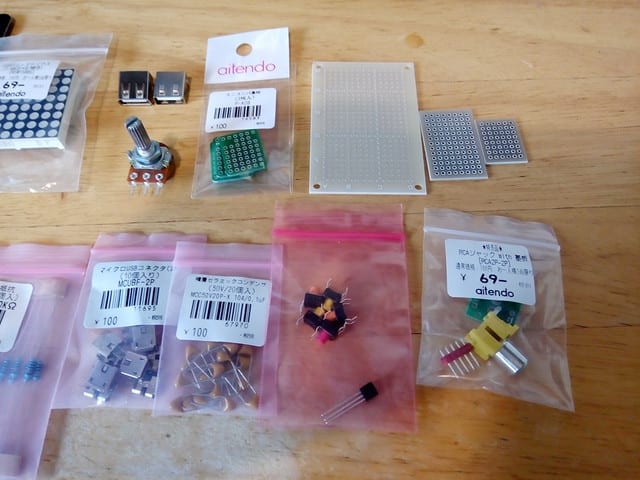

aitendoと秋月電子でパーツを集めてみる。三端子レギュレータ、ミニボタン、3種類のミニボードは秋月電子、

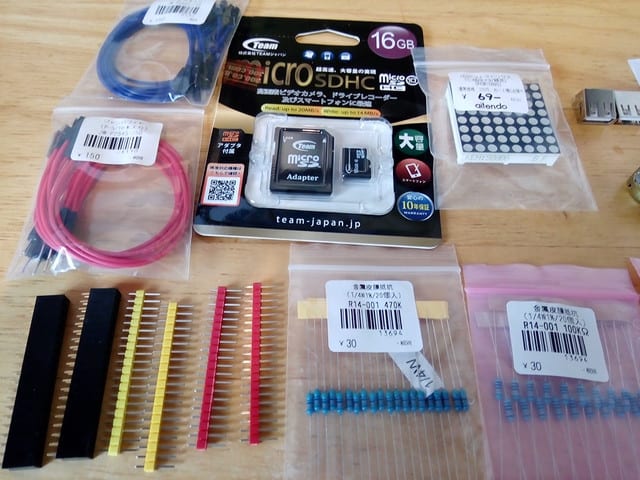

MicroSDカードはPi2も使ってみようかと、あきばお〜で購入、あとは全部aitendo

左下のパーツはPi3にかぶせて上になった部分にジャンパーワイヤをつけ、まとめてつけたりはずしたりする予定だったが、ゆるゆるでもともとそんな使いみちはないらしい

またしてもドットマトリックスを購入してしまった。ついつい　安いから
さらに抵抗、これが2つとも大間違い100Ω 470Ωを買わないといけないのに...100KΩと470KΩ


USBメスをキーボード用に買いましたが、必要だったのはPS/2用



買い物の途中で思わず止まって撮ってしまったキャラクター




しかし1つアイデアが浮かんで作っていくことに

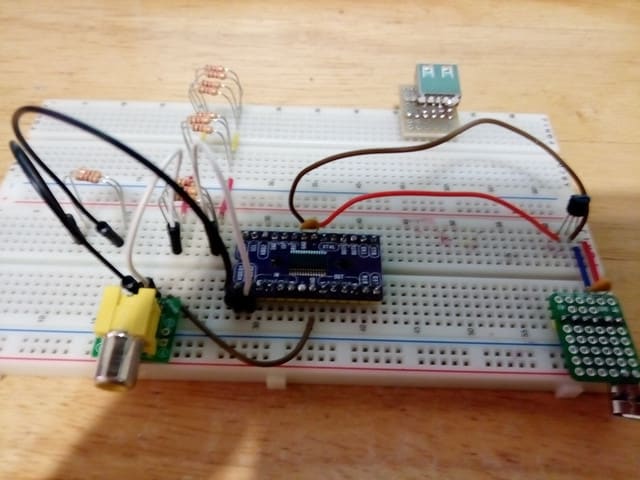

PS/2はとりあえず保留で、RCAビデオ端子、電源をつないで
100Ωは1KΩを10本並列で470Ωは1KΩ2本並列でちょっと違うけど500Ωにして1KΩ無双にしてみるというもの

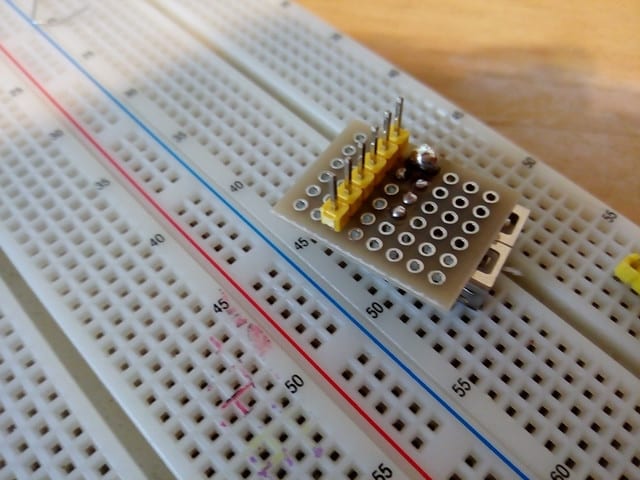

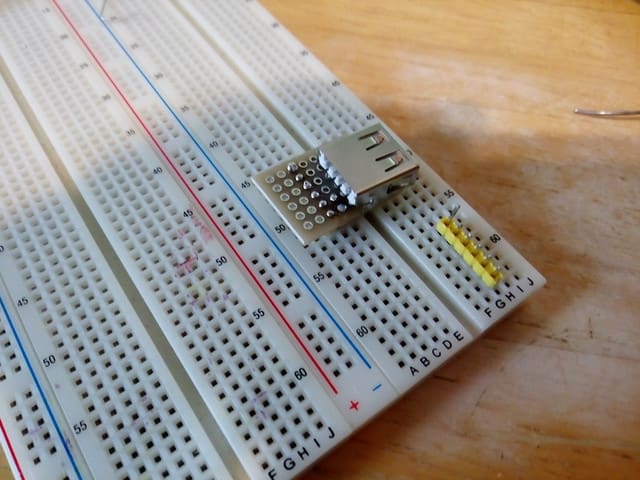

とはいえUSBにピンをつけてみることにピンとUSBのブリッジをする予定が...


下に流れてしまう。

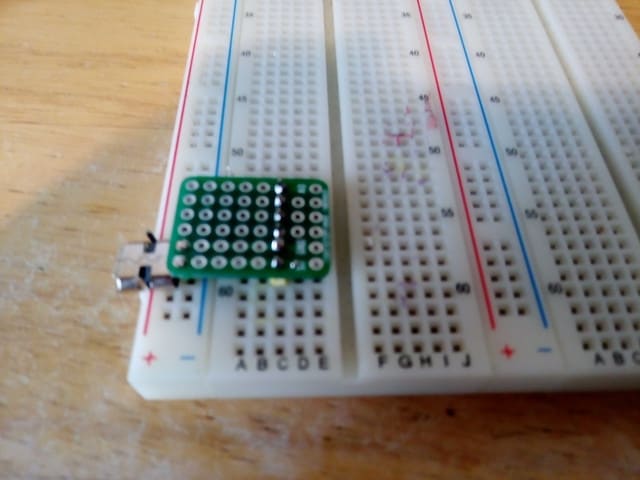

USBミニAをくっつける。縦に線が結ばれている

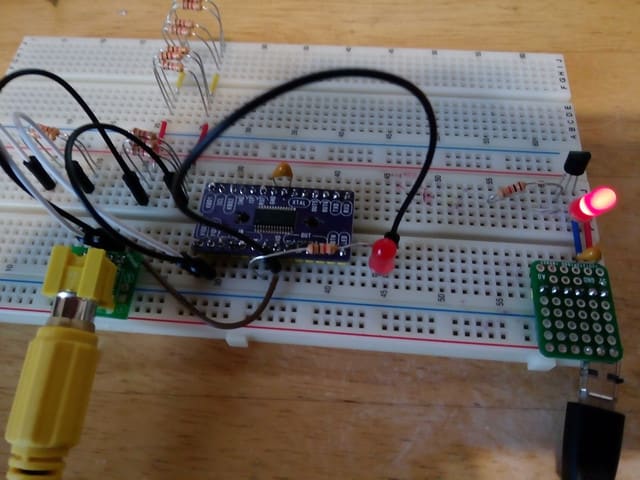

キーボード接続以外は完成したのですがうんともすんともいわない



3端子レギュレータまではうまくいっているようだ

ちなみにレギュレータ3.3V 50mAではなくて3.3V 100mAを使っているのも悪いのかもしれない。
470Ωと500Ωのずれがいけないのかも

すでにICが壊れいている可能性もある。


最後にSDカードにraspbianを入れてPi2から作ってみた曲が冒頭のオルゴールです。
