相欠きジグ

　土台などで材料木材を接ぐのに簡単な方法として「相欠き継ぎ」という方法が有ります。
私の持ってる本では「相欠き継ぎ　釘打ち」は普通となっています。
では　それ以上は？となりますが　上等となってるのは「腰掛鎌継ぎ」「腰掛蟻継ぎ」という方法ですが
高級注文住宅ではあるまいし・・・　突合せでも上等な感じがする倉庫です。

でも　最低でも少しは手間をかけてやろうかなと思って　相欠き継ぎくらいはね　簡単だし・・・

んで　ジグを作ってみました。

材料は基本105角　もしくは90角の材料です　今回は105を意識して90でも使える物にしたつもりです。

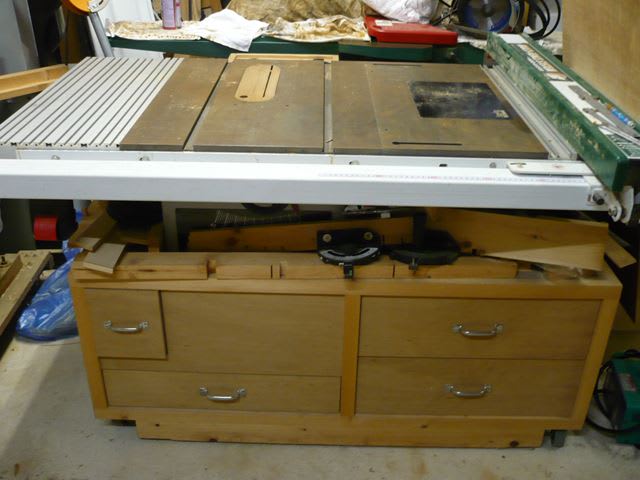

久し振りだな～　のコントソー　梅雨の間に天板がうっすらサビが　すまん！

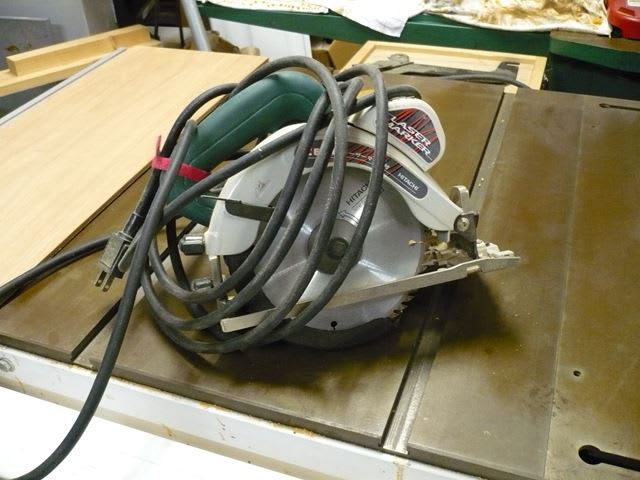

軽くて使いやすい5型丸のこで　というつもりでしたが

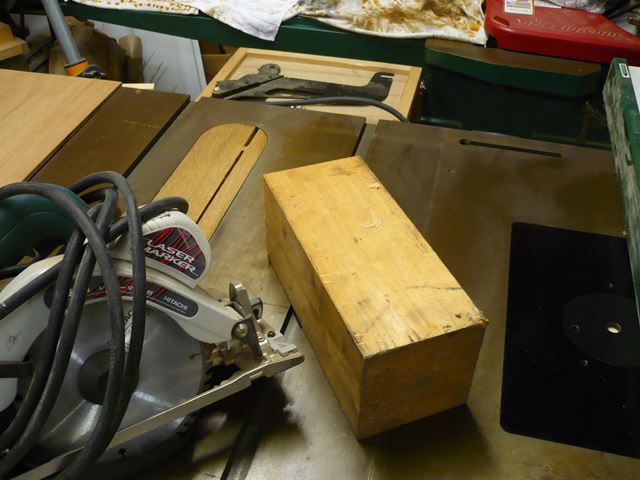

105の材はこんな大きさです。

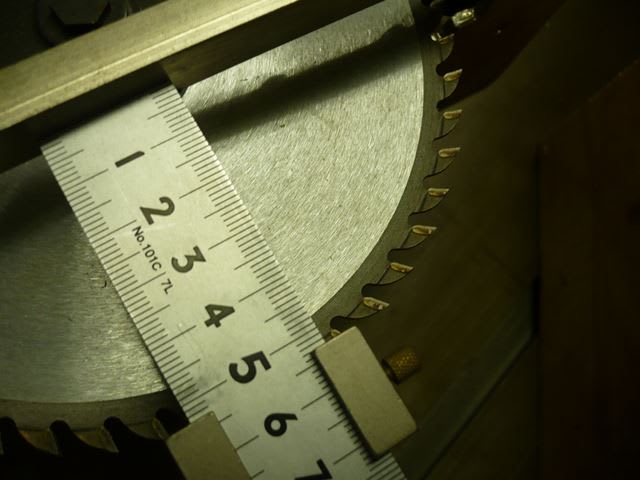

5型の刃の出代を測ってみると　おー　駄目じゃない。仕方なく6型でやる事に。

相欠き継ぎは　切り込みが太さの1/2　欠き幅は1/4です　ん～判るかな？



とまあ　コントソーで切り出しましたが（久し振りで切り込む向きを少し間違えちゃった）こんな感じで
お互い（相）が重なります　105では　切り込み52.5ミリ　欠き代26.25ミリですが　こんな細かい数字は困るので
欠き代は26　もしくは27ミリとする方が良さそうです　今回は26ミリにしました。



こんな見本を作ったのは　丸のこの刃の出代調整をさっとやる為です。

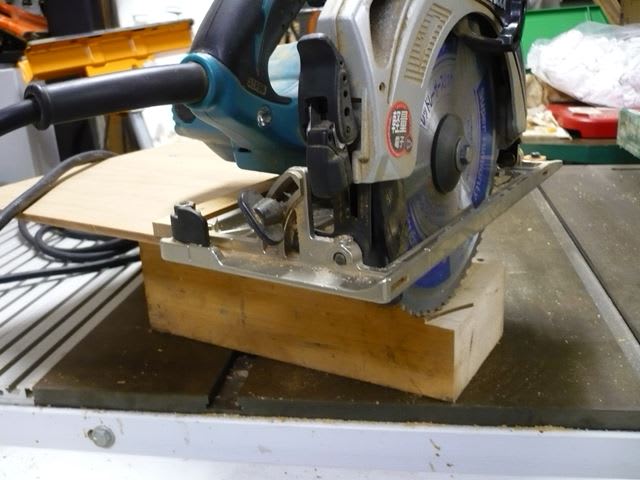

ジグのベニヤ5.5ミリを加えて丸のこの刃を出し　トンと当たった所で固定します。

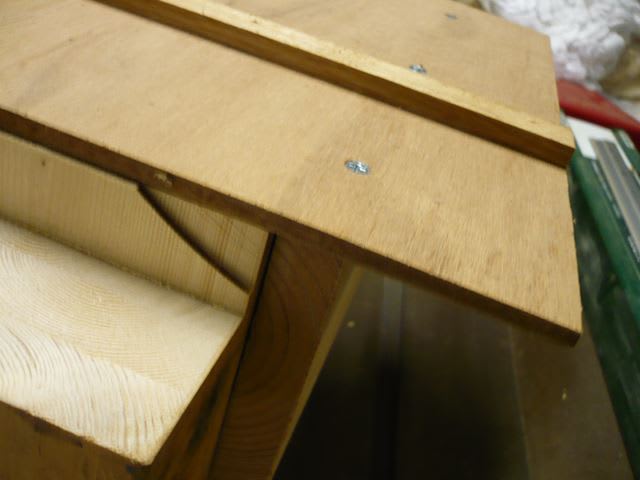

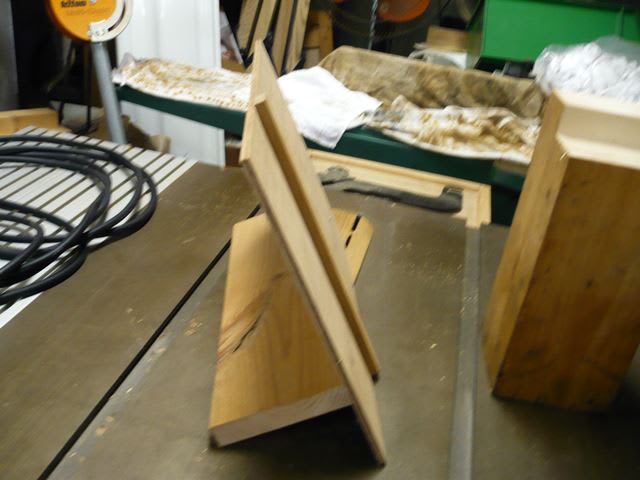

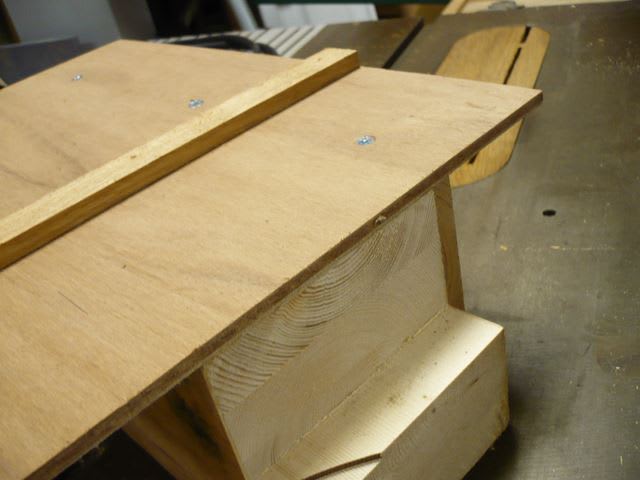

どうです？　ジグの使い方判りますかね～　直角に板が下に有りますが　これを材料にクランプします。



丸のこが走る部分は同じ部分ですが　材料をクランプするのは材料の長手と端面になります。
さっと切り込みを決め　材料にジグをクランプしてさっと切る　思惑通りに作業が出来るかな？？・・・
