LBP-1810 手差し給紙ローラーの取替

キヤノン　LBP-1810　LBP-1610　LBP-1820　LBP-1620

機械などの分解に慣れていないと難しいかもしれませんが、当社のように普段より
整備している方でしたら、この方法は大いに参考になると思います。

	本体です。
	トナーを交換するふたを開けます。
	ふた止めを外します。 下に強く引くと外れます。
	両側にあるビスを外します。 ビスは、全て同じビスですので、仕分ける必要はありません。
	両側にあるビスを外します。
	両側にあるビスを外します。
	後ろのカバーを開けます。
	カバーを開けると、プリンター上部のカバーを固定している、 ビスが二つ有りますので外します。
	上のカバーが外れます。
	続いて、手差し部を外します。

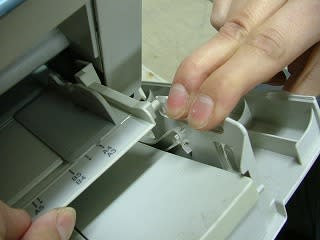

	手差し部の左右をこのように、指で開いて嵌め込み 部分を外します。
	手差しの用紙トレイが外れます。
	手差し用紙トレイの下の部分も外します。 右にスライドして外します。
	給紙トレイを抜きます。
	後ろ側の用紙ガイドの部分を外します。
	このように摘まんで引き出しますと取れます。
	用紙ガイドも右側にスライドすることで外れます。
	今度は、サイドのカバーを外します。 最初は向かって左側ろの部分を引っ 張って勘合部分を解除します。
	続いて、上側の勘合部分を指で押さえて解除します。
	最後に前側に指をいれ引っ張ります。
	これで、左側のカバーが外れます。
	次は、右側のカバーです。 左側と同じ要領です。
	上の部分
	前側
	外したところ
	これで、カバー類は全て外れました。
	今度は、パネル部分です。
	説明しやすいように、プリンターを横にしました。
	勘合部分は4箇所有りますので、全て解除します。
	注意点は、せっかく解除した勘合部分が戻ってしまわ ないように、解除したら指で戻らないようにしてください。
	外したら、配線を外します。

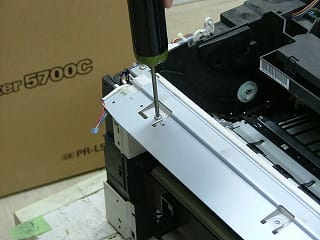

	表示パネルを外すと、ビスが現れます。 このビスを外します。

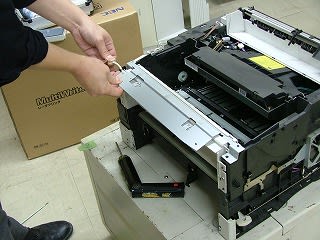

	そして、先ほど外した表示パネルにくっついていた 配線を横にしながらカバーを外します。
	手差しの最後のカバーを外します。
	これで、給紙ローラーと給紙パッドを交換で きるようになりました。
	ローラーの横にあるボタンを押しながら、右側にスライドします。
	続いて、給紙パッド先ほど外した給紙ローラーのガイドをスライドさせます。 固定していますので、マイナスドライバーを使って解除して右側にスライドします。
	ガイドは、左右どちらもスライドさせる必要が有ります。 給紙パッドの横にある、小さな補助パッドを押さえてスライドさせます。
	給紙パッドは嵌め込んでいるだけですので、マイナスドライバーを突っ込んでひねると浮いてきます。
	指で引っ張り出します。
	交換はその逆で、押し込むだけでＯＫです。
	先ほど出てきた、補助パッドですが、これも交換する必要が有ります。
手差し補助パッドの交換
手差しのセパレーションパッドを補助するために、その左右に補助的なパッドがついています。 この部分が硬化したり磨耗すると、手差しからの給紙時に重送の原因となるので交換が必要です。 その手差し補助パッドを交換するには、手差し給紙ローラーの軸を外す必要があります。
	軸を外すために、正面から見て左側面にある基板を外します。
	ねじは4本でとまっています。
	上側2本と下側の2本は、ねじの種類が違いますので取り付けの際に間違わないように注意してください。
	ねじを全て外してもケーブルを外さないと基板は外れませんが、外さなくても手前側へ斜めに倒せば作業スペースは確保できます。
	正面から見て右側面側の軸受けを外します。中央部のツメで軸に止まっていますので、小さめのマイナスドライバー等で外します。
	中央部のみ外れます。外周部分の黒い部分は外さなくてもOKです。 画像の通り、ローラーの軸は断面が正方形になっています。
	機内右側にある、黒いカムを左へずらします。 折れないように爪を小さなマイナスドライバーなどで持ち上げながら...
	下の鉄板を押さえながら、左へずらします。 この黒い部品が回転することで、下の鉄板を下向きに押さえる動作をしています。鉄板の下にはバネが入っているので、押さえながらでないと動かしにくいです。
	ずらした様子。 これぐらいずらせば、軸を外す逃げができます。
	本体左側面にあるギアの群れの中に、このシャフトの端にくっついている白いギアがあります。 シャフトに２つの爪で止まっていますので、両手の親指を使って広げてやりながら少しだけ手前へずらします。 ほかのパーツに押さえられているので、このギアだけを取り外すことはできません。
	ギアの爪を広げて、少し手前へずらせた状態。 爪がシャフトの穴から外れている状態です。
	ここまできて、ようやくシャフトを外す準備ができました。 このぐらい右側へずらしてから...
	左側から持ち上げて外します。
	下の鉄板は、手前側を軸に写真のように回転して倒れてきます。 下にはバネが入っていますので、なくさないように取り外しておいてください。
	ここまでバラすと、手差しの分離パッドがこんなに簡単に交換できます。 写真の位置にマイナスドライバーを差し込んでグリグリとこじてやると外れます。 中央の分離パッドの左右に見える、灰色の正方形の部分が補助パッドです。
	分離パッドの基部の下にもスプリングがありますので、作業中に飛ばしてしまわないように注意してください。
	補助パッドの下部の支点部分を、両側から挟むと外れます。 かなり硬いので、片側ずつ外すとうまく外れます。
	片側を外してから、もう片側を外すと...
	このように外れます。 補助パッドはこの形状で販売しています。 取り外した手順の逆で取り付けます。硬いので、怪我や破損に注意して取り付けてください。
	左右の補助パッドを交換したら、分解した逆の手順で組み立てていきます。
	左側面の白いギアをはめ込んだ所を、内側から見たところです。 外したバネなどは忘れずに取り付けてください。
