ダブルバズーカの作成

今回作成したダブルバズーカアンテナの作成を紹介します。

参考資料は、ネットでかき集めました。

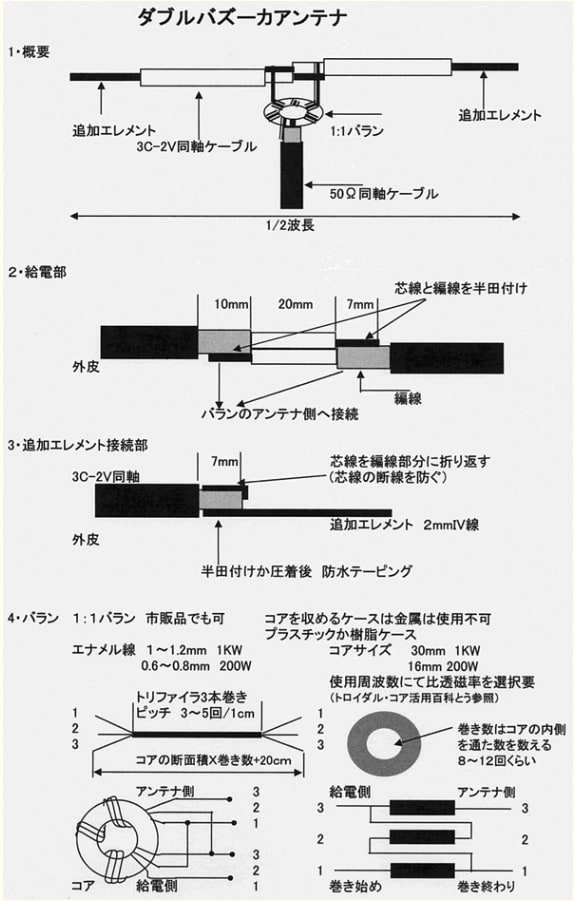

（給電部の結線が非常に分かりやすく書いてあります。）

概要は、上記を参考にしました。

ただし、ここでは、バランが１：１を使用する（バラン無しでも良いと言われましたが・・・。）ようになっていますが、

自作の１：１バランを使用しアナライザーで計測すると、ＳＷＲ最良周波数は９０ＭＨｚあたりになり

７ＭＨｚ付近では、6.9〇〇〇付近のＳＷＲが最良で、2.5でした。

（バランに接点不良を発見したので、９／２１（月）に再度１：１バランで試してみます。結果は追記します。）

試しに、４：１のバランを入れた場合、７ＭＨｚ付近でのＳＷＲは１．１で、ＣＷ～拡張バンドまで（リグの内蔵チューナー使用して）１．２以下で収まりました。

エレメントは、３Ｃ２Ｖを使用し、短縮率０．６７の長さで作りました。

車の出入りが多い道の駅等では使用できませんが、人の居ない公園やダム、季節外れの海岸などでは、威力を発揮してくれると思います。

ちなみに、当局の使用しているアンテナポールは２ｍｘ３本を使用しています。

現在、フルサイズで使用していますが、短縮しＶ型に出来ないかな？と企んでいます。

９／２１（月）

１：１バランの分解点検

ケースの中で断線箇所を発見

エレメントの片方は接続されていない状態だったみたい・・・。

修理後、１：１バランを取り付け、ダブルバズーカアンテナを展張

アナライザーで確認すると、ＳＷＲは１．０～１．２だった。

しかし、４：１のバランでＳＷＲが落ちたのはなぜだろう？

（アンダーライン部は、投稿後に追記した物です。）
