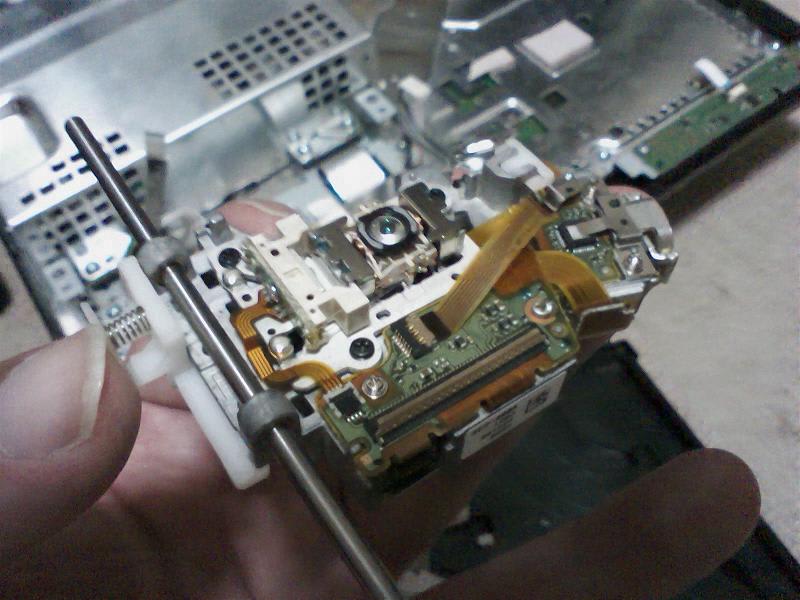

さて、こいつが海外でチープだの何だのと言われている心臓部、
PS3初期型ドライブに付いているピックアップ部です。
混同を避けるためなのかはよく判りませんが、ピックアップとはあまり
呼ばれずに「PS3 LASER」って呼ばれているようです。
YoutubeでもPS3で検索すると、「PS3 DRIVE FAILURE」だの「DISK NO SPINNING」
だので色々上げられていますので、まずは参考程度に見てもいいと思います。
そこで気になった動画が有ったのですが、やはりディスク投入時に
最初にブルーレイレーザーが出てメディア認識がされたのち読込ディスクの
種類を決定しているような気がします。なぜかというと、その後ディスクが
回転し、検出したモード毎に読込に行っていると思われます。
なので、最初にブルーレイレーザーがディスクに反射してフォトダイオードに
帰らない場合、ノーディスクと判定していると思われます。
判ってくればチェックは簡単なのですが、なぜか手持ちのドライブの動作が
動画と違っていきなりDVDレーザーで読込してるんですわ・・。
・・・と言うよりブルーレイの出力が死んでいるので早々に諦めて次の読込
処理に移行してしまっていて、動作とモードが一致しないのでエラー検出
できないのかも。
要は、ブルーレイレーザー死亡→モードは次のメディア検出に→しかし
ディスク検出チェック終わらず延々とブルーレイレーザーの帰り待ち→
さらに延々とビジーモードが続く・・・っていう事ではないかと思っています。
これを実証するためには、ブルーレイ側のフォトダイオードを反応させる
必要があります。新品のレーザーダイオードが届くまで色々と試してみます。
うまくすれば、ディスクの回転まで持っていけるかもしれません。
ここまで読んでくれたその筋の方なら、これだけの情報だけで私より先に
ブルーレイ以外のメディアなら動作させることが出来ると思います。
・・・あ、そんな方はこんなブログ見てないか ^^;;;
補足:どうやら上記の仮説通りで間違い無さそうです。
ブルーレイのモード固定がうまくいきました。・・・が、やはりディスクは
回転しませんね・・・・・フォト誤魔化しはまだまだです。
PS3初期型ドライブに付いているピックアップ部です。
混同を避けるためなのかはよく判りませんが、ピックアップとはあまり
呼ばれずに「PS3 LASER」って呼ばれているようです。
YoutubeでもPS3で検索すると、「PS3 DRIVE FAILURE」だの「DISK NO SPINNING」
だので色々上げられていますので、まずは参考程度に見てもいいと思います。
そこで気になった動画が有ったのですが、やはりディスク投入時に
最初にブルーレイレーザーが出てメディア認識がされたのち読込ディスクの
種類を決定しているような気がします。なぜかというと、その後ディスクが
回転し、検出したモード毎に読込に行っていると思われます。
なので、最初にブルーレイレーザーがディスクに反射してフォトダイオードに
帰らない場合、ノーディスクと判定していると思われます。
判ってくればチェックは簡単なのですが、なぜか手持ちのドライブの動作が
動画と違っていきなりDVDレーザーで読込してるんですわ・・。
・・・と言うよりブルーレイの出力が死んでいるので早々に諦めて次の読込
処理に移行してしまっていて、動作とモードが一致しないのでエラー検出
できないのかも。
要は、ブルーレイレーザー死亡→モードは次のメディア検出に→しかし
ディスク検出チェック終わらず延々とブルーレイレーザーの帰り待ち→
さらに延々とビジーモードが続く・・・っていう事ではないかと思っています。
これを実証するためには、ブルーレイ側のフォトダイオードを反応させる
必要があります。新品のレーザーダイオードが届くまで色々と試してみます。
うまくすれば、ディスクの回転まで持っていけるかもしれません。
ここまで読んでくれたその筋の方なら、これだけの情報だけで私より先に
ブルーレイ以外のメディアなら動作させることが出来ると思います。
・・・あ、そんな方はこんなブログ見てないか ^^;;;
補足:どうやら上記の仮説通りで間違い無さそうです。
ブルーレイのモード固定がうまくいきました。・・・が、やはりディスクは
回転しませんね・・・・・フォト誤魔化しはまだまだです。
内容ですがとても参考になります！！
記事を読むと、60Gにはkes-400aというピックアップが付いている様なのですが、私の持っている８０Gではkes-410というピックアップが使われていました。詳しいことはわかりませんがBDとDVD/CDで分かれている様です。
そこで、今私は６０Gのジャンクも持っているのですが、８０Gのピックアップを６０Gに移植しようと思ってます。はたして移植してもいいものでしょうか？
Charmyさんの意見を伺いたいです。よろしくお願いします。
初期型の内部しか実際に見ていないので不確定なことも言えないのですが、kes-410とドライブ基板BMD-004と組み合わせて使うような気がしますのでBMD-001との組み合わせは駄目ではないでしょうか。
海外のサイトで80Gもok!っていうのは、日本の80Gとは違うのでやはり無理っぽいですね・・・。
やはりレーザー交換するしかないですかね(^_^;)
ところでレーザーって海外から入手するしかないですか？価格も高そうですし・・・
ほかの方法を考えてみます。
1個$27.37ですが。
他にもKES-400Aごと売ってるのですが、新品ではなく
中古から取り外したものらしいので品質は保証出来な
そうですね・・・。一応30日保障有るみたいですが返送する手間とかすぐ送ってくれなかったりとか。
そもそも、いつダイオードを焼いてしまうのか謎でしたがなんとなく判りましたのでまた載せようと思います。
ｐｓ３の発売時期によってＫＥＳ－４００Ａも型番変るんですね。
ピックアップはKES-410で、誤注文した450を移植しようとしたところAMWケーブルを焼いてしまいました。
ケーブルは代用品発注で無事修復。（FFCフラットケーブル）
ドライブ回転しないのでKES-410ACAというASSY?で対応してみたいと思います。
うーん、やはり全型番互換性はないようで・・・
２レーザーからはコストも大分抑えられたとは
思いますが、組み込み時のブルーレイレーザーの
放熱をもっと改善できないと相変わらず故障は
無くならないでしょうね。
逆に言えば故障するように作られていると言えなくも
無い訳ですが・・・。
ピックアップの故障と合わせてドライブボードの
故障もありますのでご注意ください。
個人的な意見としては、金額は高くなってもいいので
メーカーは例え分解されてても修理を受け付けるのが
筋だと思うのですがねぇ。
部分的には、ディスク挿入口を手前として、左側のギザギザ付の板と左下部分のギアの噛み合わせとなります。
もちろん、ギア外れている場合は、ディスクは入りますが、ディスクは回らず、少しでもギアを噛ませていると「ガタガタガタ」と音が鳴って、読み込まれません。
この噛み合わせが問題と思って、頑張ってはいますが、こちらのサイトを拝見して、初めて最初のレンズの位置が大事という事がわかりました。
ギアが外れている状態でレンズの位置を正しいところにすればディスクを読み込むのでしょうか？
コメント有難うございます。
えーっと、ディスクは入っていくと言う事なのですが、
ユニットが上がったままになっていてディスクが
マウント出来ないのかな・・と考えました。
初期位置ですが、ピックアップのユニット部は下に
落ちた状態でユニットローディングメカは左側とすれば
動きそうです。
判りにくいと思うので動画を参考にしてください。
http://www.youtube.com/watch?v=CEN1kk31-zs
あとはピックアップがホームに来た時にＳＷで判定
してますので、最も内側に来た時にきちんと押されて
いるか動かして確認してみてください。
上手くいけばローディング後ブルーレイが出力され
ディスク有と検出されれば回転すると思います！
もうすぐ動きそうなのであとひと頑張りですよ！！
