NSX ラムエアシステムを作ろう9

エンジンルーム内のエアクリーナーボックスの製作開始٩( 'ω' )و

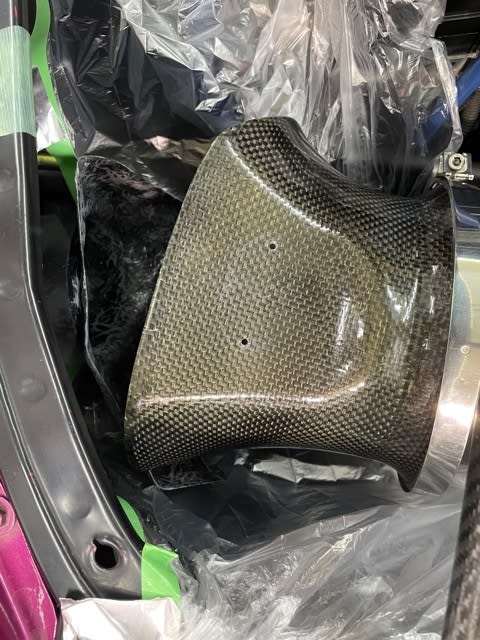

位置決めをしつつ自作パーツとカーボンフィルターの合体加工から始める！

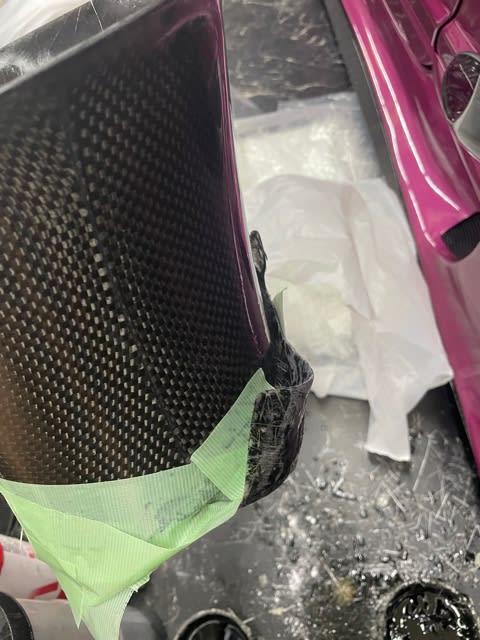

接着部にガラスマットを置いて

樹脂を塗り塗り。

ざっくりと接続させるだけなので

とにかくテキトー🥺🥺

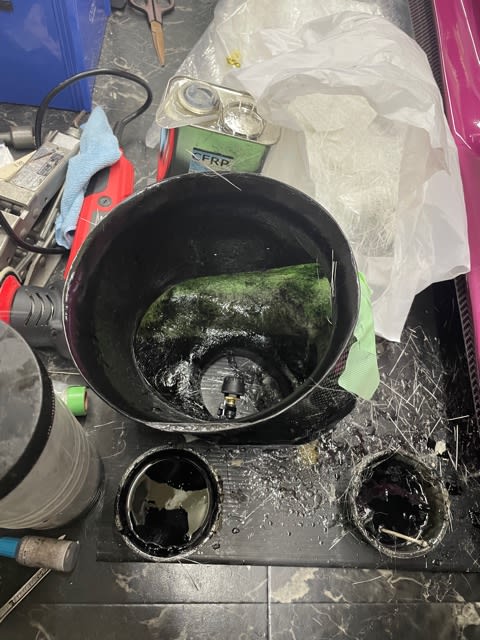

固まったら一旦取り外して内部に圧力センサーを仕込む٩( 'ω' )و

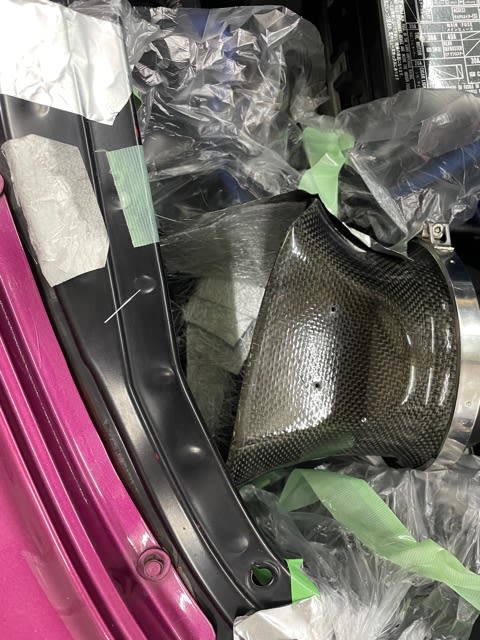

そして養生テープでなんとなくボックスの形を作って

内側からFRPで形を作ってゆくーーー。

ざっくりと接続した場所は不要な部分も多く

ボックス形状を形成するFRPが硬化したら

穴が残ってないか丹念に調べてから

不要な部分をサンダーで削って


大まかに形を整える(   'з'  )

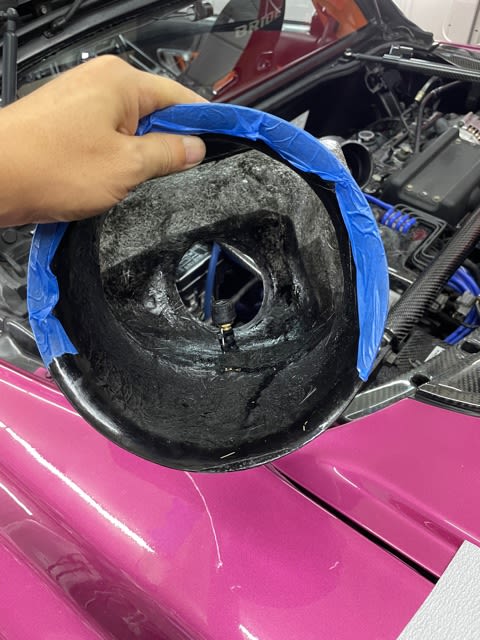

ちなみに温度and気圧センサーは

ボックス内の中央に鎮座(*´-`)

上手く計測できるかな？

温度差の計測はどう考えても

大丈夫だけと気圧の方はどうなんだろ。

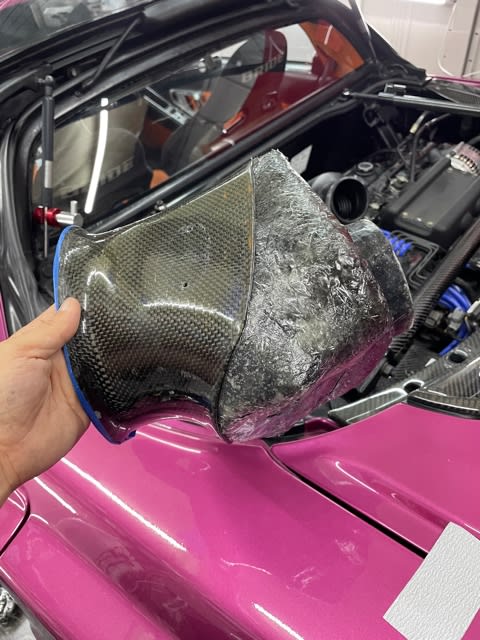

全体をペーパー掛けしてアセトンでパラフィン飛ばしたら

クラッシュカーボン加工開始_(┐「ε:)_

樹脂が硬化する前にテキパキと進め

平面を出したい場所にPP製の板を押し付けて

後の削り加工の手間を軽減させてやる作戦も発動٩( 'ω' )و

さーーーてどうなるかなーーー？？

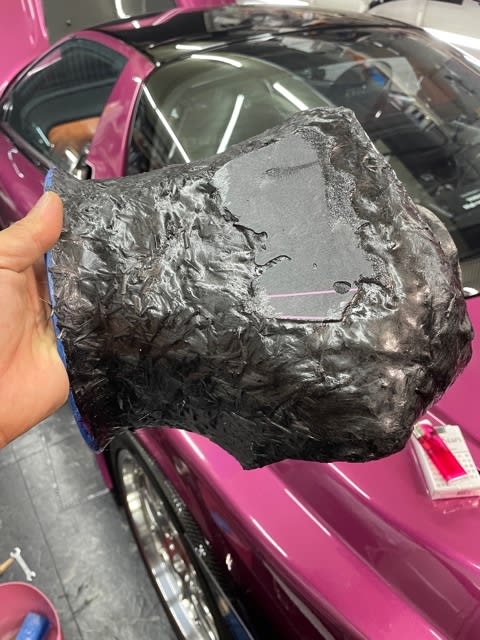

安定の無事失敗🥹🥹🥹🥹🥹

むしろ段差が大きくなって

削り加工の手間が増えまくってて

泣くしかにゃい🥹🥹🥹🥹🥹🥹

先はまだまだ長い(*´-`)
