FJにXJR1300のキャブを取り付ける_4

前回までいじっていたキャブは、復活させるのにあまりにも費用が掛かりそうなので、再度ヤフオクでGetした。

見た目が汚いせいか、比較的安く落札できた。 ラッキー！



フロートバルブとチョークがダメになっていたのは想定内だったんだけど、このジェットニードルもダメだったので・・・。

この黒い汚れ、ガソリンのカスじゃなくて、腐食だったんですわ。

１週間キャブクリーナに浸けても変化なし。

青棒で磨いてみたんだけど、当然ながらコーティングが剥げてしまい、おそらく微妙に細くなってしまったため、交換が必須になってしまったのです。



新たに入手したキャブのエンジン側はこんな感じ。



スロットルバルブを外したところ。



エアクリーナ側のアップ。

どこも茶色に汚れているんだけど、これはガソリンの汚れで、キャブクリーナでキレイになるはず。



フロート室は洗浄前で、この状態。通路の詰まりもないようで、一安心だ。

ジェット類・フロートバルブやチョークなどの内部パーツは問題なく外れたし、再使用も多分可能。

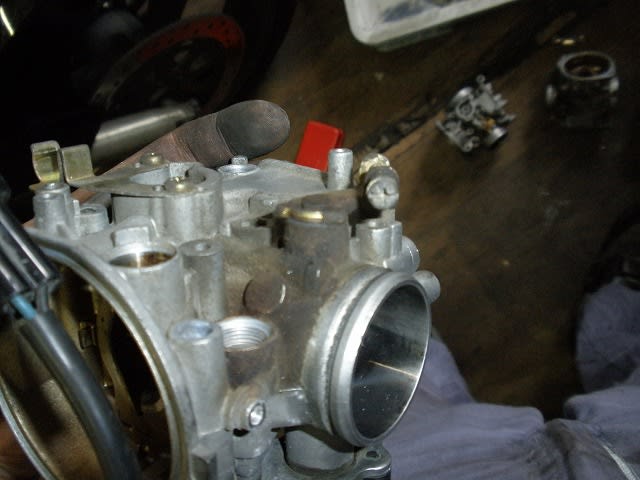

問題があるとすれば、ここ。

バタフライバルブの軸近辺が汚れているということは、ここのオイルシールが劣化して、ガソリンが噴出しているということだ。ここから二次空気を吸ってしまうので、ちょっと対策が必要だね。



4つにバラしたキャブボディを1時間くらいずつ、キャブクリーナに漬けて洗浄する。

詰まっているわけではないので、短時間でOKだろう。

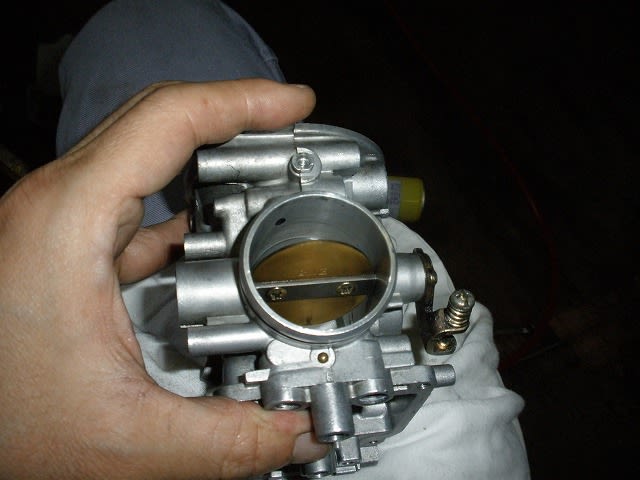

ホラ、こんなにキレイになった。



チョークバルブは、キャブクリーナを付けて軽く磨いただけで、キレイになった。

上が洗浄前、下が洗浄後。

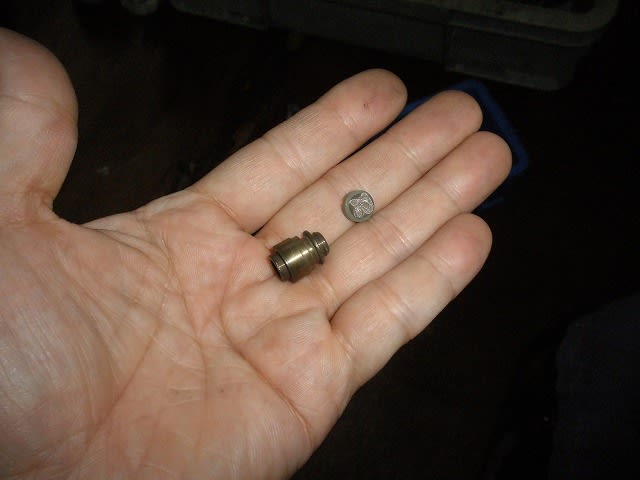

フロートバルブは、Oリングとフィルターネットを外して、ジェット類と一緒にキャブクリーナに漬け置きする。

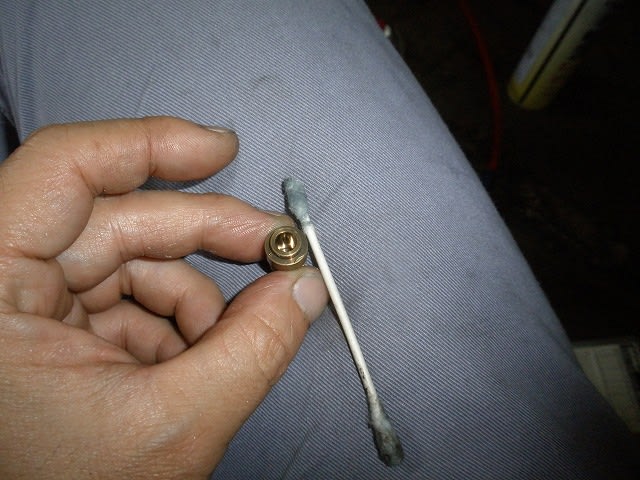

洗浄後、綿棒+ピカールで内側を磨く。

軽く擦るだけでピカピカになるよ。

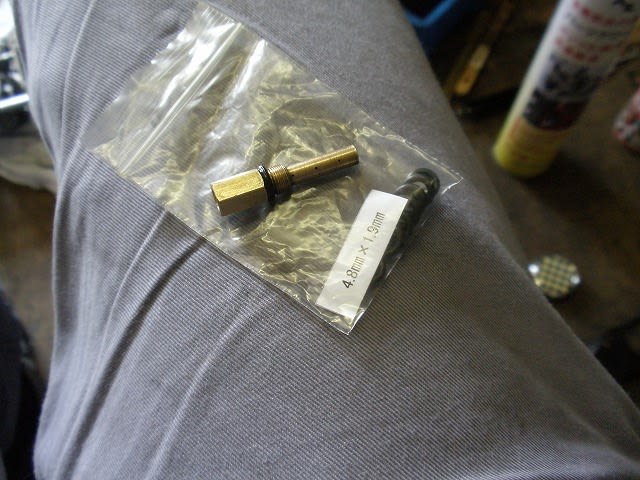

ニードルジェットにはOリングが付く。

これはストレートのキャブ用Oリングセットから、近いサイズのものを使ってやる。



フロートのＯリングは、ヤマハからそれだけで買えない。スズキ・カワサキの純正パーツで流用できるものもあるけど、ミクニTMR用の補修パーツが使える。

品番はKV/10で、Webikeで1個62円。安い！

FJのキャブにも使えるよ！

フィルターネットもTMR用が使えそうなんだけど、 こちらは未確認。

パイロットスクリューのOリングは問題なく使える。これはFJ用も、というか、大抵のミクニ製キャブで使えると思う。

Webikeで1個61円だった。



単体にバラしたキャブを組み直し、洗浄が終わったジェット類をセットする。

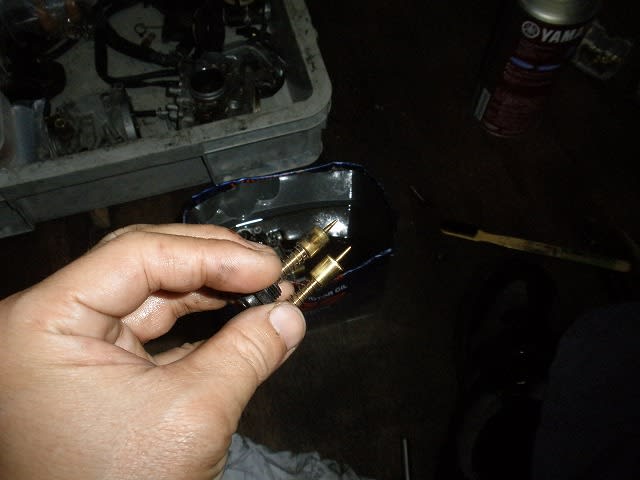

くすんでいたジェット類も、キャブクリーナに漬け置きすることで、ピカピカになった。

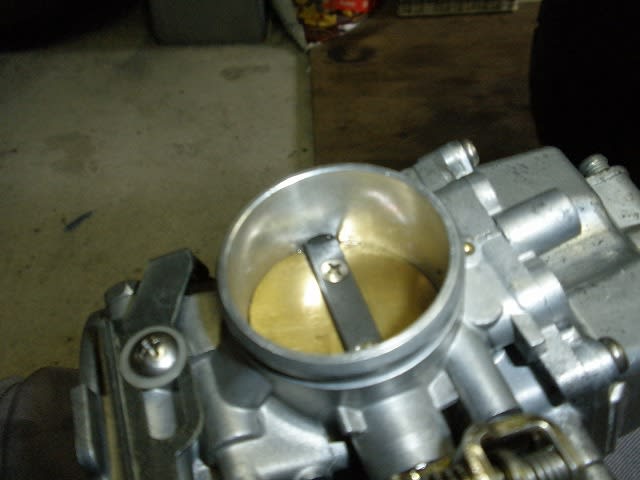

バタフライバルブの軸には、ワコーズ・ビスタックでシールしてやる。

これはスプレーした直後はサラサラしており、少し時間が経つと粘度が上がるグリスで、こういう用途に向いているそうだ。



これをバタフライバルブ軸の外側と内側に吹き付けて、何度かバルブを開閉して馴染ませてやる。



このキャブを分解して気づいたんだけど、XJR1300のBSR37キャブには2種類あるようだ。

前回までのものが前期型で、このキャブは後期らしい。

解った違いは

・メインジェットの番手(前期：#100、後期：#102.5)

・(ジェットニードルが入る)ノズルの長さ

・ニードルジェット(ノズルの長さが違うためかな?)

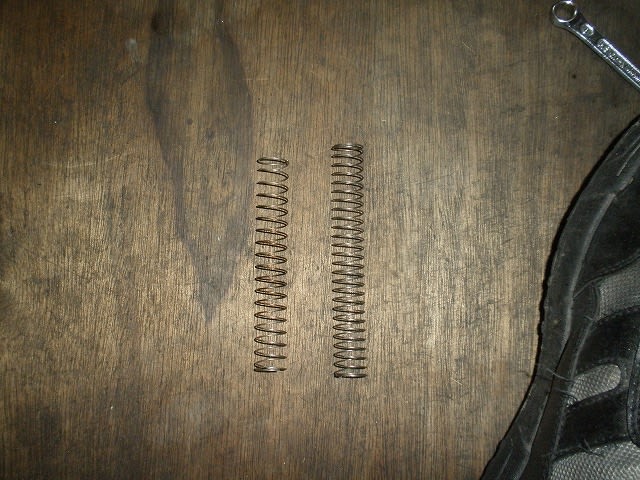

・スロットルバルブスプリング(後期の方が短い)

・キャブヒーターの有無(後期がキャブヒーター付き)

というところ。

このあたりは程度がよいからと言って、前回までのキャブと混ぜない方が無難だろう。



中身は後期型で、ダイアフラムキャップと、スロットルバルブだけは、前回までのキャブの方が程度がよかったので、そちらを使って組みなおした。



次は車体にどうセットするか、検証・加工をするとしよう。



2015/09/21・23
