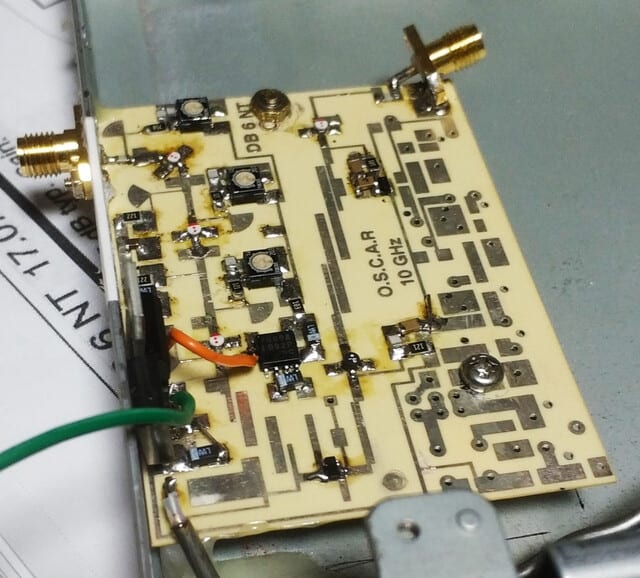

10GHzコンバーター今日は、すこし前進！RF3段アンプの調整しました。バイアス電流の調整です、いきなりHEMT2個壊しました。交換が結構めんどう、パターンはがしそうになりあぶなかった！HEMTは全部MGF4918Dを使用。ここで問題電源電圧とバイアス電流が連動しています、多少発信してるのかも？何とか出来ました、ドレイン電流は17～19ｍA 電圧2.0～2.6V
NF 0.6 Gain 単体で13.5ｄB 位でしょうか。ドレイン電流は高めこれ以上調整できず。Loの４逓倍のアンプも壊れているみたい、66mAの流れてる。ここは自己バイアスなのでどうなの？一応、HEMT換えてみます。抵抗はどうなの100Ω入ってます。電圧は低い。そこが旨くいけば実装完了。カップリンクのコンデンサーはこれでいいのか？疑問だらけ。HEMT取り換えたので基板が汚い、あとでアルコールで拭けばよし！
