手術が終わりました。
2010.7.25
１週間の入院生活が終わりましたので引き取りにいきました。
簡単な調整で終わると思っていたベルトの調整でしたが、結構大変な作業で１週間の入院になってしまいました。
久々に運転したNOHAちゃんはまるでバスの運転席に座った気分。
見晴らしよく気持ちいいです。
今回交換した部品を引き取ってきました。
左よりクランクプーリ、アイドラーとその付属部品です。
メインプーリーはズシリと重いです。
アイドラーの外周に光沢があるのが判るでしょ。

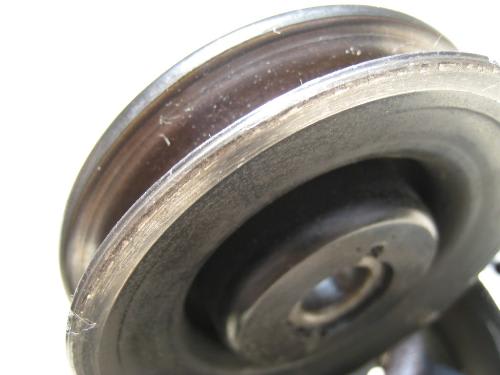

アイドラーです。
エッジがきれいに削られています。

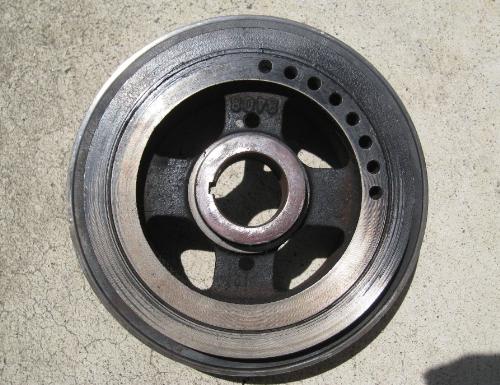

クランクプーリです。エンジン側より見ています。
十時部外周にドリル穴があるのはバランス取り用の穴です。
鋳物で出来ているためこのように穴を開けて回転バランスを取ります。
（総削りの場合はこのようなバランス取りは基本的に不要です）
こちらも外周が光っています。
クランクプーリを横から見ると・・・（左側がエンジン側）
Ｖベルトの溝は左からエアコン・電装補機類（２本）、パワステ用です。
エアコン用アイドラーが干渉していた電装補機類用ベルトの左右端の幅が違うのが判るでしょ。
削られた側は1mm位になっていました。
クランクプーリのキー溝
変な感じになっているのがお判りでしょう。
キー溝は本来ストレートですが、左溝側に楕円のようなへこみがあります。
それも相当前からこの状態になっていたのではないかと思います。
穴のフレッティング粉と同じ粉がキー溝と凹み部分に付いています。
まるで半月キーが乗り上げてたような状態です。
それか、抜くときに相当苦労してキーをこぜたのでしょうかね？
プーリ同士が干渉するとこんな感じになります。
手術が終わったプーリとベルト。
奥の１本掛けがエアコン用ベルトです。
これがアイドラープーリ
でも良く見ると何か表側が凹んでない・・・？
エンジン下側のカバーの中からアイドラープーリをみるとこんな感じです。
確かにベルトの間隔はあまりありません。
新品のアイドラープーリ
やはり光沢が出ています。
と言うことはやはり干渉しているのでしょうか。
腕をあれこれねじ曲げながら撮った１枚です。
この状態では干渉ないように見えます。
と云うことは、エンジン始動状態で振れが出ているのでしょう。
常時当たっていないので時折シャリシャリと当たって削れるのかも知れませんね。
と言うことで、一抹の不安が残ったままですが、この先どうなっていくか見ていきたいと思います。
この肉厚がどれくらいまで削れていくのか追跡したいと思います。
今回の修理費は３．５諭吉でした。
部品価格は下記の通り
・ベルト４本・・・０．６５諭吉
・アイドラー・・・０．３８諭吉
・クランクプーリ・・・１．７諭吉
・その他カラー、ボルト類・・・０．１諭吉
・工賃・・・大幅赤字
メカニックさんとりあえず ご苦労様でした。
次の車検時にはEGRからの排気漏れ修理のお願いすると思いますのでよろしくお願いしますね。
