１３６Ｋｈｚの変更届を出して１ヶ月強（５月の連休もあったしね）、ＪＡＲＤからの指摘で申請書が２往復、苦節９ヶ月の炬燵ラボでの作成の結果 局免が来ました。
アンテナは、倉庫を建てる予定があり、アンテナポールを一部仮設にする必要があるので、町内の外に飛ぶか！、市の外に飛ぶか！、電波の行方はまだ先になりそうです。
おめでとう！！！！！！！！！
局免 １３６．７５ｋＨｚ １００Ｗ です。⇒移動しない局（固定局）です
色々と注意事項
日本国内で３００局以内、我が市内では２局目となります。（総務省 電波利用の検索による）
１３６Ｋｈｚの変更申請 やっとJARDを通過！
書類提出後２回往復しました。またかなと恐る恐る開封したら、総合通信局へ提出したよっていう連絡でした。いや～苦節９ヶ月ってとこでしょうか（爆笑）
１３６Ｋｈｚの変更申請をＪＡＲＤへ出しました。
該出のトランス（３月１１日）へトラップ形式のフィルタを追加しました。
途中ですが（完成品、回路図のＵＰ予定なし）
穴だらけのケース（下）をトランスの方（上）にねじ止め
左側のケース（追加した方）にＬＣ直列回路を２個配線しただけ ２倍の２７２Ｋｈｚと３倍の４０８Ｋｈｚを目標
測定結果 コイルは約５６μＨでコンデンサで目的周波数に調整してます
１３６Ｋｈｚ －０．３２ｄＢ まあまあ
２７２Ｋｈｚ －１２．７６ｄＢ よしゃ！
４０８Ｋｈｚ －９．１４ｄＢ あとひといきでー１０ｄＢ
ＬＰＦと組み合わせて使います
一応、当方会員の無線クラブでお披露目したし、目標以上の成果が出てると思われるので、これで変更申請します。
回路図の最後の１枚をＵＰします。
ネット検索して先輩諸氏よりの情報を頂いての上での製作です。皆様に感謝です。これぱくったじゃないかとかのことは勘弁してください。
ＵＰしてませんが第一電波工業さんの電源ＧＳＶ３０００を改造してあります。出力端子が多いことを利用して、むりくり、１端子を１２Ｖ（１Ａ）の固定電源にして、当該回路の１２Ｖ電源として、ファイナルの印加電圧をＧＳＶ３０００からの可変電圧としました。これで、一つの電源装置で回路電源供給と出力電力を０～１００Ｗまで可変が出来ます。
追記：たぶんリレーのｒｙ２は不要です。論理回路で処理していますからね
ＬＰＦから煙が出て３Ｗ程度の出力でした（爆笑）
ＬＰＦのコイルを作り直して、回路も再検討して １００Ｗ程度出力を確認しました。それでもＬＰＦのコンデンサが熱くなります。０．０１μＦ５００Ｖを並列接続しているんですけどそれでもダメみたいです。そのうちにコンデンサの変更を予定。これで、変更申請だせそうです。
１３．５Ｖで１２．５Ａ流れているので効率が約６０％です。まあまあ！ １０V程度で約５０Ｗ出力になります。
FIXした回路（他のブロックはまだ書き直していないので）
MIX回路
ファイナル回路 変なとこにＮＯＴが付いているのは前回ＣＭＯＳだけでＦＥＴを駆動しようとしたためで、見る人が見れば理解できる！ ファイナルのコイルに直列のコンデンサが接続されているけど。くぐるとコンデンサ無しの場合もあるが、それは違反だと思う（笑）、コイルの両端に別々に接続しているのが一般的で、回路の対象性を考えていると推定するが、高い周波数でもないし、Ｃ－Ｌ－Ｃだとコンデンサの容量を倍にしないといけないので、Ｃ－Ｌの回路にしてコンデンサの容量を多目にして周波数特性を改善！
４月１４日追記 そのＣ－Ｌの直列回路を無理くり、１３６Ｋｈｚあたりに直列共振するように容量を調整した結果、多少ですが効率がＵＰした感じがします（苦笑）。記載してませんがＬＰＦのコンデンサが発熱するので、めんどちいのでファン空冷するようにしました。これで、耐圧ＵＰしたコンデンサに交換すれば完璧！
ＬＰＦなしで、直接ダミーロード（５０Ω）に接続すると方形波ぽい波形になりますが、ＬＰＦ⇒ダミーロードだと、ＬＰＦ前は下記の青色の波形になります。黄色がダミーロード出力
まだ、三枚ひらきの状態 どうせ固定（移動しない局）で申請するのでコイルを止めていません
明日から倉敷に出張！ それまでに茶畑の作業をおわらせようと、めずらしく仕事してた！（爆笑）
春、花粉なのに、野生児の僕は、それほどの影響も無く、埃高き畑で大丈夫です。
取らぬ狸の１３６Ｋｈｚですが、ファイナル部でつまずきました。（エライ！）
ＦＥＴのデータシートから、ゲート電圧５Ｖで駆動でもなんとかなるだろうとタカをくくっていたのですが、ダメでした⇒実は、回路構成が多くなるのを嫌がっていただけ⇒手を抜いたとこに しわよせが来るという見本のような！
ゲート駆動回路が複雑になるのも面倒だったのであっさりとＴＣ４４２６を発注しました。（まだ在庫持ってる部品屋さんがあったよ 感謝！）
発注後、発送しましたよメールが来てから気が付いたのですが、ＴＣ４４２６は、インバータタイプじゃん！こまったもんだ！どこかで反転しないと・・・・・・・・・・・・・・
では、明日から倉敷
３月２８日追記
ＦＥＴのソースが２個とも半田付けされてなかったです。（大爆笑）、半田付けしても動作がおかしいです。回り込みか、コイルがＮＧなのか不明です（泣く） 両方のゲートに不安定に電圧がかかります。安定化電源が短絡検出してぐちゃぐちゃ！
３月30日追記
三枚おろしの状態ですが（開きの状態）、回り込み対策して、動作させたら、ダーミーロード負荷で約３Ｗ出てました（３０Ｖｐ－ｐ） やがて、ＬＰＦから煙！！が、ＬＰＦ前で電圧測定したら２００Ｖｐ－ｐ以上あるみたいです。ICがやってきたのでどうせなら駆動部の改善と、軽く考えていたＬＰＦの見直し！ 先は長い！
２月１８日ＵＰのアンテナ
発注していた４００ｐＦのバリコン（バリヤブルコンデンサー）が届きました。
振電工業さんありがとうございます。
４１．７ｐＦ～３７４ｐＦ 耐圧３ＫＶ／５０Ｈｚ １分間
２月１８日のアンテナ用に４０００ｐＦ前後のコンデンサに並列に接続ればなんとかなるだろうと⇒耐圧３ｋＶ接点のリレー１０個くらいでコンデンサを切り替えた方が安価に出来たかも。⇒高耐圧のスイッチが見つからなかったのでスイッチだけでの切替は無理！、高耐圧のリレーを介せばなんとかなるかも、僕はバリコンで！
横から 下側のＣＤケースに入れる予定（埃よけ 埃でスパークなんて恐！）１００ｍｍ×１００ｍｍ×２００ｍｍ強（でか！）
シャフト側
裏側
良く出来ています。今まで見たバリコンの中では最高です
射！射！
該出のコンバータを調整もしてないのに、アンテナの方に気が向いていて（浮気性！）
１３６Ｋｈｚ用のトランスを作成してみました。 アンテナ側のインピーダンスは低いだろうと推定していますので、ステップダウンのみを考慮 ｎｅｔ記事を参考にさせていただきました。（感謝！）
測定データは、１３６Ｋｈｚ時です
（Ｎ１／Ｎ２）＊（Ｎ１／Ｎ２）＝Ｚ１／Ｚ２ と、Ｚ１のインピーダンスを５００Ωくらいを手掛かりに作成です。
負荷に１０Ωを接続して、測定しながら、Ｎ１＝２０ＴのときはＳＷＲ＝２．１ ステップダウンしてＮ１＝１４ＴでＳＷＲ＝１．７
無負荷時の１次側インピーダンスもほぼ５００Ωでした。
０．０１μＦ２個並列を負荷１０Ωに接続したらＳＷＲ＝１．４になりましたので、アンテナ側のマッチング次第でなんとかなると推定してます。
上の表の各ステップ（Ｎｏ．）のインピーダンスは、１０Ω負荷からの測定値から計算してます。Ｚ２＝５００／Ｚ１ ただし、Ｚ１は測定値
面白い（あたりまえ）のは、ＬＣＲメータでｆ＝１００Ｋｈｚでもほぼ同様の値が測定されます。
測定中の感じ！
パネル面 高周波電流計は、Ｚ２側にしました。
中身
きちんと取り付けているようで、取りついていない⇒どうせ移動しないし（爆笑）
アルミケースに収納したので、１次、２次間容量が３４ｐＦほどになりました。裸の場合は１５ｐＦほどでした。
まあ、なるようになるでしょうか！！！！！！
これで、コンバータを調整せねばと追い込まれていきます。（爆笑）
３月１２日追記
上図の右下の回路のように、一次側にインピーダンス計を接続し、二次側に可変抵抗器を接続し、一次側のインピーダンスが５０Ωになったときの二次側の抵抗値を測定するのが、たぶん一番正確に二次側インピーダンスが測定できるのではと思います。そこまで求めなくてもマッチングできちゃえば良し！ってのもありです。なお、一次側に５０Ωの抵抗を接続して二次側のインピーダンスを測定するっていう方法が一番精度が悪いと推定されます。まだ、巻線比から計算する方がまし！！！
１．９Ｍｈｚ←→１３６Ｋｈｚのトランスバータが、だいぶ完了してきました。再調整とファイナル部の動作を残すのみとなりました。（たぶん）
もにょ吉の股間にスイッチ⇒ねらった訳じゃないです。貼る場所の適当なとこが無かったので、ここに貼付 メータは回答率って記載されてます⇒目安なのでなんでもＯＫってことで
裏面 やたらでかい放熱板
取っ手が干渉してました。
右側 問題なし
左側 ＬＰＦのケースに取っ手が干渉（涙目）
下側 フロント、リヤのパネルが外れるので、三枚おろし状態に出来るように配線に余裕があります。
まだ確認してないファイナル部分 ５０Ｗ出力を予定してます スイッチでＦＥＴのゲート電極に駆動信号が加わらない切替をしてます（調整のため）
ＬＰＦとフロント側 手前の箱がＬＰＦ 取っ手と干渉する 局発とファイナル駆動部
コンバータ部
同調コンデンサにセラミックコンデンサを使っていたのですが、分極が発生するので電源を加えると容量がどんどん変わる！ スチロールコンデンサに変更したので再調整が必要となりました。安定するはずです。
ブロック毎に調整して組み立てていったので建てつけが変です！敷地の真ん中が空いてます！！！！！
冬休みの宿題の課題はここまでとします。再調整とファイナルを残すのみ！ 少しづつ！少しづつ！
コンバータもまだ出来てないというのに、アンテナの検討 なぜか、気になってしまって！
接地型だとゲインはあるのですが色々とめんどくさい それを克服するのがアマチュア無線でしょうが、そんな壁を乗り越える気がないし、へたすりゃ感電、放電、家が燃えるってなもんです。５０ｗでも数十キロボルトの発生です。
少し１３６ｋｈｚの世界を覗いてみたいだけなので、固定局で現有のアンテナを使えないかと検討

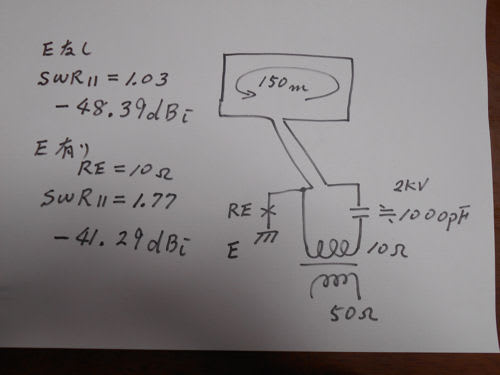

手書きですが、アンテナシミュレータで検討した結果です。大体のとこですから、参考にされる方は、シミュレーションしてくださいね！ 手計算でもＰＣでもなんとかなる範囲です。
コンデンサの接続してない方の端子を接地すると多少感度がＵＰします。それでも１ｋｗも加えないと空中線電力は１ｗにもならない！ ５０Ｗでもコンデンサの耐圧が２ｋＶ必要です。
こんなんで実現させてみようかなと思ってるとこです。 多数検索してみたりした結果ですので、先人の方々に感謝！
お約束、当然ですが自己責任で当該データをご利用下さい。記載間違い、そのた間違いがあるかもしれませんし、破損、爆発、地球消滅、一切の責任は僕にはありませんからね！
２月１９日追記
現有のループアンテナを測定してみた！
１００ｋＨｚで測定して Ｌ＝２６７．１μＨ Ｒｓ＝３．６７７Ω
で、１３６ｋｈｚ計算してみると Ｃ＝５１２７．２ｐＦ Ｚ＝３．７Ω（位相差ほぼゼロ）
５０Ｗだとコンデンサの電圧も９００Ｖ程度で大丈夫！→本当かよ アンテナ利得は小さいでしょうが使える範囲ですね。
現在３ＫＶ４００ｐＦバリコン発注！ アンテナもあと５０ｍ延長計画中
４７６ｋｈｚで計算するとＣ＝４１８ｐＦ Ｚ＝３．７Ω ５０Ｗだとコンデンサの電圧３ＫＶ→電波出さないまでものぞいてみることは出来そうです
３月４日追記
全周を約２００ｍ強にしてみました。
１００ｋＨｚで測定して Ｌ＝３１４．５μＨ Ｒｓ＝５．２８４Ω
で、１３６ｋｈｚ計算してみると Ｃ＝４３５４．６ｐＦ Ｚ＝０．０４３Ω（位相差ほぼゼロ）
