ununバランの作成
トランシーバー内臓アンテナチューナーにロングワイヤーアンテナをつないで、多くのバンドにQRVできないかと「ununバラン」の作成をしました。
9：1ununの作成
使用材料
・フェライトコア： FAIR RITE 5943003801（FT240#43相当）
・線： AWG18耐熱ビニル線、やや細いAWG20耐熱ビニル線
・測定：アンテナアナライザー ⇒ ununバラン ⇒ 450Ωダミー
・テスト運用：ロングワイヤー＝9.1m長（No.1～3）／7.7ｍ長（No4～6）（アンテナ長が異なるのでテスト運用結果は目安）
・回路図
【No.1】
耐熱線をより線状にしてバイファイラ巻き3ターン、2直列＝計6ターンにしてケースに重ねて収納
・測定（450ΩダミーロードにてSWRを測定）
1.8～14MHz＝1.0、18MHz=1.1、21～28MHz＝1.2～1.7、50MHz＝3.0以上
・テスト運用（トランシーバー⇒8D-FB⇒ロングワイヤー9.1ｍ長）
1.8～21MHzと28MHzはトランシーバー内臓チューナーでマッチングが取れる。
24MHzは出力80W、50MHzは出力20Wあたりまで上げるとマッチングが外れる。
【No.2】
巻き方をW1JRに変更。他はNo.1と同様に耐熱線をより線状にして3ターン、2直列＝計6ターンにしてケースに重ねて収納
・測定（450ΩダミーロードにてSWRを測定）
1.8～14MHz＝1.0、18MHz=1.2、21～28MHz＝1.5～1.7、50MHz＝3.0
・テスト運用（ロングワイヤー9.1ｍ長）
1.8～28MHzはトランシーバー内臓チューナーでマッチングが取れる。
50MHzはマッチングが取れない。
【No.3】
ケース収納を2連続直列（重ねない）収納

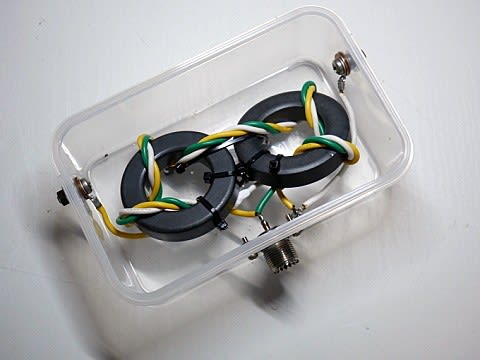

耐熱線をより線状、バイファイラ巻き3ターン、これを2連続直列＝計6ターンにしてケースに収納
・ 測定（450ΩダミーロードにてSWRを測定）
1.8MHz＝1.1、3.5～18MHz＝1.0、21～28MHz＝1.2～1.4、50MHz＝3.0
・テスト運用（ロングワイヤー9.1ｍ長）
1.8～50MHz全バンドにおいてトランシーバー内臓チューナーでマッチングが取れる。
【No.4】
コア1個、やや細い耐熱線AWG20を使用、3本の線を平衡（より線にしない）
バイファイラ巻き6ターンにしてケースに収納。
・測定（450ΩダミーロードにてSWRを測定）
1.8MHz～24Hz＝1.0、28MHz＝1.2、50MHz＝2.4
・テスト運用（ロングワイヤー7.7ｍ長）
7MHzと14～28MHzにおいてトランシーバー内臓チューナーでマッチングが取れる。
1.8MHz、3.5MHz、10MHzの３バンドはマッチングが取れない。
50MHzは出力30Wあたりまで上げるとマッチングが外れる。
【No.5】
耐熱線を太くAWG18した。他は＜No.4＞と同じ仕様
・測定（450ΩダミーロードにてSWRを測定）
1.8MHz～18Hz＝1.0、21～28MHz＝1.1～1.25、50MHz＝3.0
・テスト運用（ロングワイヤー7.7ｍ長）
＜No.4＞と同じ結果、7MHzと14～28MHzはOK
1.8MHz、3.5MHz、10MHzの３バンドはマッチングが取れない。
50MHzは細い耐熱線に比べてやや改善したが、出力50Wでマッチングが外れる。
【No.6】
耐熱線を3本を平衡、バイファイラ巻き3ターン、2直列＝計6ターンにしてケースに重ねて収納
・測定（450ΩダミーロードにてSWRを測定）
1.8MHz＝1.1、3.5～18MHz＝1.0、21～28MHz＝1.1～1.25、50MHz＝3.0
・テスト運用（ロングワイヤー7.7ｍ長）
1.8MHz、７MHz、14～28MHzにおいてトランシーバー内臓チューナーでマッチングが取れる。
3.5MHz、10MHzは出力40Wあたりまで上げるとマッチングが外れる。
50MHzはマッチングはとれるがSWR値が1.3となる。
今回の結果からバラン作成の要点は
▶配線を最短にする
・巻き方はW1JRよりバイファイラのほうが数㎝短くできる
・特に入力側の同軸コネクターとコア間は最短にする
▶線は平衡／密着
・平衡のほうが、より線状にするより数cm短くできる
・平衡のほうが、各々の線がコアに平均して密着する
・巻き線3本は密着させる
テスト運用にて トラブル、原因？
1）ローパワーではチューニングが取れていたのに、出力を上げるとチューニングが外れるバンドがある
⇒▶RF電力の回り込み？ ▶電圧給電状態？
2）エレメント側の同軸ケーブルにコモンモードフィルターを取付けると、チューニングができなくなるバンドがある
⇒▶同軸ケーブルに電波が乗りアンテナの一部として働いている？
▶エレメント長、アース（カウンターポイズ）など、多くの要因が複雑に絡み合うので、どのバランが良いかを判断するのは難しいです。
しかし、SWR測定で満足できたNo.4／No.5／No.6がエレメント長次第ではいい結果が出るのではと思いました。
▶7MHz～28MHzで運用してみました
No.6のバランを使用、FT8（出力20W）、CW（出力100W）で運用
国内QSOには充分です。DXはアジア、USA、南米の局とQSOできました。
手軽にQSYして各バンドにQRVできました。
▶次は4：1ununバランの作成記録です。
