FREETEL SAMURAI-麗 バッテリー交換してみた！

2017年2月頃に購入した格安スマホ

FREETEL SAMURAI-麗（型番：FTJ161B-REI-CG）だが



2021年頃からバッテリーの膨張により

液晶画面がみるみる盛り上がり始めたので、敢え無く買い替えｗｗｗ



それから２年、互換バッテリーをアマゾンで発見！！

取り合えず、捨てる前に試してみることに・・・



交換手順は以下の通り。

【事前準備】

スマホの修理で一番の問題は、特殊ネジ用の工具の入手。

機種毎にさまざまな規格、サイズのネジが使われており

何が必要かさっぱり分からないのが実情・・・



そこでまず、スマホ修理用ドライバセットで一番種類の多いもの（１４０種入り）を

アマゾンでポチッと！

結論としては、麗の場合は星型ビット（サイズ：0.8）と＋ドライバでOK



【分解作業】

１．液晶パネル取り外し

麗の場合、ケースと液晶パネル側はネジで固定されている。

USB端子の両脇にある、かろうじて見えるネジ２つがそれ。

このネジを回すのが星型０．８ビットになる。



外したネジは無くさない様、工具付属のマグネットシートで固定する。



バッテリ膨張により生じた隙間から、やさしくこじ開ける。

この時液晶パネルとベースが剥離しない様に気を付ける。

私はうっかり剥がしてしまったｗ



液晶パネルとケース側はフレキで繋がっているが

そのままで作業できるので、無理に外さない様に！



他にもポロッと落ちる部品があるので注意！

（黒いゴム製の部品が落ちていたので、それっぽい所に戻したが・・・よくわからんｗ）



２．端子固定金具除去

基盤に接続されている端子は、固定金具で押さえてある。

バッテリ端子を外すには、固定金具を外す必要がある。



金具は左右、中央の３点でネジ止めされ、ネジは全て同じ⊕ネジ。



フレキを傷つけない様、ゆっくりと

液晶パネルを垂直に立てると楽に外せる。

（下の写真を参照）

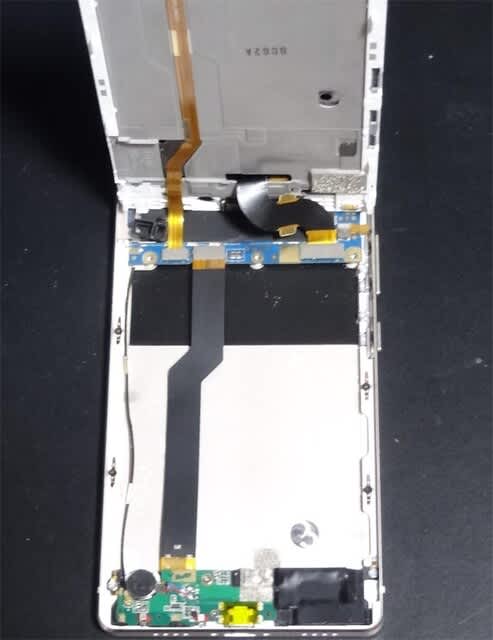

３．バッテリー除去

バッテリーを取り外すには、バッテリー端子と

その左側のフレキの端子も外す必要がある。



端子は上から押し込むタイプなので

端子の端を爪先で上に引くと外れた。（※専用工具があれば使うことを推奨）



また、バッテリーはケース側に貼り付けられているので

破れない程度にゆっくり引き剝がす。





この時、バッテリーの上を通るフレキの、下側の端子も外れてしまう場合がある。

その際は下側の基盤を外し、端子を勘合し直すことになるので注意！

　

４．互換バッテリー取付

今回購入した互換バッテリーはロワ・ジャパン製



端子がなかなか勘合しないので

純正品の端子と比較してみたが、問題はなさそうだった。

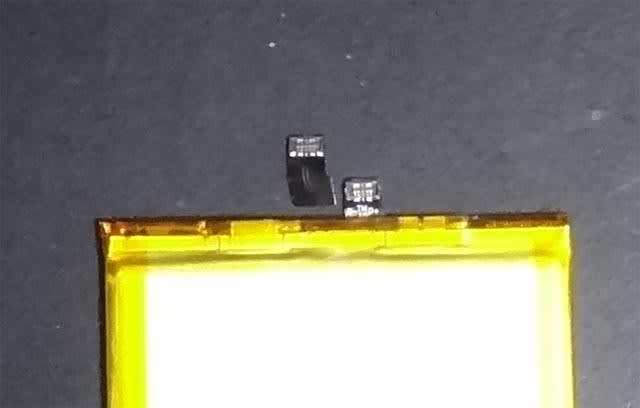

（写真左が純正バッテリーの端子、右が互換バッテリの端子。）



なかなか勘合しないのは、フレキの長さと向きが微妙にズレている為のようだった。

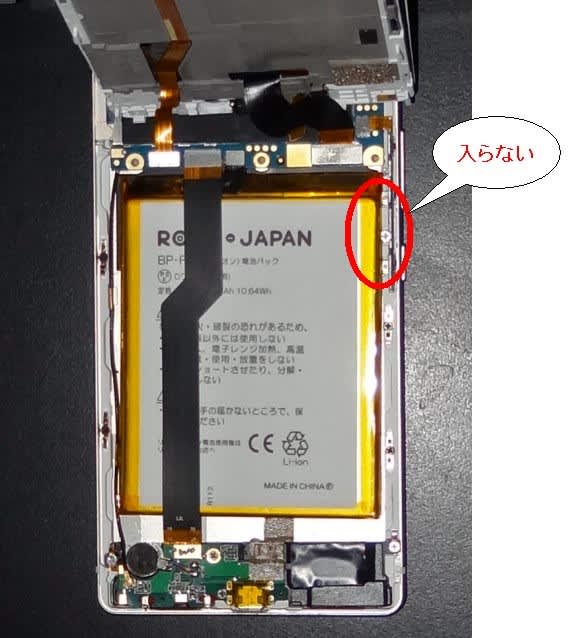

何とか端子を勘合させ、バッテリーをケースに入れてみると

微妙に入らないｗｗｗ

当然、バッテリーの上を這わせているフレキ端子の勘合にも影響がある。



そこで、この状態で各端子が確実に勘合していることを確認し

固定金具をネジ止めする。



次に、バッテリーのはみ出た箇所を指で押し込む。

それ程強く押さなくても入ったぁ。（フゥ～・・・）

これで裏面の粘着テープをどうしろと言うのか・・・



５．仮動作確認

・この状態で、PCとUSB接続して電源が入ることを確認。

・OSが起動し、ログイン画面が出ればOK.

・一度電源を切り、USBケーブルを抜く。



６．組み立て

液晶パネル一式をケース側へ嵌め込む。



白いフレーム部がケースと勘合するので

上側（頭側）から下側（USB端子側）へ、順に押し込む。



最後にUSB端子両側のネジを絞めて完成。



７．最終動作確認

組み立てが終わったら、再度PCとUSB接続

起動を確認する。



以上、初めてで何かと大変だったけど、何とかなったぁ～！！ｖ（＾o＾）

これからのSDGsはこれだね💕































無線LAN Aterm WR8750Nにカラリオ EW-052AをWi-Fi接続してみた！

長年愛用してきたCanon PIXUS Pro9500 Mark II、

購入当時は顔料インク対応、A3ノビまで印刷可能ということで

写真プリントで随分と活躍したものだが・・・



そんなハイエンド機種も、最近では年賀状印刷のみ・・・

その後、２，３カ月も経てばインクが出なくなる始末

インクカートリッジ代だけで、本体価格をとっくに超えてる



そこで清水の舞台から飛び降りる覚悟で（最近あまり聞かない文言・・・）

お手頃な複合機　EPSON　EW-052Aに買い替えてみた～



発売から三年ほど経っているようだけど、現役の人気機種らしい。

この価格で複合機とは信じがたい気もするが、物は試し・・・Amazonでポチッと！



さて、最近Windows11にUpGradeしたばかりで不安要素満載な中

プリンターの取説通りにセットアップを進めてみる。



インストールはPC/モバイル端末/Wi-Fiルーター（AOSS/WPS対応のみ）と選べる。

自宅内LANでは、DHCPサーバー付き光ルーターにイーサーネットコンバーターを併用しているので、この子に無線接続させたい。



ところで・・・AOSS/WPSって何だろ？

イーサーネットコンバーターはAtermWR8750N（2013年モデル）とかなり古い機種。

最近登場した規格なら、まず非対応だろうけど



AtermWR8750Nの取説を調べると・・・

「らくらくスタートボタン」なるものを発見！WPSとは書いてないなｗ



製品情報をググってみるとこんな記事が

https://www.aterm.jp/function/wg1800hp/guide/wireless/list/m01_m65.html

取り合えず試してみることに！



【手順】

１．無線LAN親機（AtermWR8750N）にある”らくらくボタン”を長押し

　　

PowerLEDが点滅するのを確認。

２．複合機EW-052AのWi-Fiボタンを長押し

無線LEDが点滅するのを確認



この状態で数十秒経過すると、無線LEDは消え接続完了！・・・らしい



この段階で、ネットワークステータスを印刷できるとのことで、

印刷してみると・・・確かに接続先機種名、IPアドレスが設定されていた。



PCにプリンタのインストールを行うと、検出できて設定、印刷もできたぁ～T(^^)T

それにしても、かれこれ十年前の無線LAN機器が

WPSとやらに対応していたとは驚いた！



【使用機器】

　OS：Windows11

　無線LAN：AtermWR8750N イーサネットコンバータセット

　型番：PA-WR8750N-HP/E

　製品HP＞https://www.aterm.jp/product/atermstation/product/warpstar/wr8750n-hp/

　プリンタ：EPSON　Colorio EW-052A

　製品HP＞https://www.epson.jp/products/colorio/ew052a/









davinchi 1.0のカートリッジ残量を調べてみた！

以前から気になっていたのだけれど、

３Dプリンタ　davinchi 1.0のカートリッジ残量表示が０ｍになると

実際どの位残っているのかな？・・・と



残量表示が０ｍになるとこれ以上プリントはできないので

カートリッジを交換するしかない訳だけど、何か引っ掛かるんだよね～

（バグとか企業戦略とかで、本当は沢山残っているんじゃないだろうか？とかね！）



カラープリンター等はインクカートリッジで利益を出すビジネスモデルだったりするらしいしね・・・



そこで、残量表示が０ｍになったカートリッジができたので

フィラメントを引き出してみると・・・”出るわ出るわ、ちょっと待って！まだ出るの？”

と言った具合で、約40m程が出て来たｗｗｗ



【引き出した全フィラメントとカートリッジ】　

　



さて、この結果をどう理解すればいいのか・・・



























ubuntuでWebカメラを使ってストリーミング配信してみた！

最近毎日の様に庭を荒らしに来る犯人を見つける為に

監視カメラを自作することにした。



コストを掛けず、手持ちの材料で作るので

システム構成は以下のもので作ることにした。

・Webカメラ

　使わなくなったWebカメラ（２００万画素）:

　メーカー：BUFFALO

    型番　　：BSW20KM02H

・PC

　OS:ubuntu

     M/B:ASUS　M4A78 PRO

　メモリ：４GB

・ストリーミング配信用ソフト

　　MJPG-Streamer（フリーソフト）



製作手順は以下の通り

１）OSインストール

２）Webカメラ接続確認

３）ストリーミング配信用ソフトのインストール

４）環境設定

問題がなければこれでいいはず！



１）OSインストール

1)ubuntuをダウンロード

ダウンロードサイト：https://www.ubuntulinux.jp/products/JA-Localized/download

今回はISOイメージ（ubuntu-ja-20.04.1-desktop-amd64.iso）をダウンロードし、インストール用DVDを作成した。

2)Windows10の場合のISOイメージからDVDを作成

１）エクスプローラでダウンロードフォルダを表示

２）ダウンロードしたファイル名にマウスカーソルを当て右クリックし、「プログラムから開く」を選択

３）Windowsディスクイメージ書き込みツールを選択

４）必要な設定をして実行する。（今回はデフォルトのままにした）

3)PCのBIOS設定で起動順の最初にROMドライブを指定

4)インストール作業

ROMドライブへ作成したインストールディスクを入れ、PCを再起動する。

表示に従って設定をすすめる。

トラブルがなければ以上で完了。　Congratulations！



２）Webカメラ接続確認

WebカメラをUSBに差し込み、ターミナルから以下のコマンドを実行。

>lsusb

カメラデバイスが表示されればOK。

念の為、ubuntu付属アプリ「cheese」を起動し、カメラ映像が表示されることを確認。

ここまでで、ハードウェアの準備は完了～　意外と簡単で順調！！



３）ストリーミング配信用ソフトのインストール

今回はMJPG-Streamerを使用することにした。

インストール作業はターミナルから行う。

始めにmakeとgccをインストールしておく必要がある。

・ｍａｋｅのインストール

　>sudo apt install make

・ｇｃｃのインストール

　>sudo apt install build-essential

・MJPG-Streamerのインストール

　※ターミナルのカレントパスにインストールされるので注意！

　>sudo apt-get install subversion imagemagick libjpeg-dev

　>svn checkout svn://svn.code.sf.net/p/mjpg-streamer/code/ mjpg-streamer

　>cd mjpg-streamer/mjpg-streamer/

　>make

　>sudo make install



４）環境設定

ストリーミング通信用のポートを設定する必要がある。

空きポートならどこでも良さそうなので、使用したいポートを適宜開放しておく。

ubuntuの場合、初期状態ではファイアーウォールはdisable状態なのでまずはここから設定することになる。

・ファイアーウォールを有効にする。

　>sudo ufw enable

　>sudo ufw status    　・・・状態確認

・ポートの使用を許可する。

　>sudo ufw allow     [ポート番号]　　

念の為ここでOSを再起動しておく。



５）MJPG-Streamer起動

アプリの起動時にはいくつかパラメータを渡す必要がある。

パラメータの詳細については、MJPG-Streamerのヘルプを参照することができる。

取り合えず起動するには、ターミナルで以下の通りに入れてみると起動する。

(カレントパスは　~/mjpg-streamer/mjpg-streamerでないとエラーになる？）

>mjpg_streamer -i "/usr/local/lib/input_uvc.so -y -q 100 -r 1280x720 -f 30" -o "/usr/local/lib/output_http.so -w /usr/local/www -p 8080" -b

次にブラウザで映像を確認してみる。

ブラウザのURL欄に、localhost:［ポート番号]を入力すると以下のページが表示される。

ここでエラー：404が出た場合は、起動時のパラメータで-w以下の所（上記赤字ヵ所）が間違っている可能性がある。

正常に表示されたなら、左列のStreamを選択すると動画が表示される。



以上で、無事ストリーミング配信が完成！



補足：

自宅LANで他のPCでストリーミング受信する場合のURLは

URL:[配信用PCのIPアドレス]:[ポート番号]　になる。





VisualStudio2019 ソリューションエクスプローラーのフォントサイズの変更

MMORPG用に２Kモニターにしてみたら

グラフィックスは奇麗になったけど

ゲーム以外で何かにつけて表示文字が小さくて読みづらいｗｗｗ

・

・

・

そんな折、VisualStudioを使ってみようかとVS2019をインストールしみると・・・

更に文字が小さくてビックリ～



流石にテキストエディターの文字サイズくらい変更できるだろうと

あれこれ触ってみるも見つからずｗｗｗ

VS2008の頃は使いやすかったな～などと郷愁に浸りつつググると・・・

なるほど、こんなことになってるのね♪～



備忘録として、フォントサイズの変更方法を書いておこ～と！

１．テキストエディター領域のフォントサイス変更方法

　テキストエディター領域にマウスカーソルを置き、

　Ctrl＋マウスホイールで拡大縮小が自由自在！



２．ソリューションエクスプローラーのフォントサイズ変更方法

　トップメニュー＞＞ツール＞＞オプション＞＞環境＞＞フォントおよび色を選択、

　設定の表示(T)：欄で環境を選択し、フォントとサイズを指定し、OKボタンを押す。

　これでメニューとソリューションエクスプローラーの表示文字が変更できました～



　※プロパティ欄は変化なしｗｗｗ







Windows10とWindowsXPでドライブ、フォルダを共有する方法

OSを変えると必ずトラブルのがネットワーク共有・・・

Windows10にしてからXPマシンが見えなくなり、

XPマシンからはWin10マシンは見えるが、共有ドライブは見えない状態ｗｗｗ

そろそろ本腰を入れて解決してみたので 備忘録としてブログに書きました～

今回進めた手順は

１．ネットワーク共有設定

２．ネットワークプロトコル設定（結論としてはここが原因だった） です。



１．ネットワーク共有設定

Window10の共有詳細設定への経路は複数あり 以前にもまして分かりづらくなってますが・・・

兎に角、ここに辿値着けばOKです。

例）設定＞ネットワークとインターネット＞ネットワークと共有センター＞共有の詳細設定の変更





プライベート、ゲストまたはパブリック、全てのネットワークの３項目あるので

必要に応じて、有効にします。







設定を終えたら、一度再起動します。

Windows10同士ならこれで良い様ですが、XPでは認識できませんでした。



２．ネットワークプロトコル設定

XPの共有プロトコルはSMB1.0だそうで、Windows10のデフォルトでは無効になっていました。



コントロールパネル＞プログラム＞プログラムと機能＞Windowsの機能の有効化または無効化を開くと・・・



SMB 1.0/CIFSクライアントとSMB1.0/CIFSサーバーを有効にします。

これでXPからWindows10の共有ドライブ・フォルダが見える様になりました。

SMB 1.0/CIFS 自動削除は任意で設定します。



OKを押すとインストールが始まります。



終了画面になればOKです。



以上で、Windows10とXPの間でネットワーク共有ができる様になりました。



最後に共有したいドライブ、フォルダに共有設定すればOKです。

ここは流石に従来とほぼ変わりない手順なので、省略します～

railsのモデルにカラムを追加する方法

Railsを使っていると稀にカラムを追加したくなることあります。
そんな時は大抵やり方を忘れているもの。
そこでメモとしてブログに書いておけば安心かな・・・

いつも悩むのがテーブル名。
本来はモデル名なので単数形のはずが、なぜか複数形で書く仕様。
どう考えても納得いかないので覚えない訳で・・・

さて、手順は以下の通り。（シンプルなのにね・・・）

１．マイグレーションファイルの作成
既存のモデル：sampleに新たにテキスト型のカラムstatusを追加する場合

>rails g migration AddStatusToSamples status:string

ここで注意するのはテーブル名に相当するモデル名をコントローラー名に
する点です。
（※モデル名：sample のコントローラ名はsamplesにするルールより）

この様に書くことでrailsはadd_status_to_samplesと解釈する様です。
この処理により生成されたファイルの中身は、

class AddStatusToSamples

def change

add_column :samples, :status, :string

end

end

となります。

２．カラム追加を実行
ターミナルから以下を実行。

>rails db:migrate

以上で完了です。

Rubyで warning: calling URI.open via Kernel#open is deprecated,・・・が出る対策

最近Rubyを使って、WEBスクレイピングを始めてみたのですが、
何やら気になるメッセージが出るので調べてみました。

ワーニングメッセージ：
warning: calling URI.open via Kernel#open is deprecated, call URI.open directly or use URI#open

さて、このWarningを出しているモジュールはと言うと
open(url)メソッドです。

実際のコードは以下の通り、良くあるサンプル程度のもの。

#coding: utf-8
open(url) do |file|

file.each_line do |line|
# ここに処理を書く
end

end

このopen()メソッドは、Ver2.7辺りで、今回のWarningを出す様になったとか。
推奨メソッドはURI.open()とのこと。

早速、URI.open()に変更してみると、確かに出なくなりました。

取り合えず、解決！　　　・・・以上

Windows版FFXIVインストールでffxiv_dx11.exeがエラーの対策あれこれ

FFXIVフリートライアル版を始めて一ヶ月が過ぎ、レベルも３０近くになると
アイテムが容量オーバーでどうにもならなくなってきた。

更には、他プレーヤーとのコミュニケーションにも支障が出始めた。
このままでは、申し訳ないこと、山の如し・・・
（telされても返信できない）

そこで、いろいろ思案した結果、製品版を導入することにした。
調べてみるとコンプリート版が意外とお手頃だったので、
いつもの様にアマゾンでポチッと・・・

今回使用している環境は以下の通り。

OS	Microsoft	Windows7 x64	SP1+Update最新
3DEngine	Microsoft	DirectX11	Windows Updateで最新
Grabo	GIGABYTE	GV-RX590GAMING-8GD	ドライバ最新
Drive	CFD	CSSD-S6B960CG3VX	2.5inch 1TB SATA3

そして三日後・・・

早々と二日で届いたパッケージ版をインストールすると、
アップデートが小一時間程で終了。フリートライアルとは大違い。
早速フリートライアルで取得したアカウントでログインし”プレイ”

ffxiv_dx11.exe 12B*** 他大量にエラー発生！
１ミリ秒もプレイできない！！！

とりあえずググると、お仲間多数発見！
対策はと・・・

１）インストール先をCドライブ以外にする？
２）グラボのドライバーは最新にする？
３）Windows　Updateも最新にする？
４）DirectXを最新にする？
５）グラボのリフレッシュレートを下げる？
６）FFXIVランチャーの設定で、DirectX11をOffにする？

などなど・・・

１）は意味不明だが、とりあえず試してみたが、変わらず。
２）は最新ではなかったので、早速アップデート。
３）は実行済み
４）当然実行済み（dxdiagでDirectX11を確認）
５）ノーマル設定なのでそのまま。
６）そんな裏技？があったとは・・・やってみると新たなエラー発生！


何と最新のDirectXがインストールされていないと？
DirectXエンドユーザーランタイムとは何のことだ？

早速ググってみると、Microsoftのサイトがあるじゃないか。
URL:https://www.microsoft.com/ja-jp/download/details.aspx?id=35から

dxwebsetup.exe

をダウンロードし実行すると、あるわあるわ！
なんかたくさんインストールして終わった・・・　どう言う事？

リブートせずに続けてFINAL FANTASY XIV ONLINEを起動>ログイン>プレイできた！
結局、Windows　Updateで最新にしても、DirectXは最新ではなかった訳だ。
やれやれだぜMicroSoft・・・

そして翌日・・・

気を取り直し、本命のCドライブSSDへのインストールに再挑戦！
手順は簡単。

１）FFXIVをアンインストール
メニュー＞コントロールパネル？プログラム＞プログラムのアンインストール
２）FFXIVをインストール
　パッケージ版からのダウンロードは約２時間。
３）プレイ
　今回はエラーもなく、プレイを再開できたぁ！

以上・・・

Logitech製ワイヤレスマウス M-RAG97のバッテリーを自作してみた！（バッテリー交換、修理）

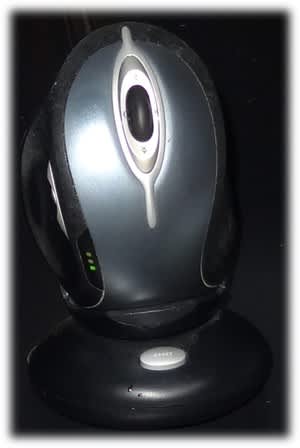

長年愛用して来たLogitech製ワイヤレスマウス M-RAG97だが、
バッテリーの充電がそろそろ限界に来た様だ。

充電が弱くなってから騙し騙し使うこと早や１０年。
もう我慢の限界・・・

この手の製品は専用バッテリーなのが常、互換品など
まず無いと思いつつ、ググって見たが・・・やっぱり無い！　とほほ・・

取り合えず、分解してバッテリーの仕様を確認することにした。
分解手順は以下の通り。

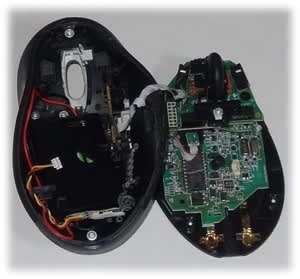

１．上部ケース取り外し

このモデルは上部ケースと下部ベース部に別れた構造になっている。
上部ケースは裏面から5箇所ネジ止めされている。
ネジはマウスソールと製品表示シールの裏に隠れている。（写真）


ソールとシールを剥がしてネジを外し、上部ケースを外す。
開けた際、中から脱落する部品は無かった。

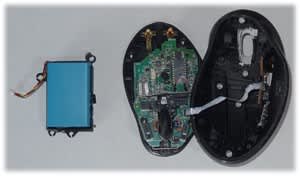

２．バッテリーユニット取り外し

バッテリーユニットは上部ケース裏面にネジ止めされている。
フレキと電源線が短いので無理せず、電源コネクタを基盤から引き抜く。


フレキはそのままでも作業可能だが、気になるなら抜いておく。
この際、差し込む向きを確認して置く事！


バッテリユニットは黒いケースの中に青色のケースが収められている。

３．バッテリーユニット分解

取り合えず外側青色のケースを開けて見ようとしたが
内部で両面テープか何かで接着されている様で開かなかった。
仕方ないので、無理やり割って見たら、中からバッテリー本体が出てきた。


結局、取り出したバッテリーユニットは、
・取り付け用ケース（黒色の樹脂部品）
・バッテリーケース（青色の樹脂部品 外寸：36mm x 54mm x 11mm)
・Li-Ionバッテリー本体（銀色の金属容器）
・温度センサー基盤
から構成されていた。

電気的な仕様は、本体商品ラベルの記載と青色ケースの表示より
４．２Ｖ　８００ｍＡ
で間違いない様だ。

４．互換バッテリー製作

今後のことを考えると、二次電池は汎用品に置き換えるのがベスト！
そこで、電圧、電流容量並びに、寸法的に丁度収まりそうな単４ｅｎｅｖｏｌｔ3本構成で
試作することにした。

ちなみに、単４ｅｎｅｖｏｌｔの仕様は、１．２Ｖ　９００ｍＡとある。

青色ケースの代わりは、３Ｄプリンタで簡単に作れるが、
今回は市販品を流用するのが手っ取り早そうだ。

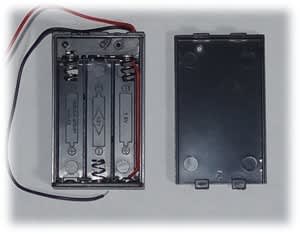

そこで、単４ｘ３本の電池ボックス（スイッチ付）を購入し、改造することにした。


蓋は不要なので廃棄、スイッチ部分を大まかに切り取り、ヤスリで削り、全体寸法を調整した。
温度センサー基盤と電池ボックス（赤黒の各線）をハンダ付けし、取り付け用ケース（黒色の樹脂部品）の
外側に両面テープで貼り付けた。


これでもまだ少し幅が長いが、少々無理をして何とか入った。　ふぅ～！


コネクタを接続し、上部ケースと下部ベースを勘合できれば、ネジ止めして完成。
少々無理無理な所もあったが、何とか元通りに組みあがった！

５．動作確認

充電器にセットし、充電ゲージが充電中から満タンになることを確認。


マウスが動作すればＯＫ！　なかなか上手く行った気がする
これで半永久的に使えることになった訳だ。

以上・・・

【サイト内関連情報】

ソニー製ワイヤレスマウス（SMU-WM10）の修理
