デジタルチャンネルデバイダー その後

デジタルチャンネルデバイダー　その後

現在のシステムはこのようになっています。

音楽データ（NAS）->　LENOVO M710S（再生ソフトウェア lightMPD）

->　デジタルチャンネルデバイダー
　　　（XMOS USB DDC）->
　　　（ADau1467ボード -> ES9038Q2M DACボード2枚）

->　電流帰還アンプ２台

->　（ウーハー）JBL 2226H＋4507
->　（スコーカー）JBL 2450＋2380A　と　（ツィーター）SELENIUM ST400

音的にはけっこう満足していますが、NAS音源以外のソース
例えばCDプレーヤーの再生などはできません。
手元に、相当昔にデジットで入手したDAIトランシーバ実験基板と
マルプレクサIC（74HC4053）があったのでこれを使って同軸入力を
切り替えれるように計画してみます。

基板を入るように内部を大幅に改造しました、
電源部をひとつにまとめて作り直しスペースを作りました。
入力は切り替えできる様になりましたが、音に対する影響はどうなんでしょうか。
74HC4053はアナログスイッチなのでデジタル信号の波形は少しは
劣化すると思いますが、耳で聞いている限りでは違いはわかりません。


将来的には入力切替ができるDAIを導入したいと思います。

デジタルチャンネルデバイダー その5

デジタルチャンネルデバイダー　その5

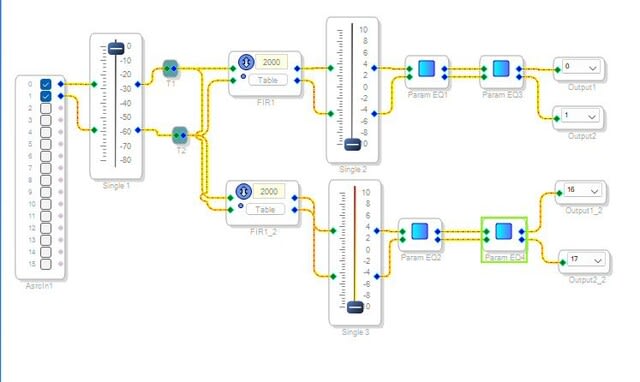

パラメトリックEGを二段にしてみました。

設定はどうするが良いのかよくわかっていませんが、
とりあえずこんな感じにしてみました。



周波数特性は一段の時と比べて改善しているように見えます。
しかし音が良くなったかどうかはわかりませんでした。
しばらくこの状態で使っていくつもりです。


パラメトリックEGが一段の時の周波数特性です。（その3で既アップロード済）

デジタルチャンネルデバイダー その4

デジタルチャンネルデバイダー　その4

フロントパネルを付けました。
画像ではパネルを付けてもあまり変わらないように見えます。

デジタルチャンネルデバイダー その3

デジタルチャンネルデバイダー　その3

組立てが終わりました。
ADau1467ボードは取り付け穴がないので、取り付けを工夫しています。
DAC基板は+-15Vを供給するようになっているのですが、デジタル部の3.3Vも+15Vから
降圧して供給するようになっていました。いったん6Vに下げてさらに3.3Vに下げています。
これでは効率が悪いので、しかも2枚もあるので、別途約10V（未安定化）を6Vのレギュレーターに
供給するように変更しています。
HDMI端子（LVDS）外部出力も付けたので（未配線ですが）外部DACも使えるので楽しみです。


フロントパネルはまだ付けていません、
これから作成する予定です。
