ライトバージョンアッププロジェクト
旅立ってからライトの暗さが頼りなくて
外灯のないトンネルを走ったときは
恐怖を感じた。(いろんな意味で)
といううことで、もっと光を!
まずは、手元にあるPS250の1灯ライトをフロントのカゴにつけてみよう。
![](https://blogimg.goo.ne.jp/user_image/3a/a9/8c515d69f25bfb5aec423ebf504c0bb3.jpg)
うーん。もう少し小さいやつだったらいいんだけど。
でも光量デカいんだよなーΦ180ですよ。
ライトは35Wだけども。
通常のヘッドライトをLED化して、増設をHI-LOWで・・・。
フォグライトつければいいんじゃねぇ!?
さっそく探してみる。
カブのバッテリーも考えたら、HIDじゃなくて
LEDがいいと思うんだよねー
あった。
LEDプロジェクターフォグランプ φ80 10W級ドーム型レンズ
いいジャンこれ。
とおもったら、すでに装着している人がいたー
マジで、2番煎じすぎる・・
こことここ。。
まぁいっかー

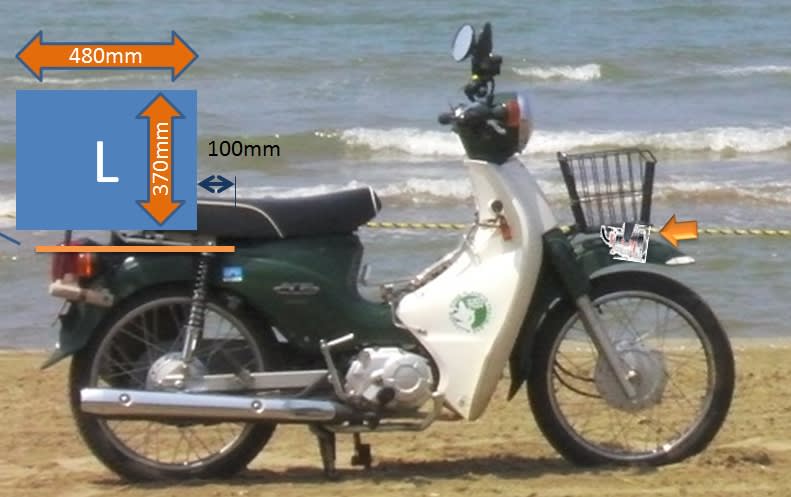

取り付ける位置は、やっぱりここだよねー
![](https://blogimg.goo.ne.jp/user_image/32/51/ff3bc3e25d8f289a6f889475eb226fe0.jpg)
約6500円で手に入れたのだが・・・
取付け編
8/25に手に入れた!
まずは、分解。
どっかのサイトで、ライトのところにセメント抵抗が
ついてて、すげー消費電力になってるとの報告があったので
一回見てみましょう。
![](https://blogimg.goo.ne.jp/user_image/06/56/7341cd8fd658e305f901c59b1d66753d.jpg)
抵抗ないっす。

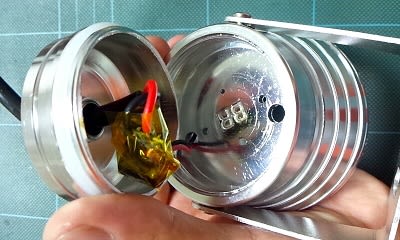

続きまして、回路部チェック。
![](https://blogimg.goo.ne.jp/user_image/11/95/98a60926b396e7625c9911129ba7fabf.jpg)
セロハンでまかれています。って報告がってので。
マジでした。
動作のチェック。

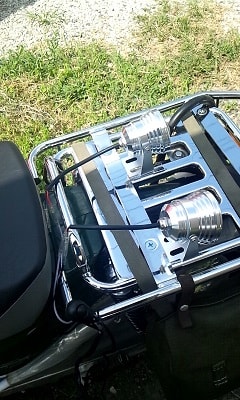

配線はこんな感じ。
単純に配線。ACCもバッテリーから。
![](https://blogimg.goo.ne.jp/user_image/7c/89/ead40fe3ebe36f14145aa97db729c437.jpg)
![](https://blogimg.goo.ne.jp/user_image/49/f8/c506f1e78ae7ea65c399d65dca681bff.jpg)
![](https://blogimg.goo.ne.jp/user_image/3e/8e/d548858c6164f2a19f5c232c03b2ee2a.jpg)

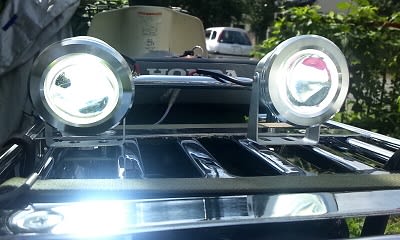

スイッチオーーーーーーーーン!!!
![](https://blogimg.goo.ne.jp/user_image/33/dc/a1cffb442f565230d70ad8a86a1be9d5.jpg)
点いた。
実配線!

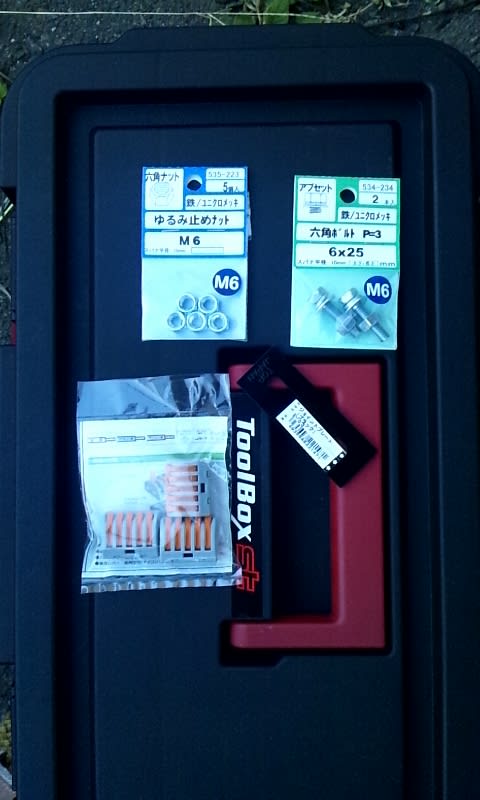

必要なもの。
![](https://blogimg.goo.ne.jp/user_image/09/2d/aed2f5777ad9198d3733b9caa8f86f26.jpg)
あとギボシ端子
ってか、防水コネクターのほうがよかった・・・

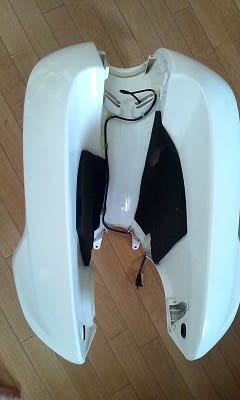

スイッチは、カウルの裏。
両面テープで固定。配線はホットボンドで固定。
![](https://blogimg.goo.ne.jp/user_image/1c/2e/2c6af036e890a325d9fbb8ca4df4b6b1.jpg)

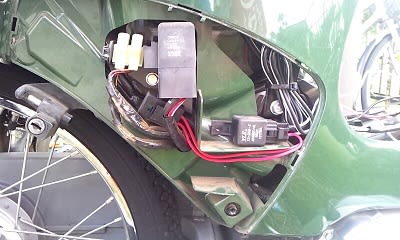

リレーとヒューズはここ
![](https://blogimg.goo.ne.jp/user_image/35/de/73c2b3dad97a2ebaf2bccb452fd4e83e.jpg)
リレーは中華製なので次回交換しますわ。

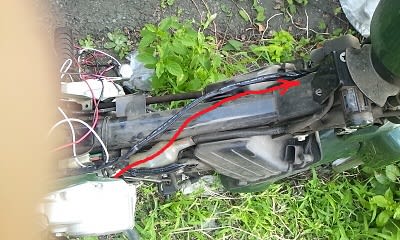

ライトへの配線はここを通す。
![](https://blogimg.goo.ne.jp/user_image/0f/a6/1c3ea3707b710e033000241fbe84739a.jpg)

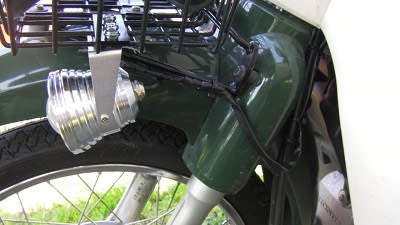

ハンドルを左右に振りながら
干渉しないポイントを探す。
![](https://blogimg.goo.ne.jp/user_image/2b/f9/accbc1d318795e93fca5d9a919ed82ce.jpg)
左から右へ。
![](https://blogimg.goo.ne.jp/user_image/45/52/4862f9745bf25cf40b82634782dd71f0.jpg)

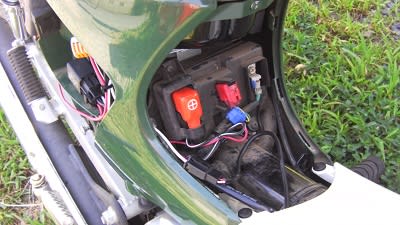

ACC電源はサービスカプラから。
黒線でもOKらしい。
![](https://blogimg.goo.ne.jp/user_image/3b/09/f65ce3cf279d24e1884a83df59db477f.jpg)
![](https://blogimg.goo.ne.jp/thumbnail/62/ba/67fa5f7c91aca9ca8dff572490d0ab40_s.jpg)
で、完成するとこんな感じ。
LEDプロジェクターフォグランプ φ80 10W級ドーム型レンズ
![](https://blogimg.goo.ne.jp/user_image/62/5c/3911359521ab889f3dac92f4aa663ed4.jpg)
スイッチオーーーーン!!
![](https://blogimg.goo.ne.jp/user_image/33/43/5c8abf0bf47039c0974ccdaeb614f41e.jpg)
![](https://blogimg.goo.ne.jp/user_image/5b/24/56eac304f2a9656de6ecef9b4500c532.jpg)
比較!!

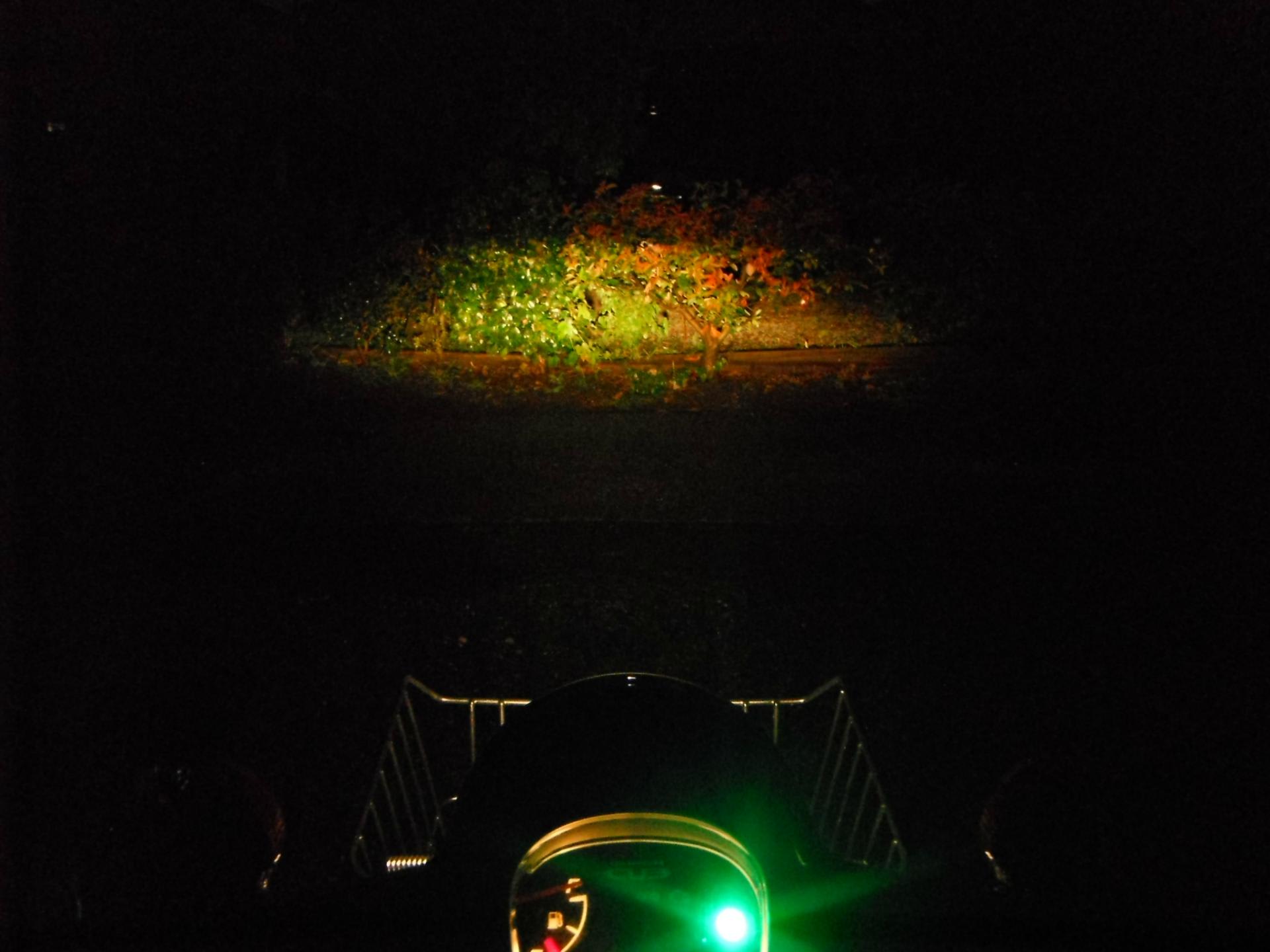

フォグランプなし。
![](https://blogimg.goo.ne.jp/user_image/00/0e/ceed4bec02dbc7f32a80c983b5b50b64.jpg)
フォグライトON!!!!!!!!!!!
![](https://blogimg.goo.ne.jp/user_image/39/72/39cc4d3eb4738fcbf61ea82715c29581.jpg)
めっちゃ明るいやんけーーー!!!
ただ、問題はキーをONすると自動的に
フォグライトもONになってしまう・・・
2013/9/14訂正
OFFにしてから電源切れば、キーをONにしても点灯しないことが発覚。
スイッチ改良しよう。
