【機器修理】SONY CFD-700 CDラジカセ

　今回の修理は、「SONY CFD-700 CDラジカセ（1989年製）」だ。いわゆる「バブルラジカセ」で、多機能豪華仕様な時代の中堅機種といったところだ。

　この作業は、私のオークションで 落札頂いた御方と懇意になり、修理を依頼されたものだ。同型機を２台所有されており、「二個一」ででも良いので、何とか１台でも稼動状態にできないかとの 依頼だ。万一修理が完了しなくても、最低限の経費は負担するとのありがたいお申し出。もちろん、ありがたく受託させていただいた。

　さて、患者機器の到着後、早速診断作業に着手。

　まず分解すると、とにかく両機体とも汚い。粉塵が進入しやすい構造で、内部が相当汚れている。天板面にスイッチ類や放熱口の多い機種に顕著な症状だ。

　また、内部構成もかなり煩雑／複雑で、枯れた設計でないことが分かる。中堅機種とはいえ、機能優先が当時の命題だったのだろう。力技で実装したように思われる箇所が多い。

　当時、機能的、音響的に評価は高かったのかもしれないが、構造的／長期使用的に見ると必ずしも高い評価はできない。

[バブル期の機種によく見られる、航空母艦然とした外観]

[ネジが多い。宝探しのようだ]

[とっても粉塵の多かった天板直下の内部]

[左スピーカー裏面には煤が付着。コンデンサ劣化の証拠だ]

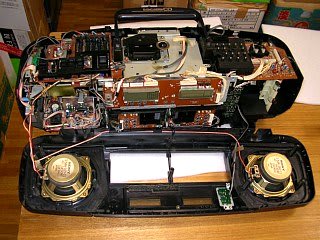

[とにかくコード類が多い]

[テープB(右)のスイッチを全交換したが...]

[あと作業でウーファーのエッジがNGであることが判明する]

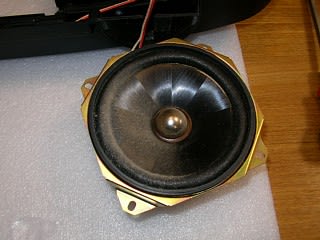

[スピーカーの素材は贅沢にもカーボンコーンとチタンキャップらしい]



■故障状況

◎１号機

• CD再生するも微振動で音とび
• テープA,B再生／録音不可
• スピーカーエッジ劣化
• 操作スイッチ誤作動
• ３度のメーカー修理履歴有


[３度もメーカー修理に出され、磁気ヘッドや電子パーツが交換されていた]

◎２号機

• CD透明アクリルカバー外れ
• バックライト暗い
• CD再生不可
• テープA,B再生／録音不可
• 左スピーカー出力音小さい
• 左／右／背面のスピーカーのバランス狂い
• スピーカーエッジ劣化
• 操作スイッチ誤作動

　両機体とも、かなりシビアな状態。人間で例えると、末期的状態だ。しかし、気を取り直し、まずは単機ごとに復旧を試みる。

■修理作業

◎１号機

• CDの調整を試みるも、改善ならず。更に長時間再生で再生不能になることが判明→CDピックアップNG確定
• テープAメンテナンス→復旧OK
• テープBメンテナンス→期待通りの動作せず、NG

◎２号機

• CDの調整→復旧OK
• テープAメンテナンス→期待通りの動作せず、NG
• テープBメンテナンス→復旧。ただし、稀に誤作動

　以上の結果より、単機での復旧を断念。依頼者の許可の下、「二個一」での復旧作業に着手した。

■移植修理作業

　程度の良い１号機をベースにし、２号機から正常稼動のCDユニットとテープAユニットを移植する。

　移植完了。移植ユニットの正常動作墓を確認。しかし、テープBが指定した操作ボタンと異なる動作は以前解消しない。

　思い切って、操作スイッチの全交換を実施。結果は、一部NG。順方向の再生指示を逆方向で機能することが稀にある。方策が手詰まりとなった。

　目先を変え、スピーカーの良品ユニット選別を行う。ここで、致命的症状を確認。本シリーズ売りのDodecaHONEたらしめるサブウーファーユニットが、Ａ／Ｂ号機のいずれもエッジ劣化していることが判明。

　目視では亀裂等なかったのだが、触診したところ、硬化していることを確認。スピーカーコーン紙の前後往復運動を著しく阻害していた。

　プラスチック保護剤を塗布し、軟化を試みたが、いずれも失敗。卵の殻のようにバラバラと割れ落ちてしまった。

　この時点で、テープB、サブウーファーユニットを復旧できないことが確定。また、電子基板も半田劣化が進行しており、分解・組立の度に半田不良が発生することから、「二個一」復旧も断念する判断をした。

　依頼者にも説明し、了解を得た。20年を過ぎた音響機器修理の困難さを実感する結果となった。

　なお、修理・復旧できなかったにもかかわらず、同じ依頼者から次の修理依頼を頂いてしまった。1988年製の「SONY CFD-DW83」だ。更に古い機種だ！

　当たって砕けろ。だめで元々の精神で、がんばりたいと思う。←がんばってどうにかなるものでもないが...
