【DIY】トラックボールの左ボタンのスイッチ交換

トラックボール（​​エレコム M-DPT1MRBK​​）の左ボタンの調子が悪くなったので交換をした。

•

■不具合と対応の履歴

• 2019年11月：同トラックボールの使用開始
• 2023年08月：左ボタンのクリックができなかったり意図せずダブルクリックになる不具合が発生
• 2023年09月：延命処置を実施（分解して左ボタンのスイッチの電気接点を研磨・清掃）
• 2024年05月：先の不具合が再発。再発防止のため、以下のスイッチ交換を実施

■修理
　分解開始。

•

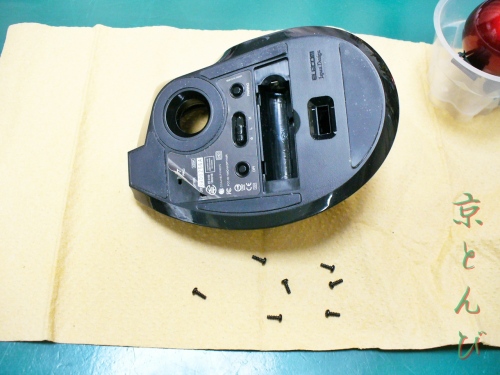

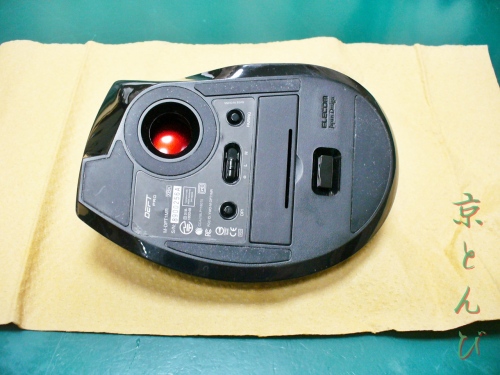

　まずは底面のねじを外す。

•

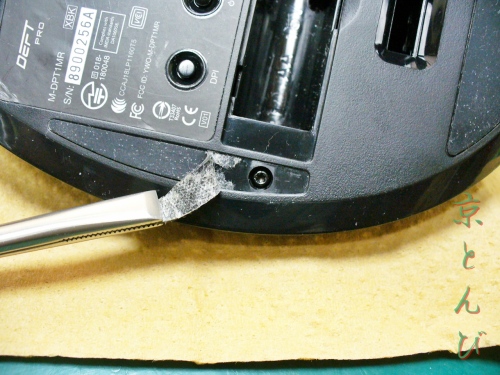

ねじは六角星形の特殊ねじで、電池ボックスの中や滑り止めシートの下にこっそりと配置されている。

•

対角寸法が合うマイナス精密ドライバーを使用して計7本を取り外した。

•
•

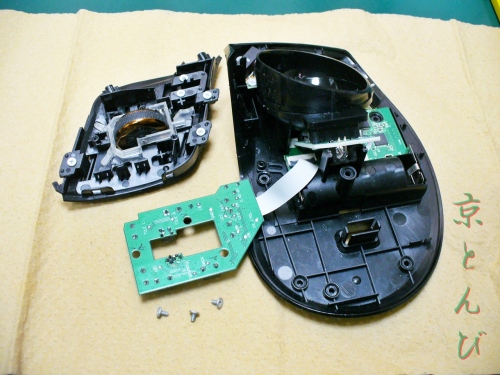

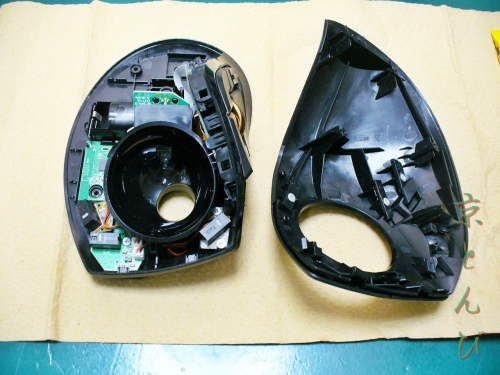

「8ボタン＋チルトホイール」が装備されるため、複数種のスイッチが多数使用されている。

•

•

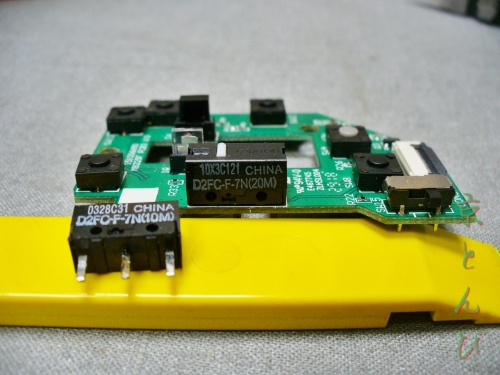

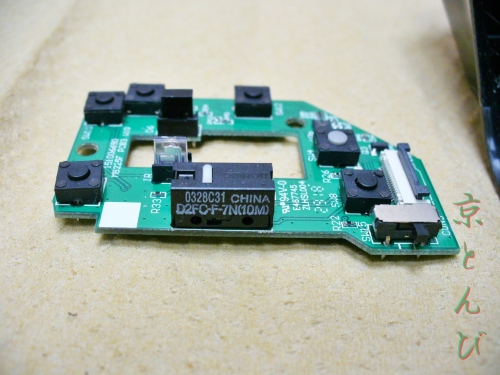

　今回故障のスイッチは左ボタン用のもので「​​オムロン D2FC-F-7N(10M)​​」が使用されていた。エレコム社の宣伝文句にも「OMRON社製の1000万回高耐久スイッチ」と謳われている。

•

因みに同形のスイッチは計4個使用されており、内オムロン製が2個、残る2個はKailh社製であった。察するにスイッチの使用頻度を想定してスイッチのメーカーと種類を使い分けているようだ。

•

　さて、交換したいスイッチ「オムロン D2FC-F-7N(10M)​​」だが、残念ながらオムロンに標準ラインナップされていなかった。ネット検索でデートシートも見つからないので個別注文品と思われる。

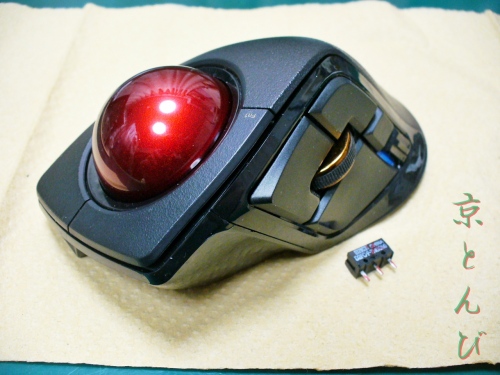

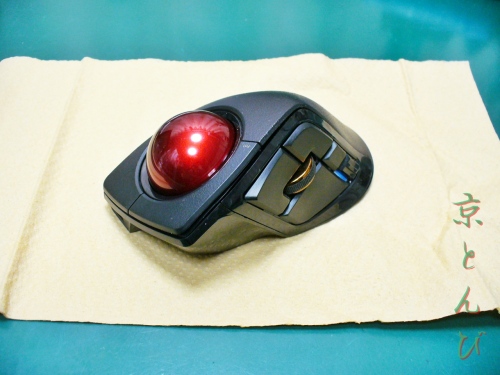

　そこで標準ラインナップから上位互換品（耐久性が2,000万回以上）と思われる「​オムロン D2FC-F-7N(20M)​」を選択して交換。無事に回復を確認した。

•

　一方、楽天市場やAmazonでオムロン社や同じ型番を謳う互換製品が多数検索される。これらはデータシートが不在（＝仕様や性能が不明）のため安心して採用できない。故に購入はしっかりとした販売店を選択したい（当方はマルツオンライン(DigiKeyの取次)で購入）。

追記
　検索を進めると入手性の良い「​オムロン D2F-01F​」で代替交換する事例が複数あった。
データシートを比較すると形状や寸法は同じだが、細かな仕様の違いが複数散見された。故に代替交換の是非は各自で判断されたい。（私なら出所不明の互換品を使用するより「​オムロン D2F-01F​」で代替交換する）

※以下、オムロンの各製品データシートより抜粋

◎ マイクロスイッチ D2FC-F-7N(20M)
　歯切れの良いクリック感を備えた、長寿命で高信頼性の操作用極超小形基本スイッチ。マウスなどの操作用途に最適

• 動作に必要な力（OF）0.59N
• 耐久性、機械的/電気的 2,000万回以上（300回/分）
• 定格電圧 DC6V 1mA ...等々

◎ マイクロスイッチ D2F-01F
　豊富な端子バリエーションを持つ極超小形基本スイッチ

• 動作に必要な力（OF）0.74N
• 耐久性、機械的/電気的 100万回以上（60回/min）/10万回以上（30回/min）
• 定格電圧 DC 30V 0.5A / AC125Ｖ 1A ...等々

（おわり）
