【機器修理】SONY ZS-M5 MDラジカセ（その2/2）

　前回に引き続き、「SONY ZS-M5 MDラジカセ（発売日：1997/4/21）」の修理だ。

　押下スイッチの全数交換により、誤動作は解消した。早速点検すると、CD/MDとも再生不可で、上部パネルは電源投入と伴に、勝手に開くことを確認。

　上部パネルについては、開閉知スイッチの接点劣化が原因であったため、接点回復剤を用いて復旧した。

　続いてCD。フレームから取外す。

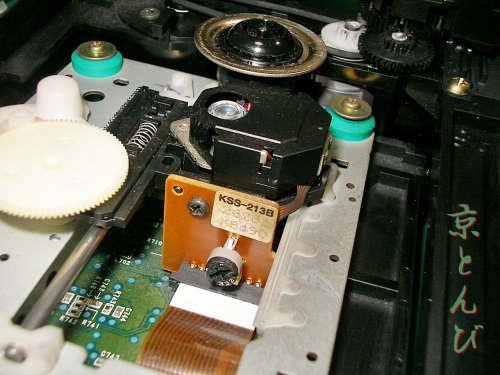

　CD光ピックアップは、滅多に見ない「SONY KSS-213B」。レンズに顕著な曇りがある。メカ共々クリーニング。

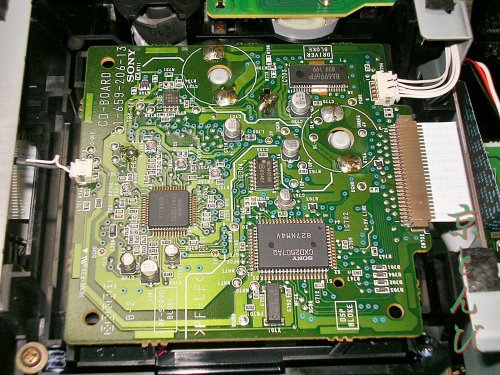

　CD制御基板。チップコンデンサが使用されている。この故障を疑い、状態を測定。

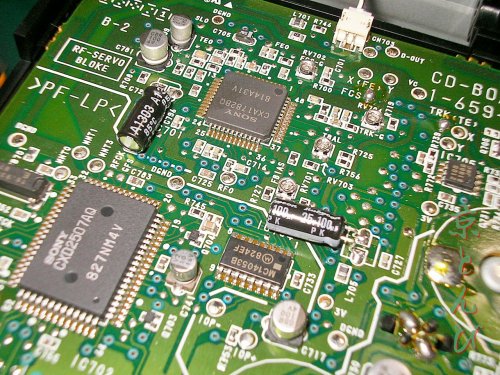

　２個のチップコンデンサに異常を認めたため、これを相当の電解コンデンサで代替交換。

　CD再生を確認すると、TOCミスリードや音とびを確認。CD制御基盤にある４個のチップ半固定抵抗器で調整。これ自体にも接点劣化があったため、同復旧剤を使用。結果、CDは無事に復旧。

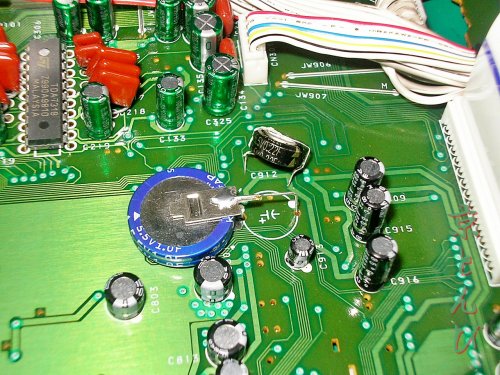

　主基板上の電気二重層コンデンサに液漏れ故障を確認し、これを相当品で交換。メモリー保持用と思われる。

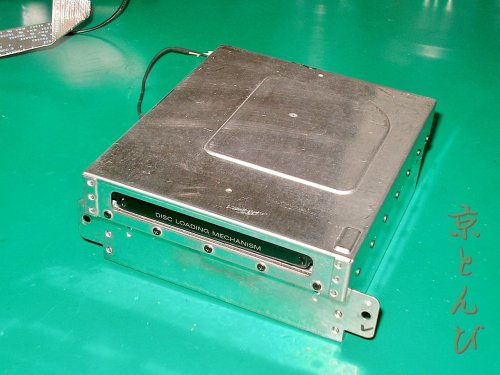

　続いてMD。金属製のシールドでカバーされている。 ここまでカバーされていると、粉塵の侵入も少ない。

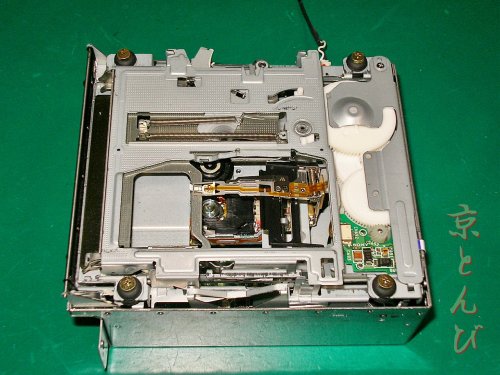

　カバーを外す。やはりMD光学レンズに曇りがある。録音用磁気ヘッドと伴にクリーニング。 これでMDは復旧。

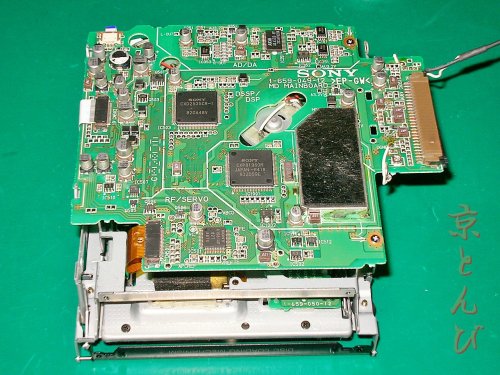

　MD制御基板。ATRAC ICは裏面に位置し、シールドカバー設置のため未確認。

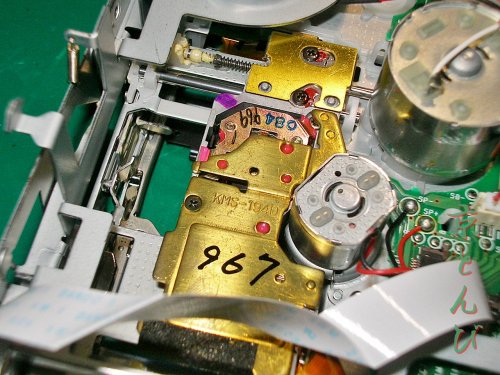

　MD光ピックアップは、これも滅多に見ない「KMS-194D」。入手不可部品だ。

　その他各部のクリーニング。エージングを実施し、作業完了。

（おわり）
